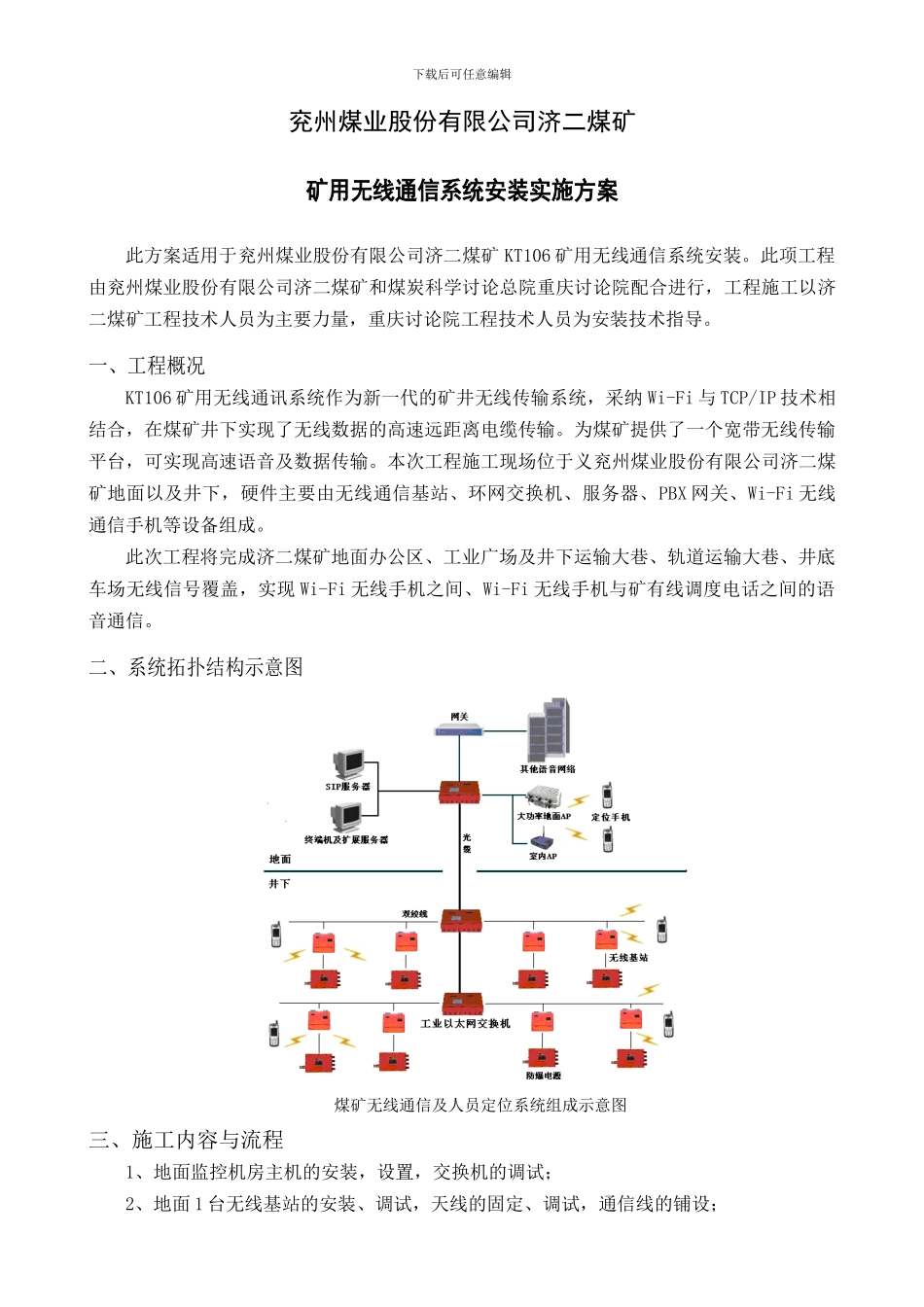

兖州煤业股份有限公司济二煤矿施工方案_第1页
1/7

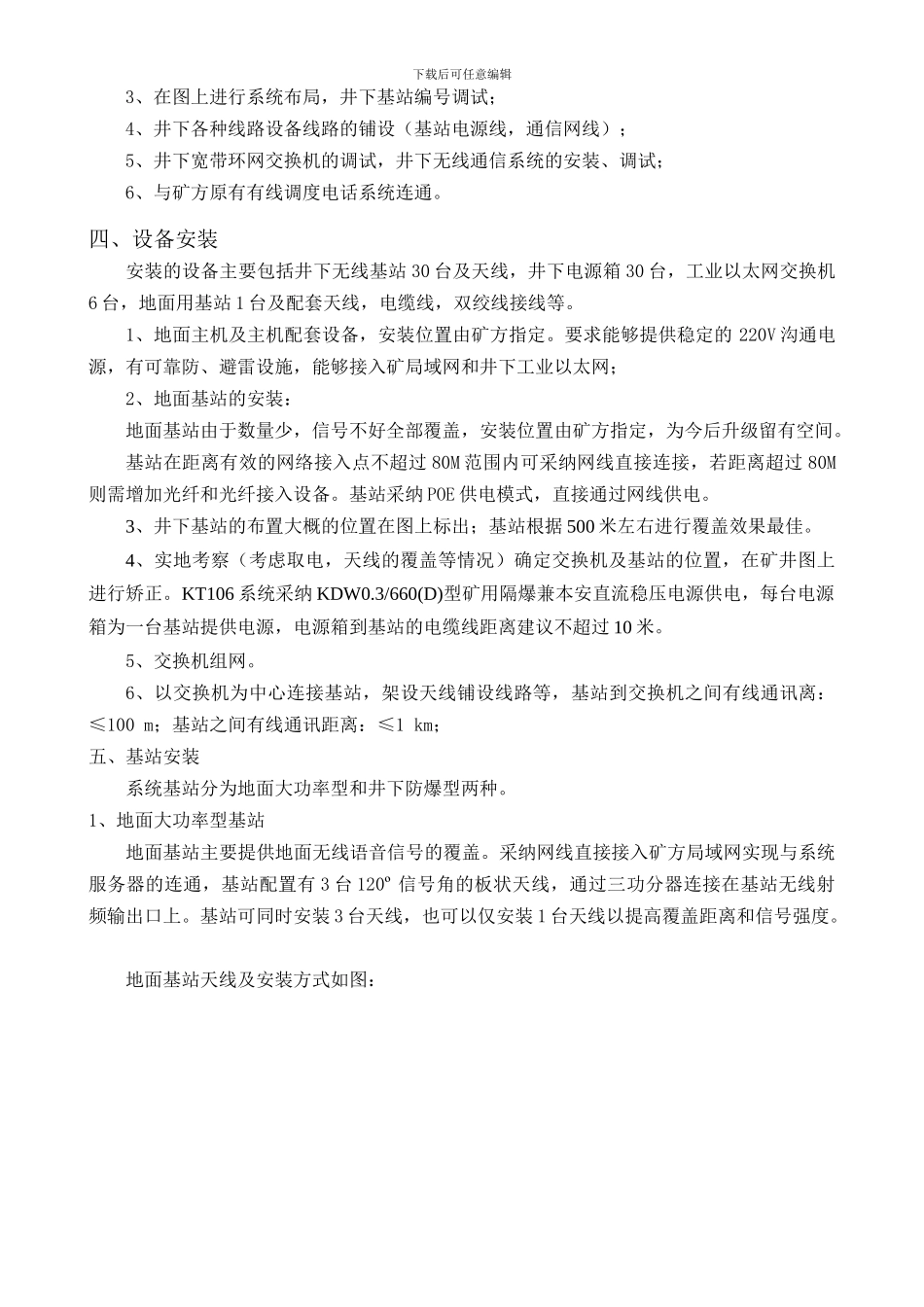

兖州煤业股份有限公司济二煤矿施工方案_第2页
2/7
兖州煤业股份有限公司济二煤矿施工方案_第3页
3/7
下载后可任意编辑兖州煤业股份有限公司济二煤矿矿用无线通信系统安装实施方案此方案适用于兖州煤业股份有限公司济二煤矿 KT106 矿用无线通信系统安装。此项工程由兖州煤业股份有限公司济二煤矿和煤炭科学讨论总院重庆讨论院配合进行,工程施工以济二煤矿工程技术人员为主要力量,重庆讨论院工程技术人员为安装技术指导。一、工程概况KT106 矿用无线通讯系统作为新一代的矿井无线传输系统,采纳 Wi-Fi 与 TCP/IP 技术相结合,在煤矿井下实现了无线数据的高速远距离电缆传输。为煤矿提供了一个宽带无线传输平台,可实现高速语音及数据传输。本次工程施工现场位于义兖州煤业股份有限公司济二煤矿地面以及井下,硬件主要由无线通信基站、环网交换机、服务器、PBX 网关、Wi-Fi 无线通信手机等设备组成。此次工程将完成济二煤矿地面办公区、工业广场及井下运输大巷、轨道运输大巷、井底车场无线信号覆盖,实现 Wi-Fi 无线手机之间、Wi-Fi 无线手机与矿有线调度电话之间的语音通信。二、系统拓扑结构示意图 煤矿无线通信及人员定位系统组成示意图三、施工内容与流程1、地面监控机房主机的安装,设置,交换机的调试;2、地面 1 台无线基站的安装、调试,天线的固定、调试,通信线的铺设;下载后可任意编辑3、在图上进行系统布局,井下基站编号调试;4、井下各种线路设备线路的铺设(基站电源线,通信网线);5、井下宽带环网交换机的调试,井下无线通信系统的安装、调试;6、与矿方原有有线调度电话系统连通。四、设备安装安装的设备主要包括井下无线基站 30 台及天线,井下电源箱 30 台,工业以太网交换机6 台,地面用基站 1 台及配套天线,电缆线,双绞线接线等。1、地面主机及主机配套设备,安装位置由矿方指定。要求能够提供稳定的 220V 沟通电源,有可靠防、避雷设施,能够接入矿局域网和井下工业以太网;2、地面基站的安装:地面基站由于数量少,信号不好全部覆盖,安装位置由矿方指定,为今后升级留有空间。基站在距离有效的网络接入点不超过 80M 范围内可采纳网线直接连接,若距离超过 80M则需增加光纤和光纤接入设备。基站采纳 POE 供电模式,直接通过网线供电。3、井下基站的布置大概的位置在图上标出;基站根据 500 米左右进行覆盖效果最佳。4、实地考察(考虑取电,天线的覆盖等情况)确定交换机及基站的位置,在矿井图上进行矫正。KT106 系统采纳 KDW0.3/660(D)型矿用隔爆兼本安直流稳压电源供电,每台电源...
