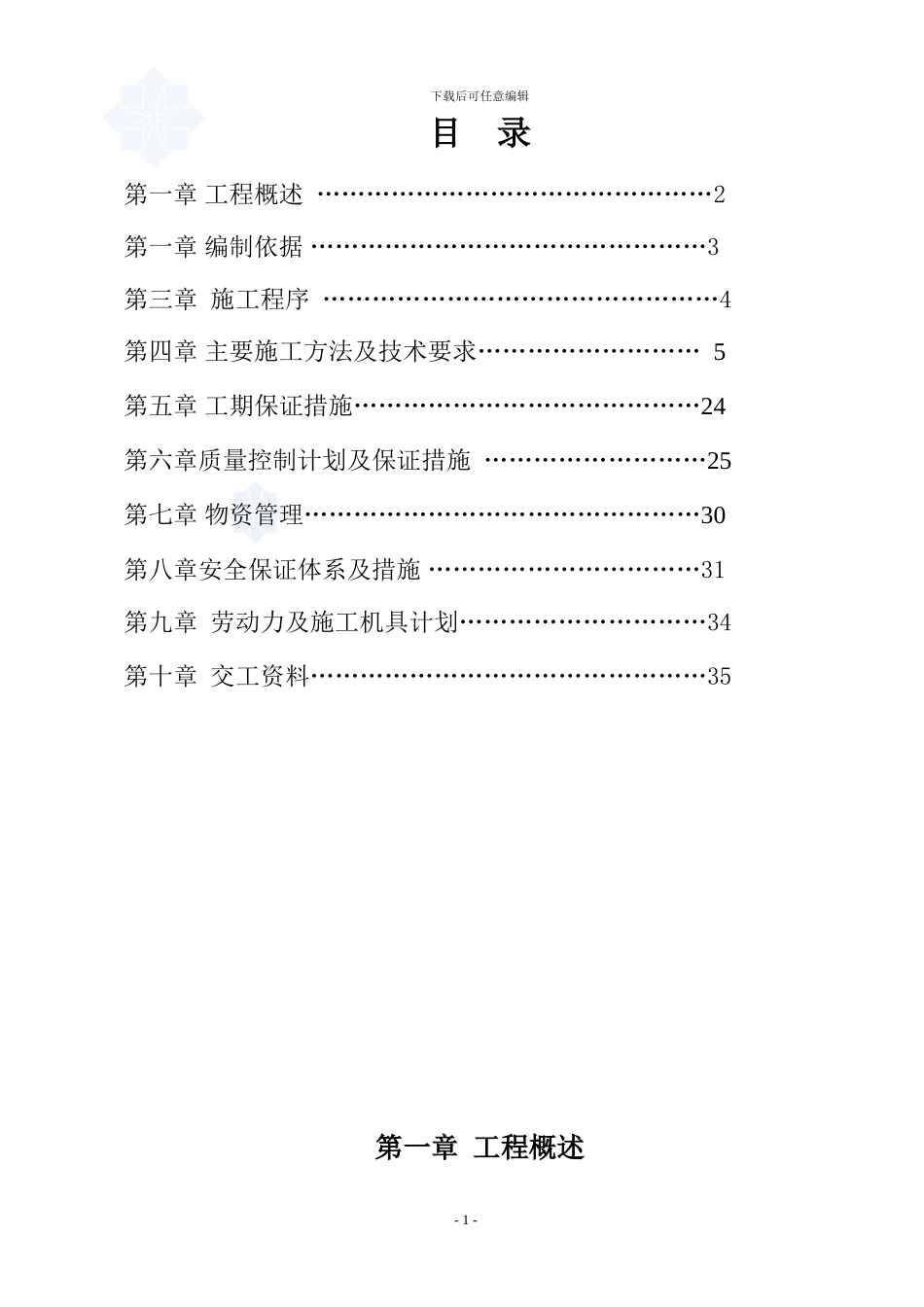

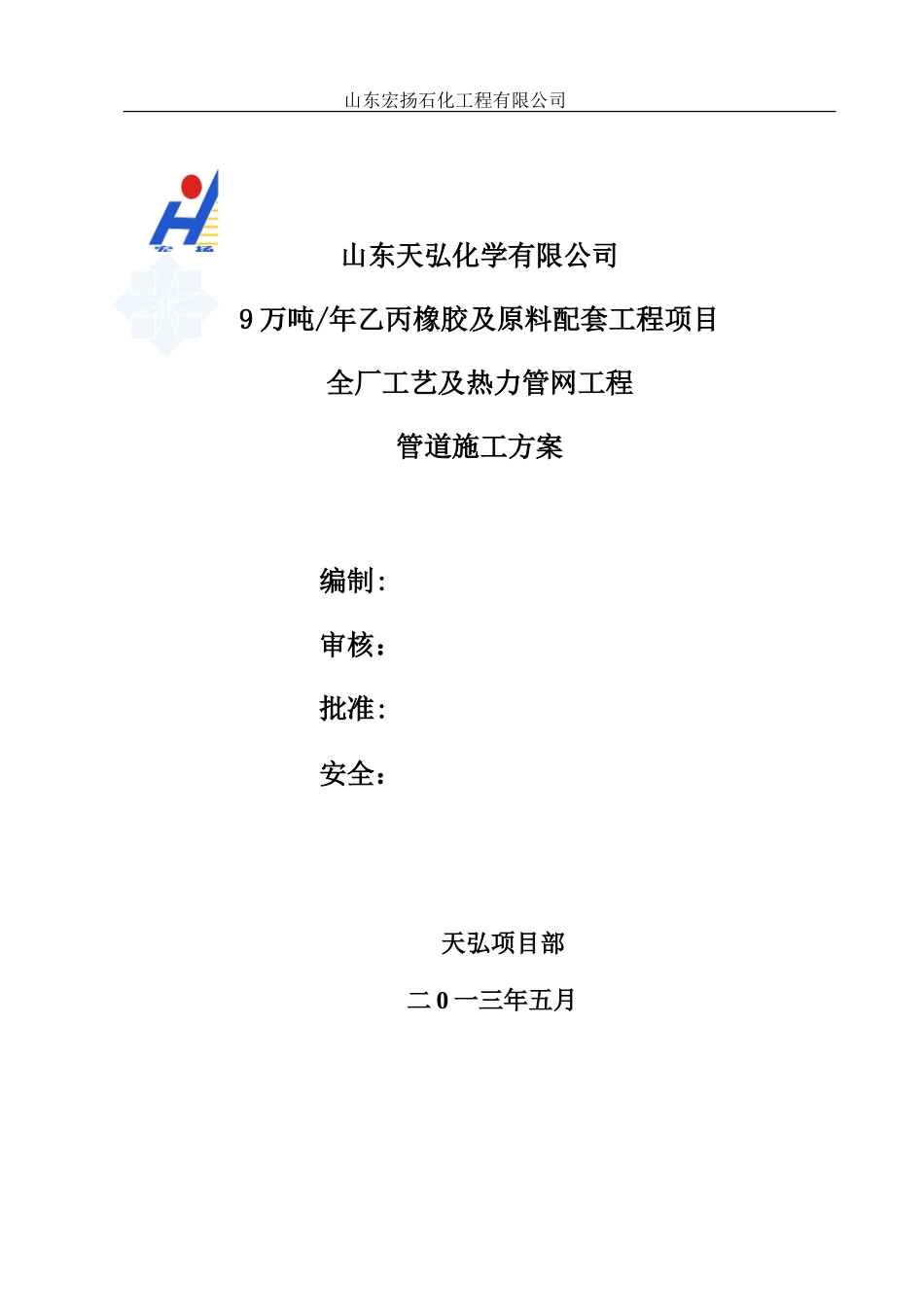

山东宏扬石化工程有限公司 山东天弘化学有限公司9 万吨/年乙丙橡胶及原料配套工程项目全厂工艺及热力管网工程管道施工方案 编制:审核：批准:安全：天弘项目部 二 0 一三年五月下载后可任意编辑目 录第一章 工程概述 …………………………………………2第一章 编制依据 …………………………………………3第三章 施工程序 …………………………………………4第四章 主要施工方法及技术要求……………………… 5第五章 工期保证措施……………………………………24第六章质量控制计划及保证措施 ………………………25第七章 物资管理…………………………………………30第八章安全保证体系及措施 ……………………………31第九章 劳动力及施工机具计划…………………………34第十章 交工资料…………………………………………35第一章 工程概述- 1 -下载后可任意编辑1、工程简述山东天弘化学有限公司 9 万吨/年乙丙橡胶及原料配套工程是万达集团的新建项目，工程现场位于垦利县海港经济开发区内。全厂工艺及热力管网为本工程项目的一部分，由山东洛阳瑞泽石化工程有限公司。2、主要工程量本项目工艺管线共计约 8 万米线材质主要为 20#、06Cr19Ni10 、15CrMoG、20G、Q235B+Zn、Q245R、Q235B等。 数量： 06Cr19Ni10：φ273 153 米 φ168 444 米 φ114 512 米 φ89 98 米 15CrMoG：φ356 531 米 φ273 31 米 φ168 210 米 φ325 477 米 φ219 557 米 20#钢管：φ457 1270 米 φ406 52 米 φ356 1433 米 Φ325 3990 米 φ273 4148 米 φ219 6095 米 Φ168 12688 米 φ114 11535 米 φ89 8764 米 Φ76 71 米 φ60 6428 米 φ48 1887 米 φ34 1264 米 φ27 11948 米 φ22 54 米 Q235B DN200 69 米 DN150 858 米 DN100 111 米 DN80 317 米 Q245R φ1016 320 米 φ711 327 米 φ610 377 米 镀锌 DN50 1068 米3、工程特点由于该项目材质多、数量多、距离长、工期紧，为提高安装速度，我公司对管道施工将采纳深度预制，提前备料、倒料，待钢结构构架安装完毕后及时穿管。第二章 编制依据 1、 合同文件。 2、工程施工图纸- 2 -下载后可任意编辑 3、《石油化工有毒、可燃介质钢制管道工程施工及验收法律规范》SH3501-2024 4、《现场设备、工业管道焊接工程施工法律规范》GB50236-2024 5、《现场设备、工业管道焊接...
