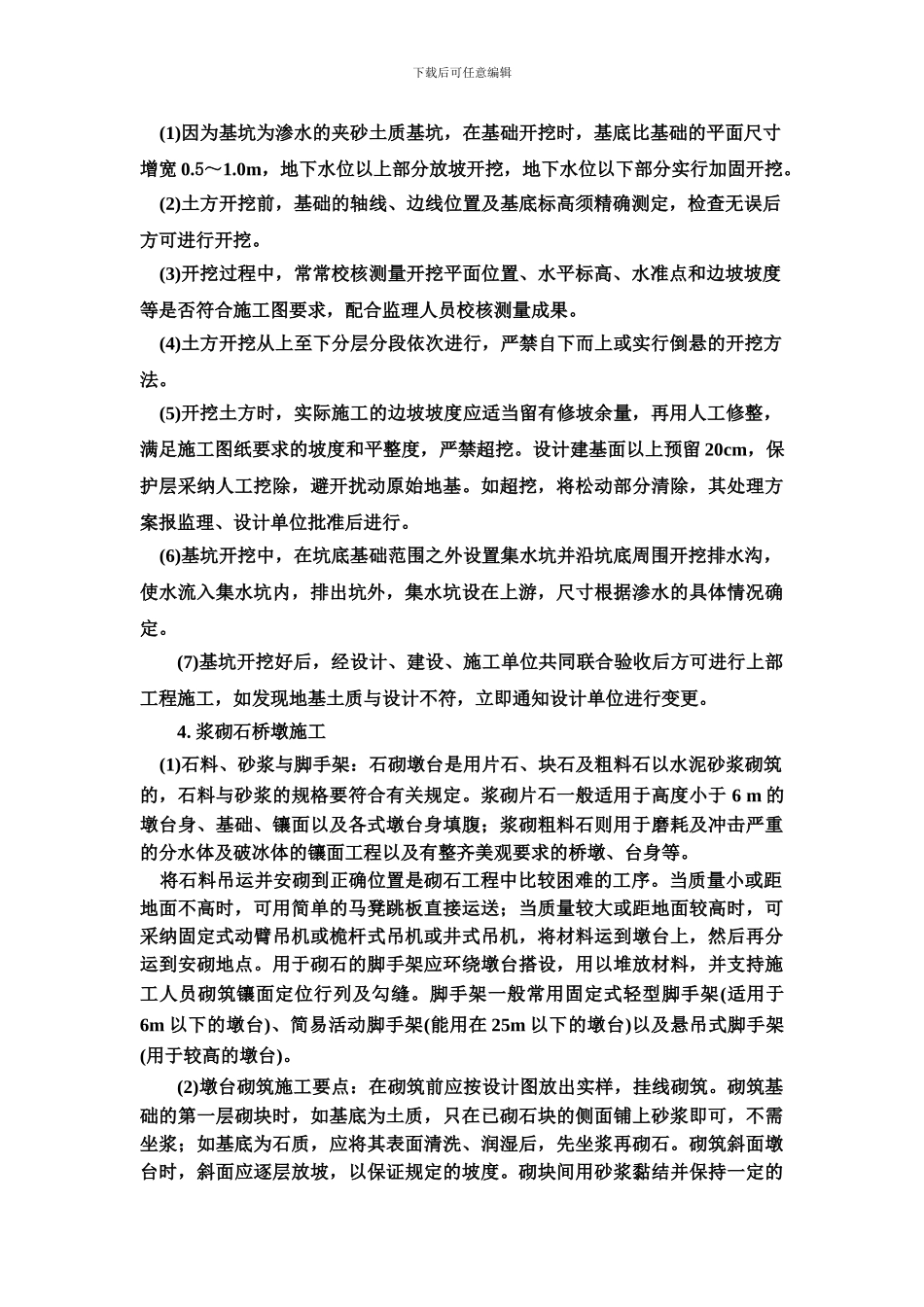

下载后可任意编辑公路桥、工作桥施工方案 5.4.1 工程设计 公路桥双跨，13m 跨径。上部结构采纳现浇砼桥板，边墩采纳浆砌石桥墩、砼桥墩帽，中墩采纳现浇砼排架，桥面净宽 5.1 m，桥下净空高度 5.4 m，桥面纵坡 2％。工作桥五跨，6.496m 跨径。上部结构采纳现浇砼桥板，边墩采纳浆砌石桥墩、砼桥墩帽，中墩采纳现浇砼排架，桥面净宽 1.8 m。 5.4.2 施工工艺流程 施工准备→围堰→施工排水→土方开挖(钢筋制作)→桥墩砌筑→桥板浅筑→土方回填。 5.4.3 施工方法及技术措施 1．测量放线 (1)根据桥梁的形式、跨径及设计要求的施工精度，重新布设控制网点，在施工前绘制放样草图，平面位置放样根据实际情况用极坐标法，高程放样采纳水准仪测量法，并使高程放样误差不大于±30 mm，轴线位置确定后，再按设计断面确定外坡脚线。 (2)施工过程中将临时水准点及控制桩埋设牢固，并将其引到不影响施工的地方，施工中常常加以校正，施工结束前不得拆除。用经纬仪和钢尺测设各控制桩，丈量时要在监理人员的直接监督下根据端点分别进行。 (3)项目部技术组在施工前对测量仪器进行检验，精度满足要求方可使用，并引到不影响施工的地方，且在施工中常常加以校正。 (4)测量实行两人独立测量、独立计算、独立校核制度，测量记录清楚整齐，不得涂改。 (5)开工前与监理人员共同校测基准点的测量精度，并复核资料数据的准确性。 2．围堰 (1)围堰上游高出施工期间可能出现的最高水位 0.5m 以上，下游高度以排水时不倒灌为准。 (2)由于通水需要，在打围堰时在底部铺设直径 1.0m 的钢管作临时通水用，围堰上游考虑两侧交通需要，其高度与渠底顶同高，宽度 5m 左右，下游高度1.5m 左右。 (3)由于围堰材料为砂性土，迎水面边坡 1：2，背水面边坡可略陡。 3．土方开挖下载后可任意编辑 (1)因为基坑为渗水的夹砂土质基坑，在基础开挖时，基底比基础的平面尺寸增宽 0.5～1.0m，地下水位以上部分放坡开挖，地下水位以下部分实行加固开挖。 (2)土方开挖前，基础的轴线、边线位置及基底标高须精确测定，检查无误后方可进行开挖。 (3)开挖过程中，常常校核测量开挖平面位置、水平标高、水准点和边坡坡度等是否符合施工图要求，配合监理人员校核测量成果。 (4)土方开挖从上至下分层分段依次进行，严禁自下而上或实行倒悬的开挖方法。 (5)开挖土方时，实际施工的边坡坡度应适当留有修坡余量，再用人工修整，满足施工图纸要求的坡度和平整度...
