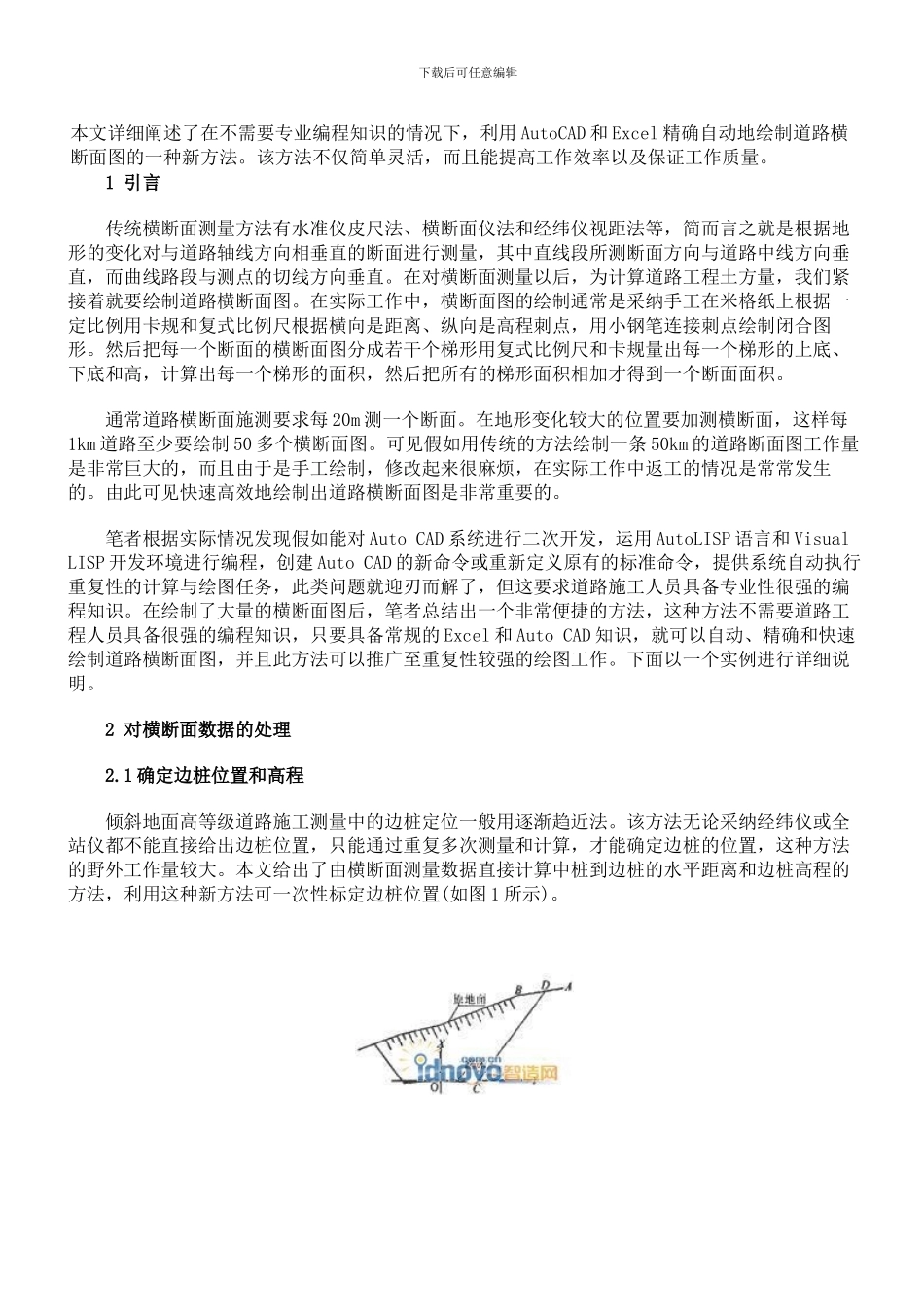

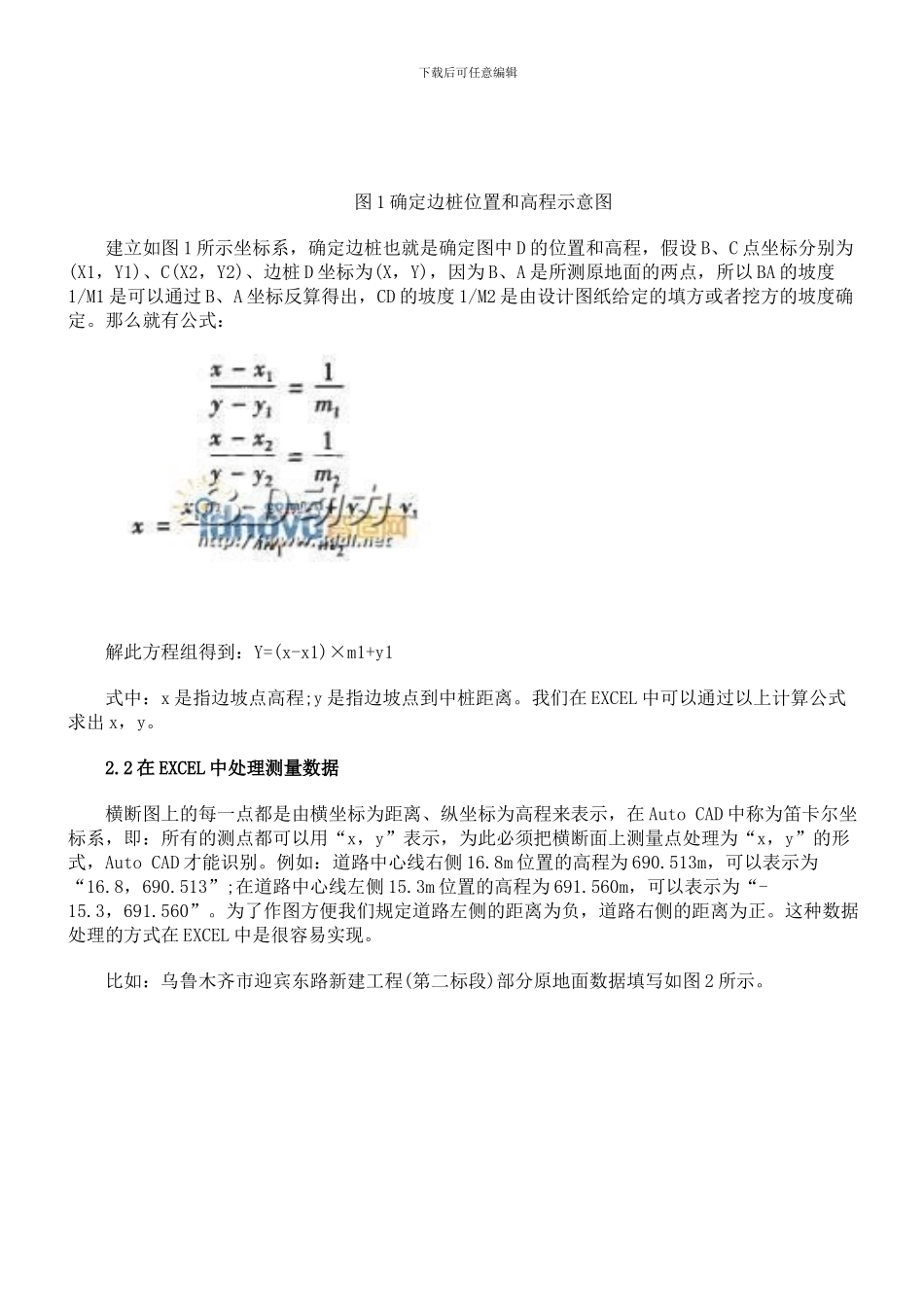

下载后可任意编辑本文详细阐述了在不需要专业编程知识的情况下，利用 AutoCAD 和 Excel 精确自动地绘制道路横断面图的一种新方法。该方法不仅简单灵活，而且能提高工作效率以及保证工作质量。 1 引言 传统横断面测量方法有水准仪皮尺法、横断面仪法和经纬仪视距法等，简而言之就是根据地形的变化对与道路轴线方向相垂直的断面进行测量，其中直线段所测断面方向与道路中线方向垂直，而曲线路段与测点的切线方向垂直。在对横断面测量以后，为计算道路工程土方量，我们紧接着就要绘制道路横断面图。在实际工作中，横断面图的绘制通常是采纳手工在米格纸上根据一定比例用卡规和复式比例尺根据横向是距离、纵向是高程刺点，用小钢笔连接刺点绘制闭合图形。然后把每一个断面的横断面图分成若干个梯形用复式比例尺和卡规量出每一个梯形的上底、下底和高，计算出每一个梯形的面积，然后把所有的梯形面积相加才得到一个断面面积。 通常道路横断面施测要求每 20m 测一个断面。在地形变化较大的位置要加测横断面，这样每1km 道路至少要绘制 50 多个横断面图。可见假如用传统的方法绘制一条 50km 的道路断面图工作量是非常巨大的，而且由于是手工绘制，修改起来很麻烦，在实际工作中返工的情况是常常发生的。由此可见快速高效地绘制出道路横断面图是非常重要的。 笔者根据实际情况发现假如能对 Auto CAD 系统进行二次开发，运用 AutoLISP 语言和 Visual LISP 开发环境进行编程，创建 Auto CAD 的新命令或重新定义原有的标准命令，提供系统自动执行重复性的计算与绘图任务，此类问题就迎刃而解了，但这要求道路施工人员具备专业性很强的编程知识。在绘制了大量的横断面图后，笔者总结出一个非常便捷的方法，这种方法不需要道路工程人员具备很强的编程知识，只要具备常规的 Excel 和 Auto CAD 知识，就可以自动、精确和快速绘制道路横断面图，并且此方法可以推广至重复性较强的绘图工作。下面以一个实例进行详细说明。 2 对横断面数据的处理 2.1 确定边桩位置和高程 倾斜地面高等级道路施工测量中的边桩定位一般用逐渐趋近法。该方法无论采纳经纬仪或全站仪都不能直接给出边桩位置，只能通过重复多次测量和计算，才能确定边桩的位置，这种方法的野外工作量较大。本文给出了由横断面测量数据直接计算中桩到边桩的水平距离和边桩高程的方法，利用这种新方法可一次性标定边桩位置(如图 1 所示)。 下载后可任意编辑 图 1 ...
