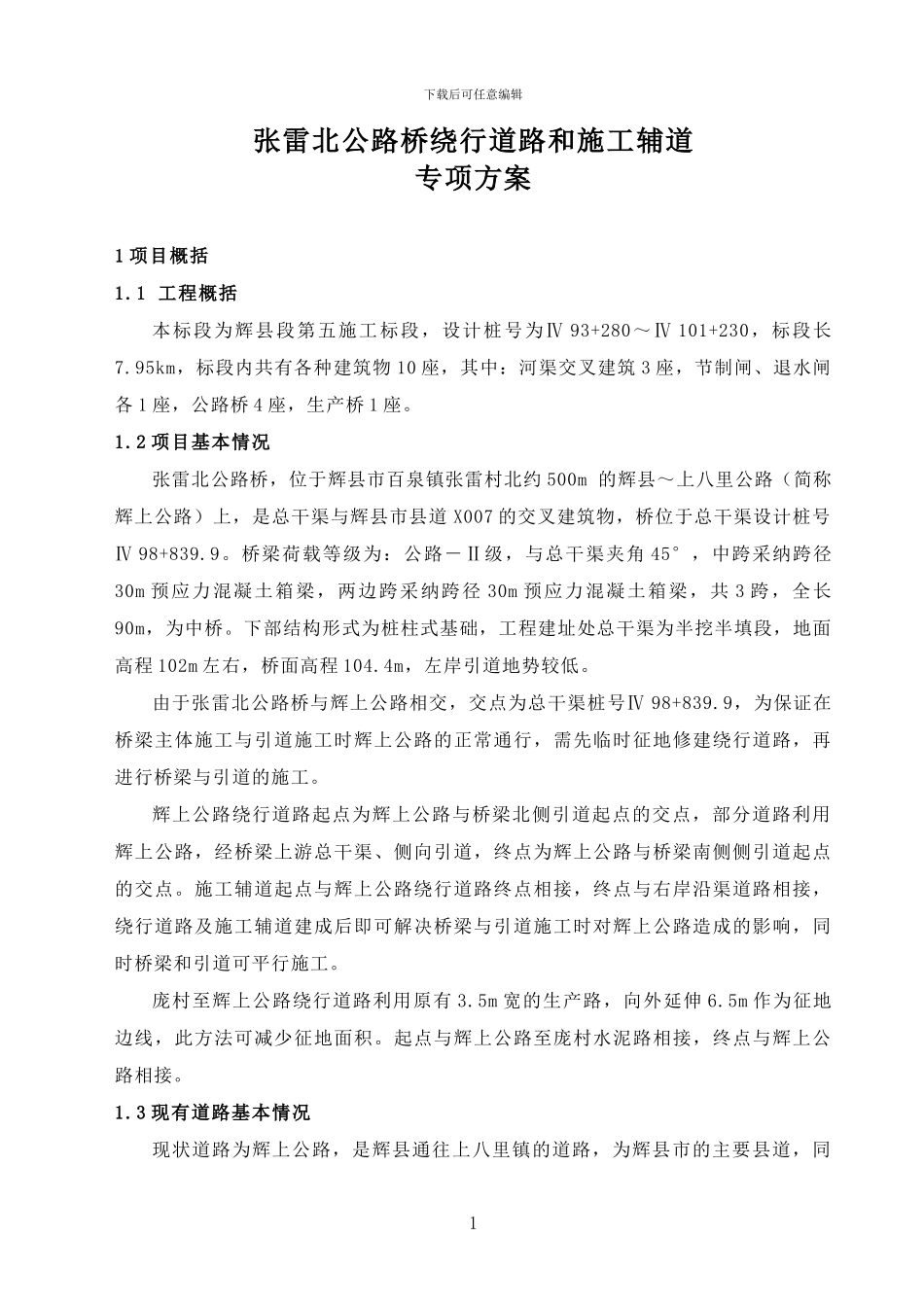

公路桥绕行路施工方案_第1页
1/31

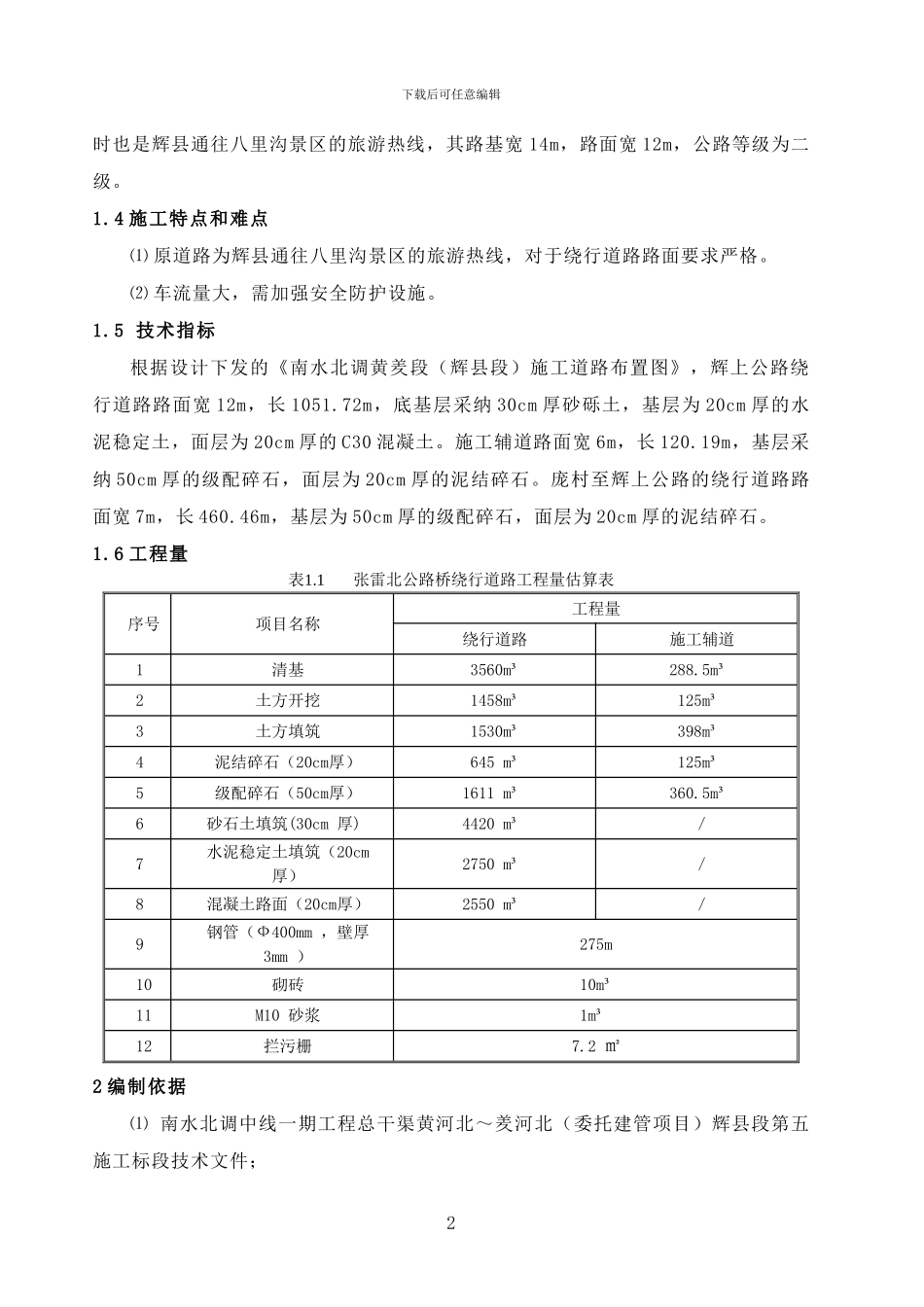

公路桥绕行路施工方案_第2页
2/31

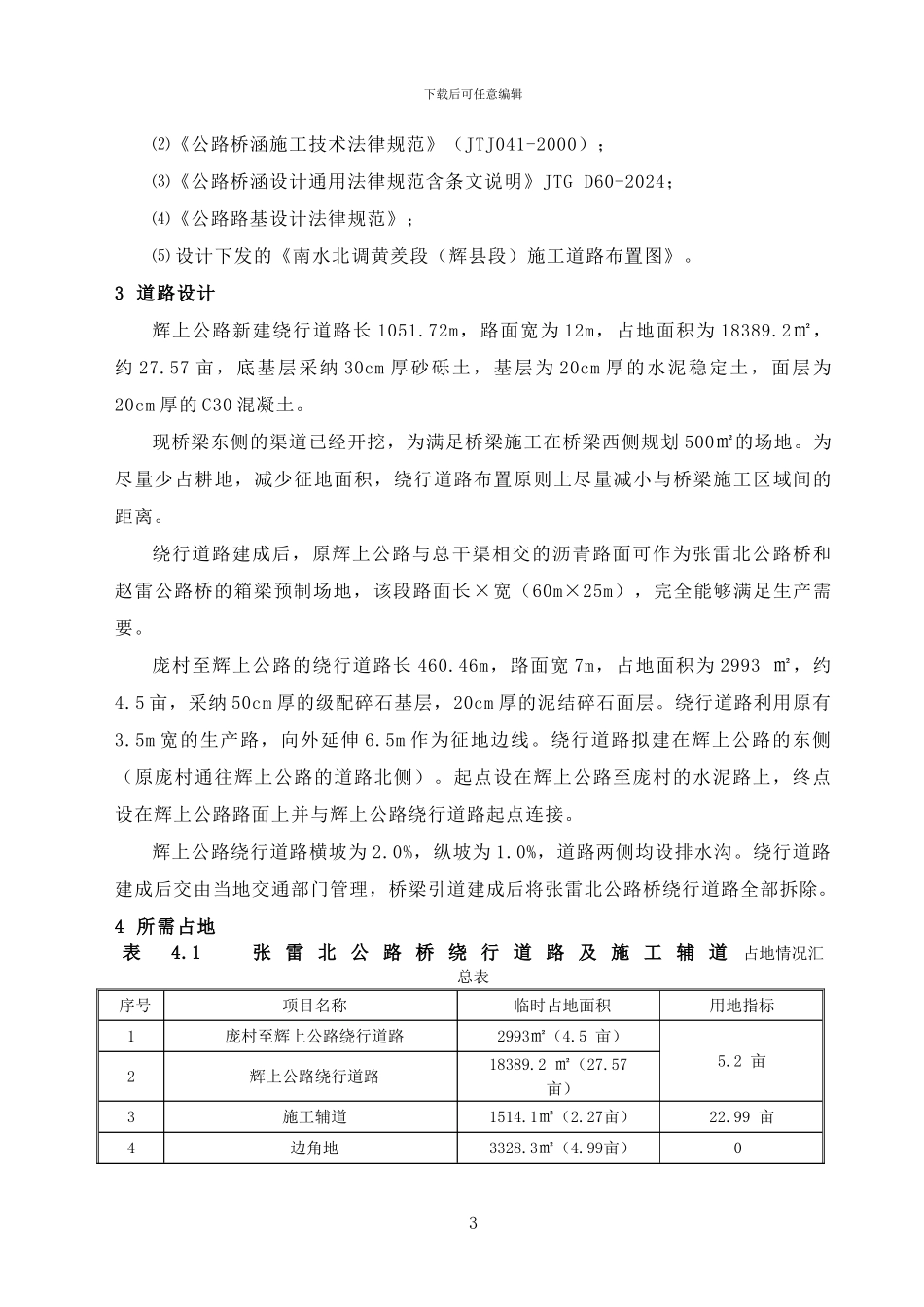

公路桥绕行路施工方案_第3页
3/31
下载后可任意编辑张雷北公路桥绕行道路和施工辅道专项方案1 项目概括1.1 工程概括本标段为辉县段第五施工标段,设计桩号为Ⅳ 93+280~Ⅳ 101+230,标段长7.95km,标段内共有各种建筑物 10 座,其中:河渠交叉建筑 3 座,节制闸、退水闸各 1 座,公路桥 4 座,生产桥 1 座。1.2 项目基本情况张雷北公路桥,位于辉县市百泉镇张雷村北约 500m 的辉县~上八里公路(简称辉上公路)上,是总干渠与辉县市县道 X007 的交叉建筑物,桥位于总干渠设计桩号Ⅳ 98+839.9。桥梁荷载等级为:公路-Ⅱ级,与总干渠夹角 45°,中跨采纳跨径30m 预应力混凝土箱梁,两边跨采纳跨径 30m 预应力混凝土箱梁,共 3 跨,全长90m,为中桥。下部结构形式为桩柱式基础,工程建址处总干渠为半挖半填段,地面高程 102m 左右,桥面高程 104.4m,左岸引道地势较低。由于张雷北公路桥与辉上公路相交,交点为总干渠桩号Ⅳ 98+839.9,为保证在桥梁主体施工与引道施工时辉上公路的正常通行,需先临时征地修建绕行道路,再进行桥梁与引道的施工。辉上公路绕行道路起点为辉上公路与桥梁北侧引道起点的交点,部分道路利用辉上公路,经桥梁上游总干渠、侧向引道,终点为辉上公路与桥梁南侧侧引道起点的交点。施工辅道起点与辉上公路绕行道路终点相接,终点与右岸沿渠道路相接,绕行道路及施工辅道建成后即可解决桥梁与引道施工时对辉上公路造成的影响,同时桥梁和引道可平行施工。庞村至辉上公路绕行道路利用原有 3.5m 宽的生产路,向外延伸 6.5m 作为征地边线,此方法可减少征地面积。起点与辉上公路至庞村水泥路相接,终点与辉上公路相接。1.3 现有道路基本情况现状道路为辉上公路,是辉县通往上八里镇的道路,为辉县市的主要县道,同1下载后可任意编辑时也是辉县通往八里沟景区的旅游热线,其路基宽 14m,路面宽 12m,公路等级为二级。1.4 施工特点和难点⑴ 原道路为辉县通往八里沟景区的旅游热线,对于绕行道路路面要求严格。⑵ 车流量大,需加强安全防护设施。1.5 技术指标根据设计下发的《南水北调黄羑段(辉县段)施工道路布置图》,辉上公路绕行道路路面宽 12m,长 1051.72m,底基层采纳 30cm 厚砂砾土,基层为 20cm 厚的水泥稳定土,面层为 20cm 厚的 C30 混凝土。施工辅道路面宽 6m,长 120.19m,基层采纳 50cm 厚的级配碎石,面层为 20cm 厚的泥结碎石。庞村至辉上公路的绕行道路路面宽 7m,长 460.46m,基层为 5...
