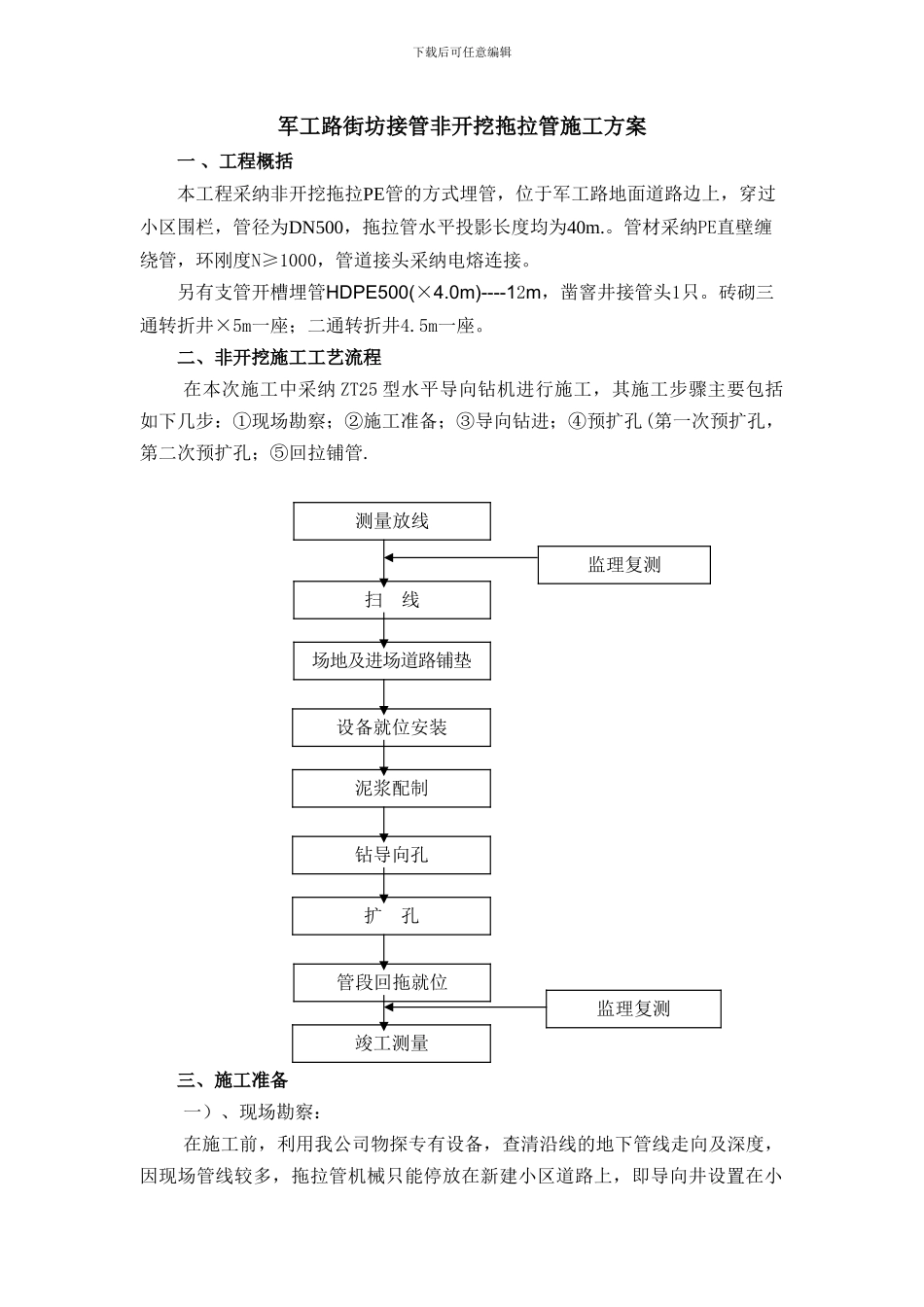

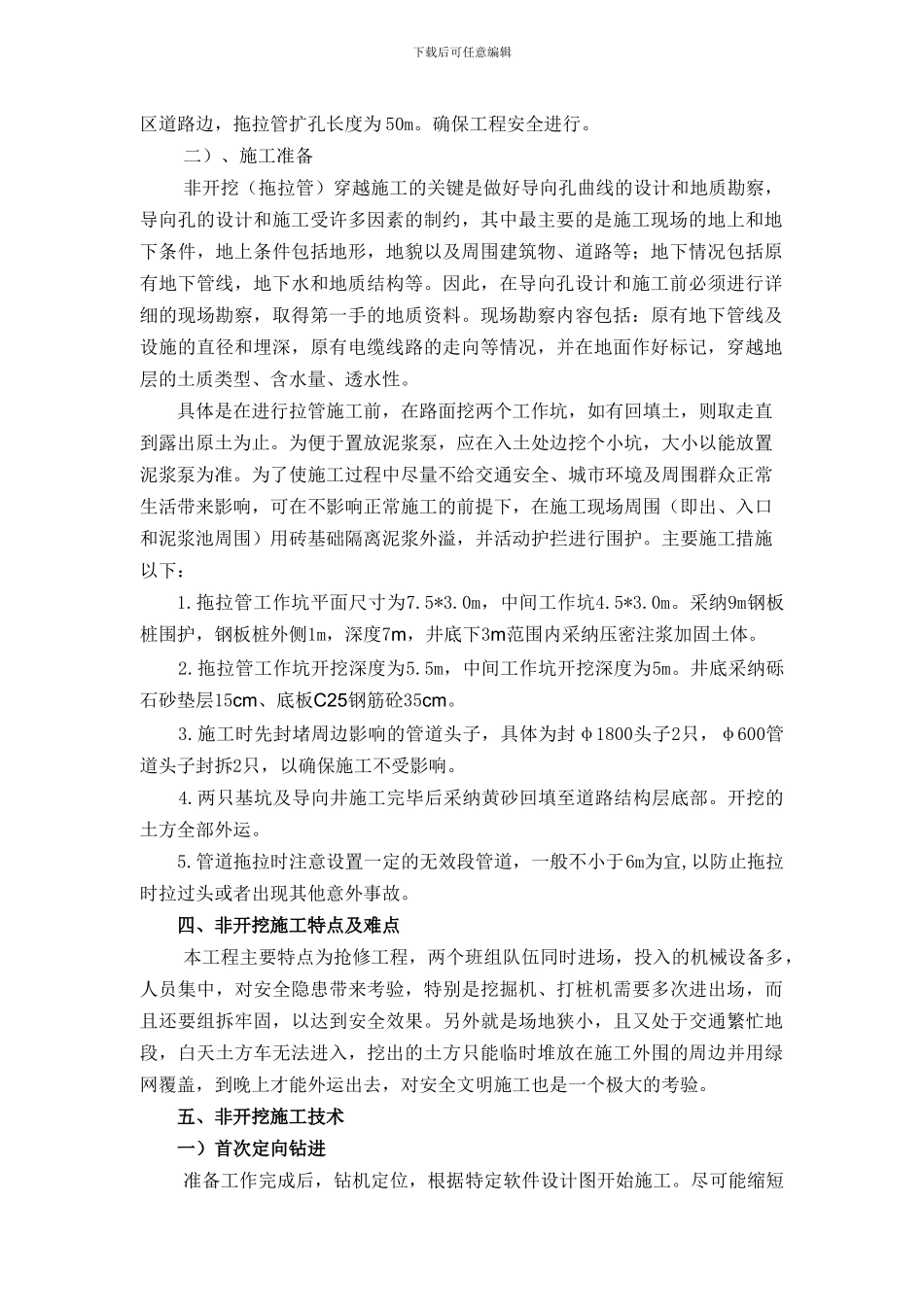

下载后可任意编辑军工路街坊接管非开挖拖拉管施工方案一 、工程概括本工程采纳非开挖拖拉PE管的方式埋管，位于军工路地面道路边上，穿过小区围栏，管径为DN500，拖拉管水平投影长度均为40m.。管材采纳PE直壁缠绕管，环刚度N≥1000，管道接头采纳电熔连接。另有支管开槽埋管HDPE500(×4.0m)----12m，凿窨井接管头1只。砖砌三通转折井×5m一座；二通转折井4.5m一座。二、非开挖施工工艺流程在本次施工中采纳 ZT25 型水平导向钻机进行施工，其施工步骤主要包括如下几步：①现场勘察；②施工准备；③导向钻进；④预扩孔(第一次预扩孔，第二次预扩孔；⑤回拉铺管. 三、施工准备一）、现场勘察：在施工前，利用我公司物探专有设备，查清沿线的地下管线走向及深度，因现场管线较多，拖拉管机械只能停放在新建小区道路上，即导向井设置在小扩 孔管段回拖就位竣工测量监理复测扫 线场地及进场道路铺垫设备就位安装泥浆配制钻导向孔测量放线监理复测下载后可任意编辑区道路边，拖拉管扩孔长度为 50m。确保工程安全进行。二）、施工准备非开挖（拖拉管）穿越施工的关键是做好导向孔曲线的设计和地质勘察，导向孔的设计和施工受许多因素的制约，其中最主要的是施工现场的地上和地下条件，地上条件包括地形，地貌以及周围建筑物、道路等；地下情况包括原有地下管线，地下水和地质结构等。因此，在导向孔设计和施工前必须进行详细的现场勘察，取得第一手的地质资料。现场勘察内容包括：原有地下管线及设施的直径和埋深，原有电缆线路的走向等情况，并在地面作好标记，穿越地层的土质类型、含水量、透水性。具体是在进行拉管施工前，在路面挖两个工作坑，如有回填土，则取走直到露出原土为止。为便于置放泥浆泵，应在入土处边挖个小坑，大小以能放置泥浆泵为准。为了使施工过程中尽量不给交通安全、城市环境及周围群众正常生活带来影响，可在不影响正常施工的前提下，在施工现场周围（即出、入口和泥浆池周围）用砖基础隔离泥浆外溢，并活动护拦进行围护。主要施工措施以下：1.拖拉管工作坑平面尺寸为7.5*3.0m，中间工作坑4.5*3.0m。采纳9m钢板桩围护，钢板桩外侧1m，深度7m，井底下3m范围内采纳压密注浆加固土体。 2.拖拉管工作坑开挖深度为5.5m，中间工作坑开挖深度为5m。井底采纳砾石砂垫层15cm、底板C25钢筋砼35cm。 3.施工时先封堵周边影响的管道头子，具体为封φ1800头子2只，φ600管道头子封拆2只，以确保施工不受影响。 4.两只基坑及导向井施工...
