凯旋城三期挖孔桩专项施工方案之一VIP免费

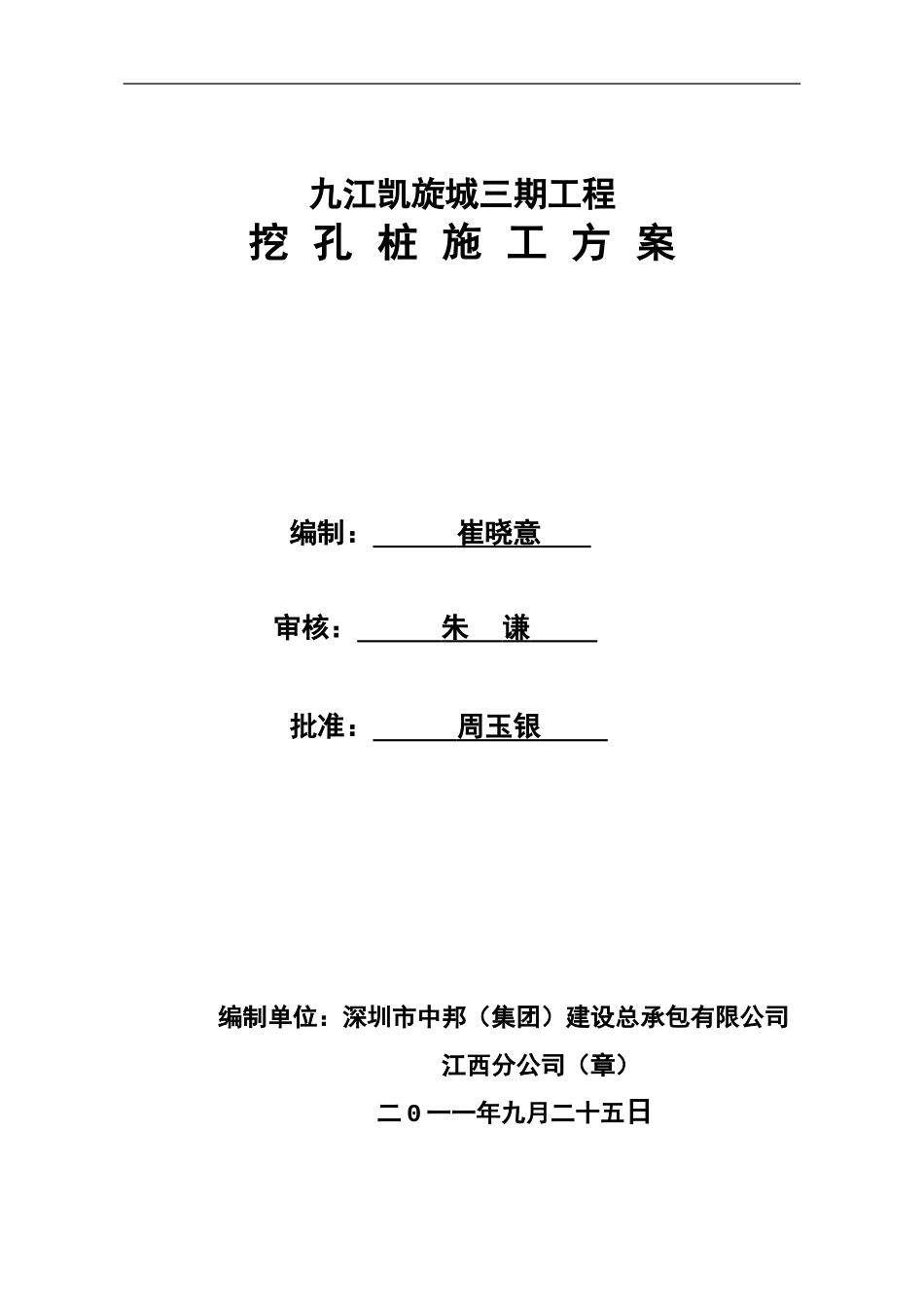

凯旋城三期挖孔桩专项施工方案之一_第1页
1/27

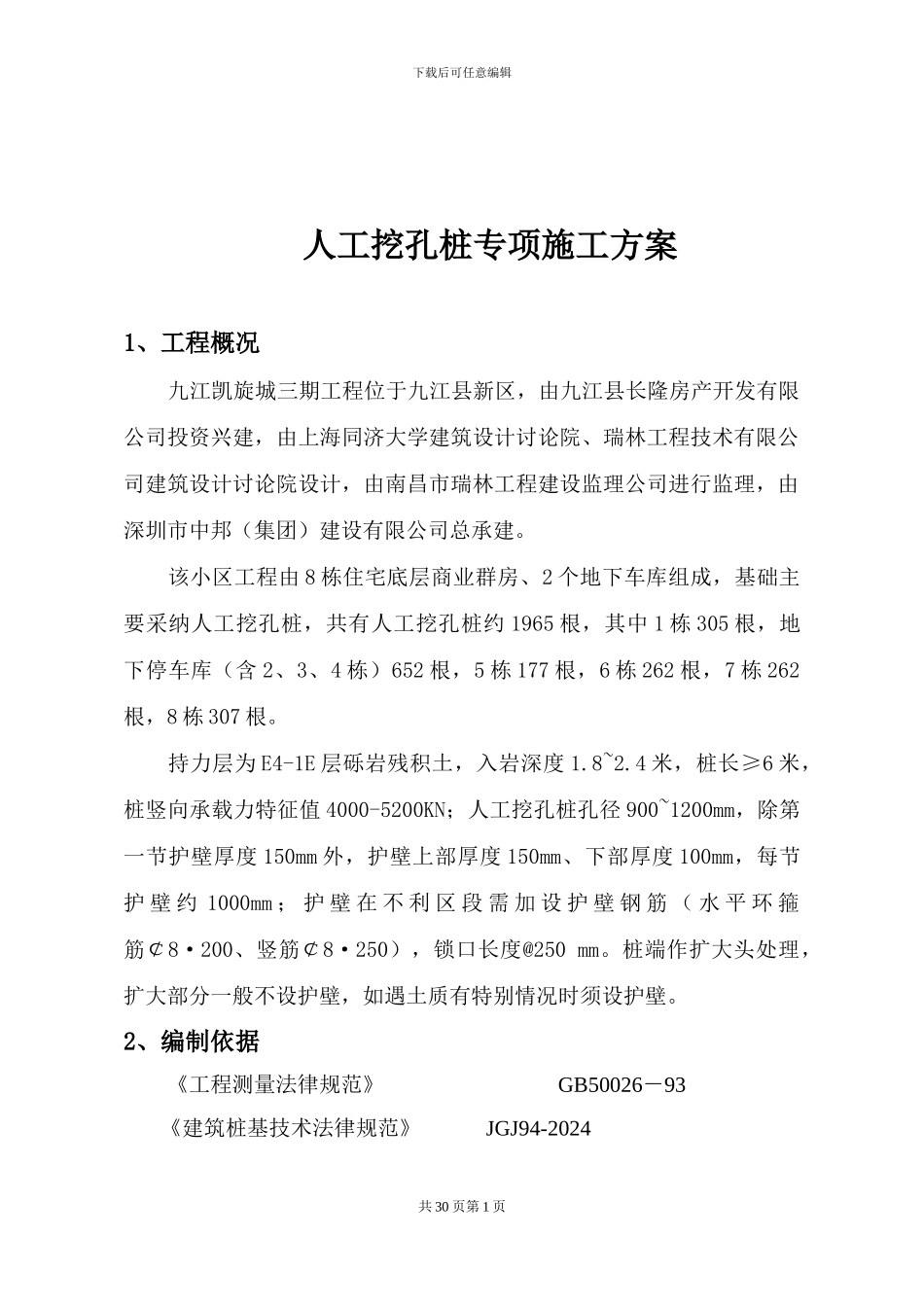

凯旋城三期挖孔桩专项施工方案之一_第2页
2/27

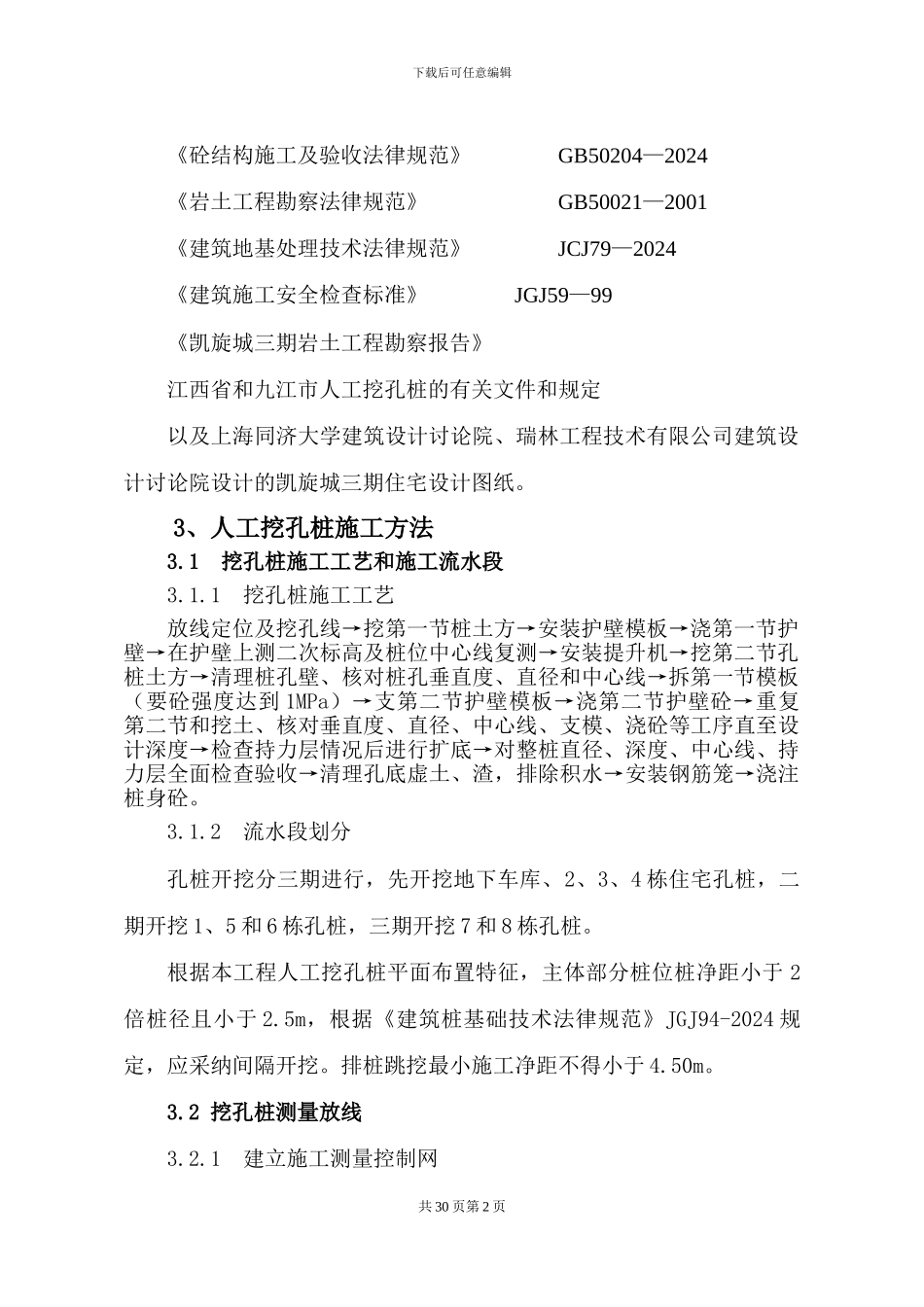

凯旋城三期挖孔桩专项施工方案之一_第3页
3/27
九江凯旋城三期工程挖 孔 桩 施 工 方 案编制: 崔晓意 审核: 朱 谦 批准: 周玉银 编制单位:深圳市中邦(集团)建设总承包有限公司 江西分公司(章) 二 0 一一年九月二十五日下载后可任意编辑人工挖孔桩专项施工方案1、工程概况九江凯旋城三期工程位于九江县新区,由九江县长隆房产开发有限公司投资兴建,由上海同济大学建筑设计讨论院、瑞林工程技术有限公司建筑设计讨论院设计,由南昌市瑞林工程建设监理公司进行监理,由深圳市中邦(集团)建设有限公司总承建。该小区工程由 8 栋住宅底层商业群房、2 个地下车库组成,基础主要采纳人工挖孔桩,共有人工挖孔桩约 1965 根,其中 1 栋 305 根,地下停车库(含 2、3、4 栋)652 根,5 栋 177 根,6 栋 262 根,7 栋 262根,8 栋 307 根。持力层为 E4-1E 层砾岩残积土,入岩深度 1.8~2.4 米,桩长≥6 米,桩竖向承载力特征值 4000-5200KN;人工挖孔桩孔径 900~1200mm,除第一节护壁厚度 150mm 外,护壁上部厚度 150mm、下部厚度 100mm,每节护 壁 约 1000mm ; 护 壁 在 不 利 区 段 需 加 设 护 壁 钢 筋 ( 水 平 环 箍筋¢8·200、竖筋¢8·250),锁口长度@250 mm。桩端作扩大头处理,扩大部分一般不设护壁,如遇土质有特别情况时须设护壁。2、编制依据《工程测量法律规范》 GB50026-93 《建筑桩基技术法律规范》 JGJ94-2024共 30 页第 1 页下载后可任意编辑 《砼结构施工及验收法律规范》 GB50204—2024 《岩土工程勘察法律规范》 GB50021—2001 《建筑地基处理技术法律规范》 JCJ79—2024 《建筑施工安全检查标准》 JGJ59—99 《凯旋城三期岩土工程勘察报告》江西省和九江市人工挖孔桩的有关文件和规定以及上海同济大学建筑设计讨论院、瑞林工程技术有限公司建筑设计讨论院设计的凯旋城三期住宅设计图纸。3、人工挖孔桩施工方法3.1 挖孔桩施工工艺和施工流水段3.1.1 挖孔桩施工工艺放线定位及挖孔线→挖第一节桩土方→安装护壁模板→浇第一节护壁→在护壁上测二次标高及桩位中心线复测→安装提升机→挖第二节孔桩土方→清理桩孔壁、核对桩孔垂直度、直径和中心线→拆第一节模板(要砼强度达到 1MPa)→支第二节护壁模板→浇第二节护壁砼→重复第二节和挖土、核对垂直度、直径、中心线、支模、浇砼等工序直至设计深度→检查持力层情况后进行扩底→对整桩直径、深度、中心线、持力层全面检...
