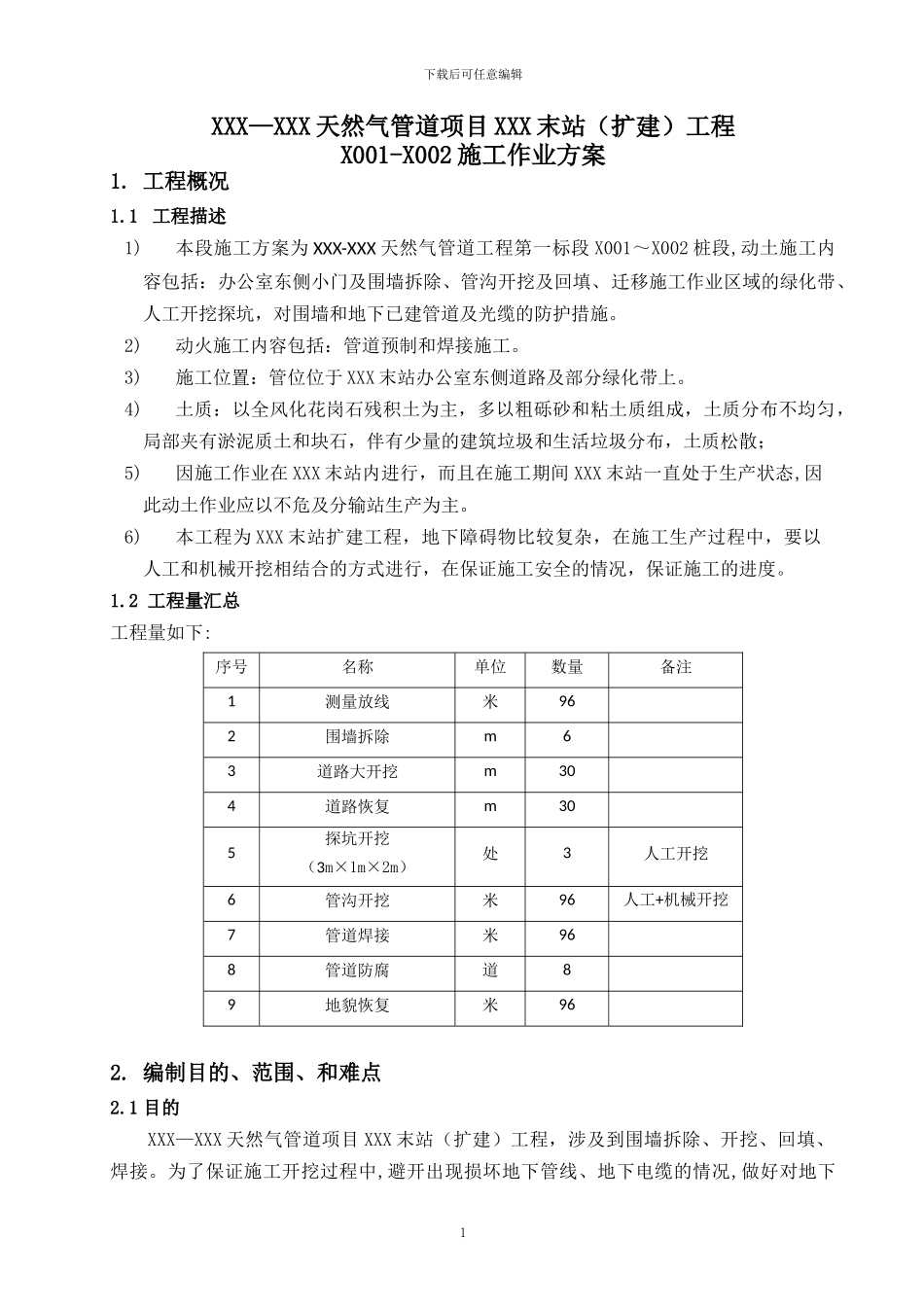

下载后可任意编辑XXX—XXX 天然气管道项目 XXX 末站(扩建)工程X001-X002 施工作业方案1. 工程概况1.1 工程描述1)本段施工方案为 XXX-XXX 天然气管道工程第一标段 X001~X002 桩段,动土施工内容包括:办公室东侧小门及围墙拆除、管沟开挖及回填、迁移施工作业区域的绿化带、人工开挖探坑,对围墙和地下已建管道及光缆的防护措施。2)动火施工内容包括:管道预制和焊接施工。3)施工位置:管位位于 XXX 末站办公室东侧道路及部分绿化带上。4)土质:以全风化花岗石残积土为主,多以粗砾砂和粘土质组成,土质分布不均匀,局部夹有淤泥质土和块石,伴有少量的建筑垃圾和生活垃圾分布,土质松散;5)因施工作业在 XXX 末站内进行,而且在施工期间 XXX 末站一直处于生产状态,因此动土作业应以不危及分输站生产为主。6)本工程为 XXX 末站扩建工程,地下障碍物比较复杂,在施工生产过程中,要以人工和机械开挖相结合的方式进行,在保证施工安全的情况,保证施工的进度。1.2 工程量汇总工程量如下:序号名称单位数量备注1测量放线米962围墙拆除m63道路大开挖m304道路恢复m305探坑开挖(3m×1m×2m)处3人工开挖6管沟开挖米96人工+机械开挖7管道焊接米968管道防腐道89地貌恢复米962. 编制目的、范围、和难点2.1 目的XXX—XXX 天然气管道项目 XXX 末站(扩建)工程,涉及到围墙拆除、开挖、回填、焊接。为了保证施工开挖过程中,避开出现损坏地下管线、地下电缆的情况,做好对地下1下载后可任意编辑管线的开挖探测、标识、开挖保护、回填保护等工作。同时针对整个施工作业过程的组织机构、人员安排、物资准备、作业方案、风险识别、事故预案等进行科学、合理、细致的安排,为此编写 XXX—XXX 天然气管道项目 XXX末站(扩建)工程作业施工方案,确保动作业作业能够井然有序进行,达到安全平稳,控制风险的施工目的。2.2 施工现场平面示意图2.2.1 平面示意图:2.3 主要施工难点分析1)新建出站管道与已建进站管线及装置生产区距离较近: 因本工程为扩建工程,地下情况比较复杂,特别是已建工艺设备区四周的电缆和地下管道。2下载后可任意编辑 新建出站管道与已建进站管道的距离约为 2m。2)部分管线经过围墙及沥青道路: 管道经过办公楼东侧的围墙,和场内沥青道路,需要拆除部分围墙和沥青道路。3)西侧新建管道离围墙比较近。 西侧新建管道离围墙较近,沟底深度-3.2m,管沟开挖时间容易造成围墙倒塌。4)缺少管沟土方堆放空...
