分离式立交桥盖梁施工方案VIP免费

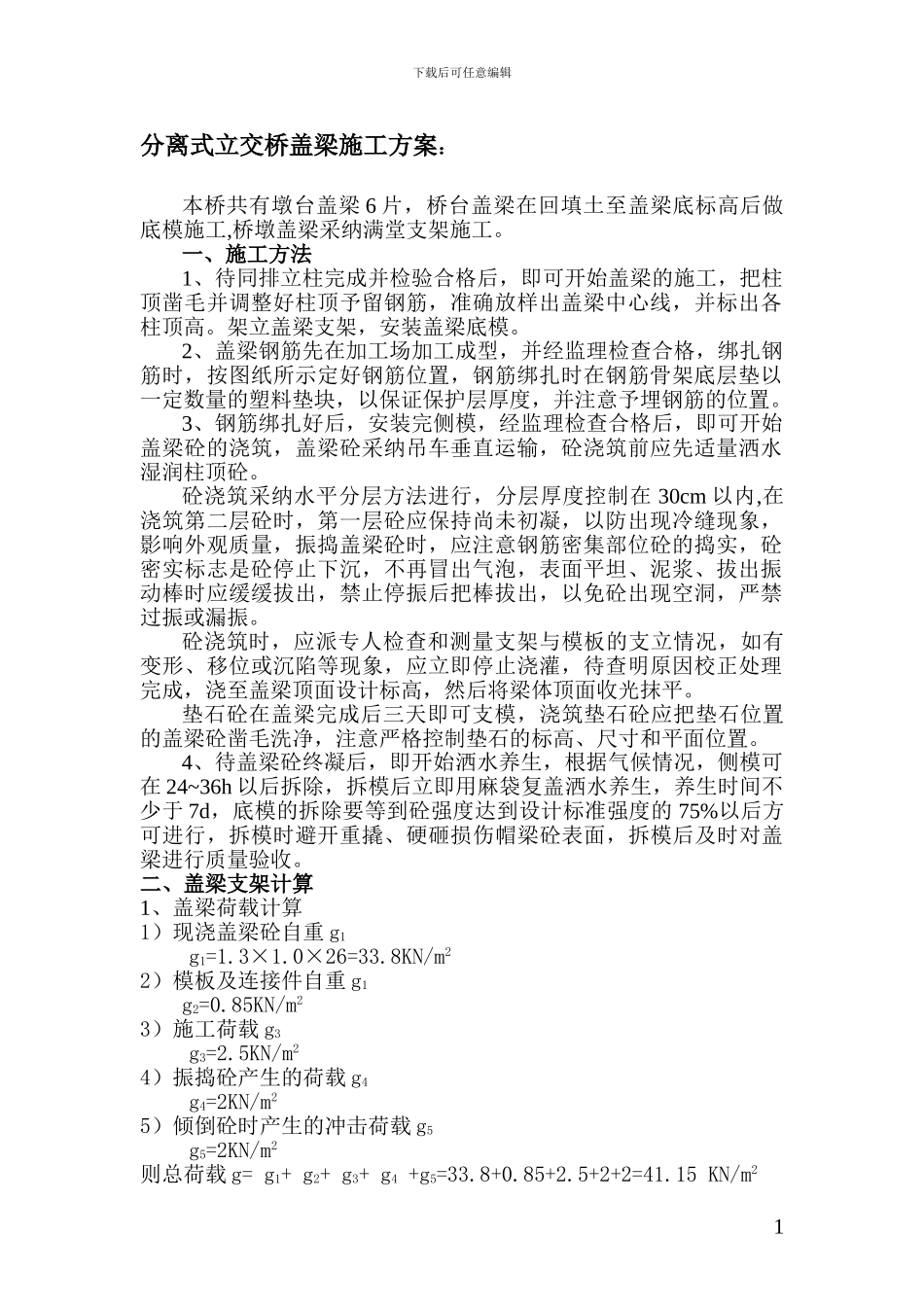

分离式立交桥盖梁施工方案_第1页
1/9

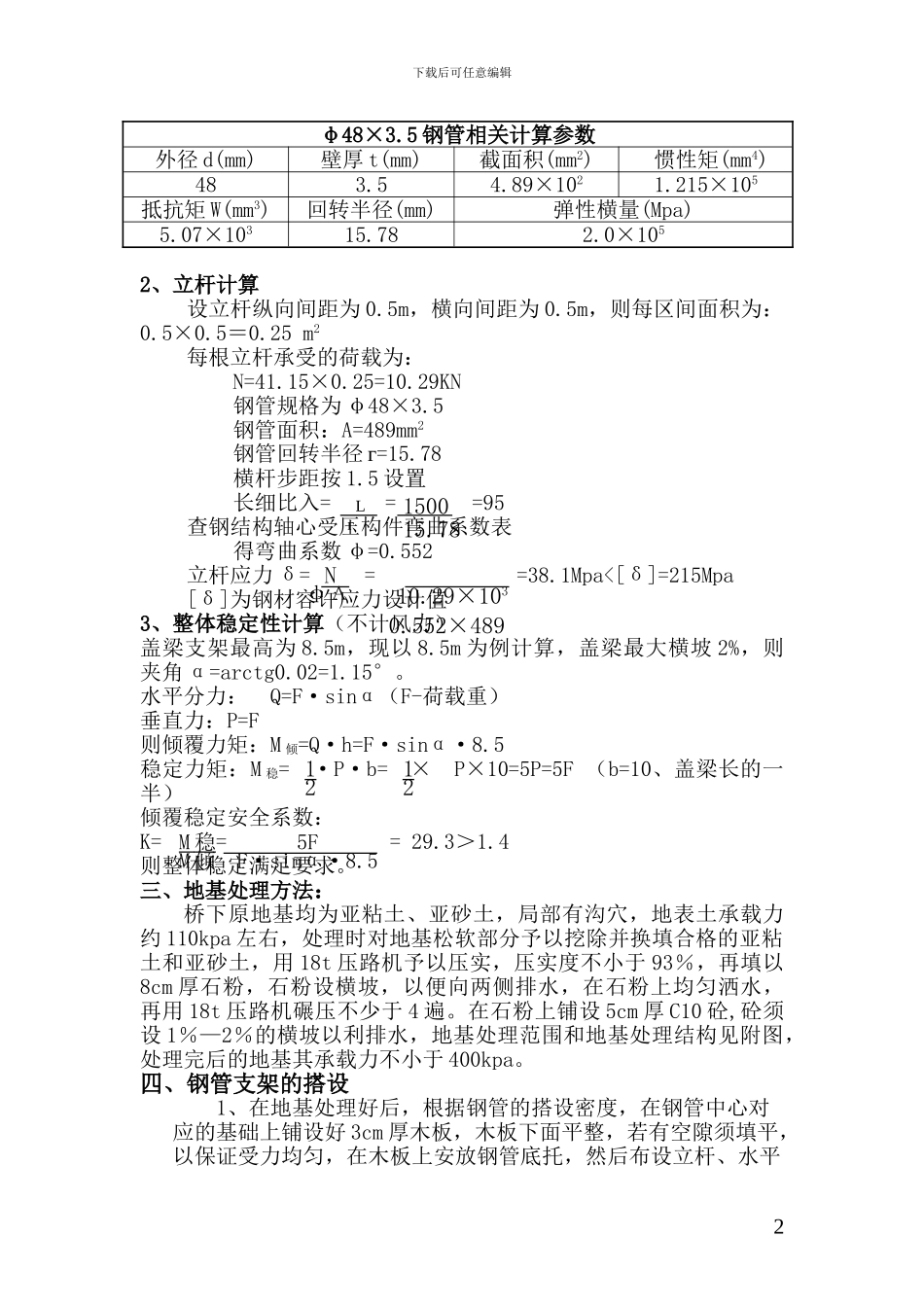

分离式立交桥盖梁施工方案_第2页
2/9

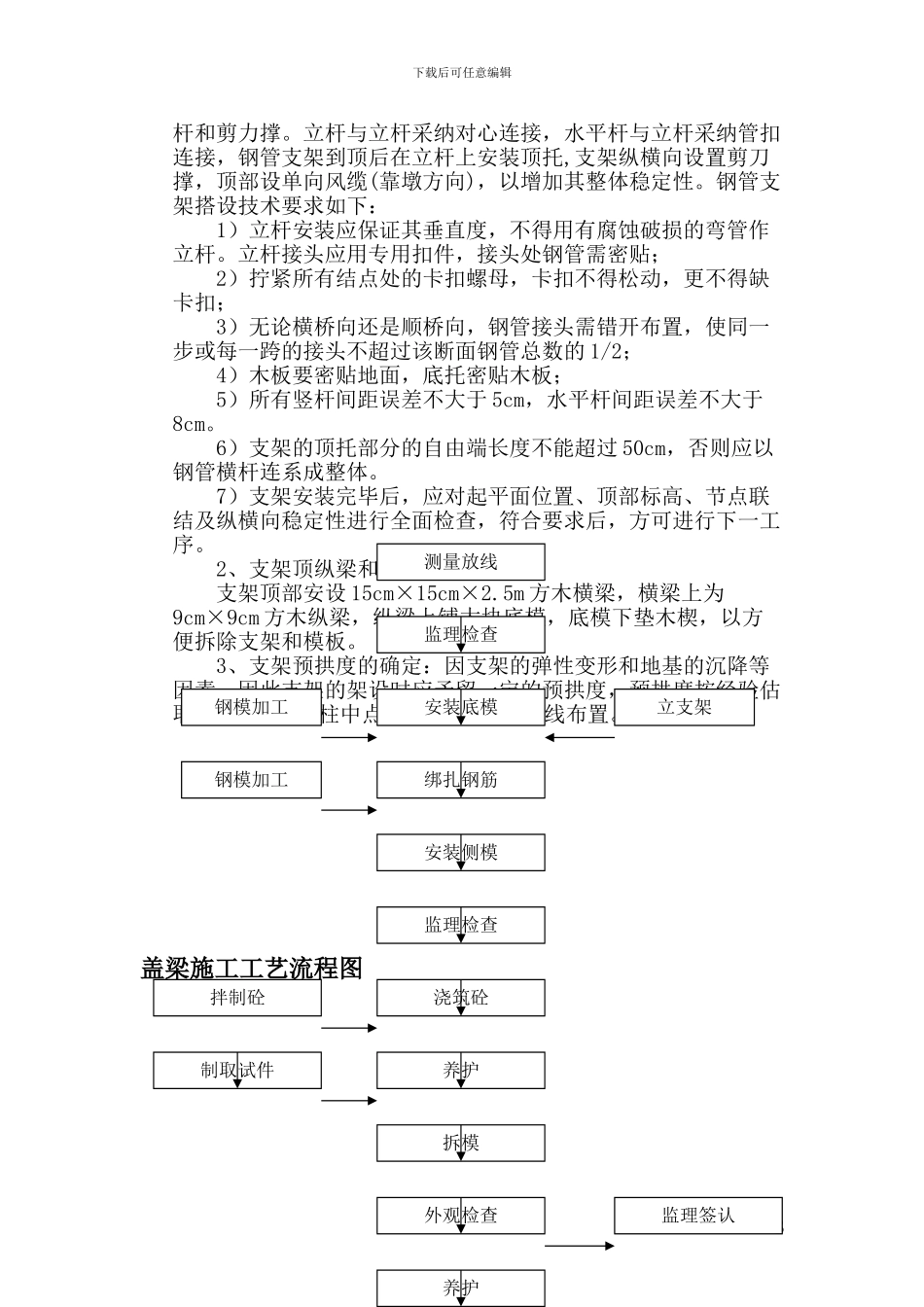

分离式立交桥盖梁施工方案_第3页
3/9
下载后可任意编辑分离式立交桥盖梁施工方案:本桥共有墩台盖梁 6 片,桥台盖梁在回填土至盖梁底标高后做底模施工,桥墩盖梁采纳满堂支架施工。一、施工方法1、待同排立柱完成并检验合格后,即可开始盖梁的施工,把柱顶凿毛并调整好柱顶予留钢筋,准确放样出盖梁中心线,并标出各柱顶高。架立盖梁支架,安装盖梁底模。2、盖梁钢筋先在加工场加工成型,并经监理检查合格,绑扎钢筋时,按图纸所示定好钢筋位置,钢筋绑扎时在钢筋骨架底层垫以一定数量的塑料垫块,以保证保护层厚度,并注意予埋钢筋的位置。3、钢筋绑扎好后,安装完侧模,经监理检查合格后,即可开始盖梁砼的浇筑,盖梁砼采纳吊车垂直运输,砼浇筑前应先适量洒水湿润柱顶砼。砼浇筑采纳水平分层方法进行,分层厚度控制在 30cm 以内,在浇筑第二层砼时,第一层砼应保持尚未初凝,以防出现冷缝现象,影响外观质量,振捣盖梁砼时,应注意钢筋密集部位砼的捣实,砼密实标志是砼停止下沉,不再冒出气泡,表面平坦、泥浆、拔出振动棒时应缓缓拔出,禁止停振后把棒拔出,以免砼出现空洞,严禁过振或漏振。砼浇筑时,应派专人检查和测量支架与模板的支立情况,如有变形、移位或沉陷等现象,应立即停止浇灌,待查明原因校正处理完成,浇至盖梁顶面设计标高,然后将梁体顶面收光抹平。垫石砼在盖梁完成后三天即可支模,浇筑垫石砼应把垫石位置的盖梁砼凿毛洗净,注意严格控制垫石的标高、尺寸和平面位置。4、待盖梁砼终凝后,即开始洒水养生,根据气候情况,侧模可在 24~36h 以后拆除,拆模后立即用麻袋复盖洒水养生,养生时间不少于 7d,底模的拆除要等到砼强度达到设计标准强度的 75%以后方可进行,拆模时避开重撬、硬砸损伤帽梁砼表面,拆模后及时对盖梁进行质量验收。二、盖梁支架计算1、盖梁荷载计算1)现浇盖梁砼自重 g1g1=1.3×1.0×26=33.8KN/m22)模板及连接件自重 g1g2=0.85KN/m23)施工荷载 g3g3=2.5KN/m24)振捣砼产生的荷载 g4g4=2KN/m25)倾倒砼时产生的冲击荷载 g5g5=2KN/m2则总荷载 g= g1+ g2+ g3+ g4 +g5=33.8+0.85+2.5+2+2=41.15 KN/m21下载后可任意编辑φ48×3.5 钢管相关计算参数外径 d(mm)壁厚 t(mm)截面积(mm2) 惯性矩(mm4)483.54.89×1021.215×105抵抗矩 W(mm3)回转半径(mm)弹性横量(Mpa)5.07×10315.782.0×1052、立杆计算设立杆纵向间距为 0.5m,横向间距为 0.5m,则每区间面积为:0.5×0.5=0.25 m2每根立杆承受的荷载为:N=41.15×0.25=10...
