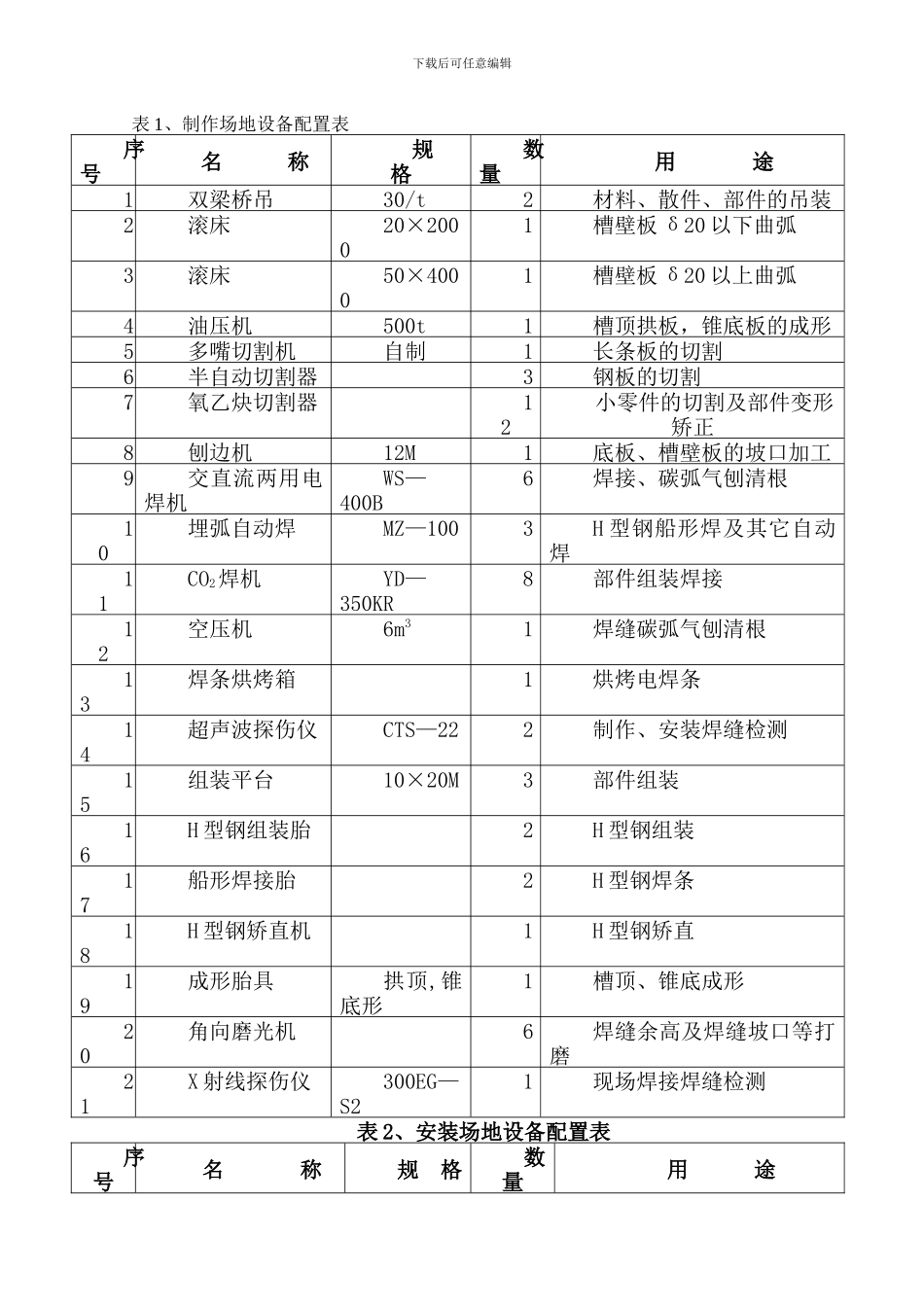

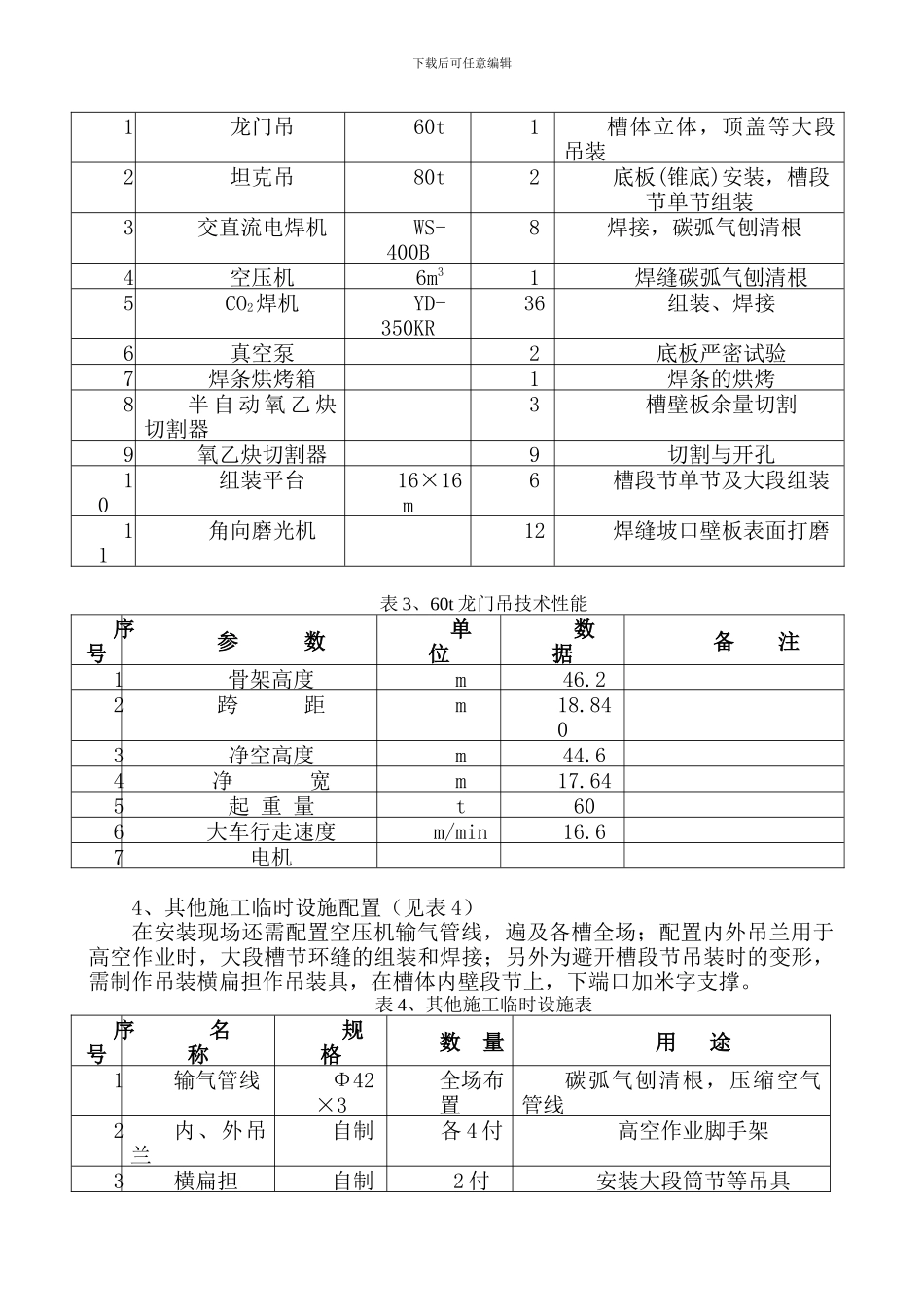

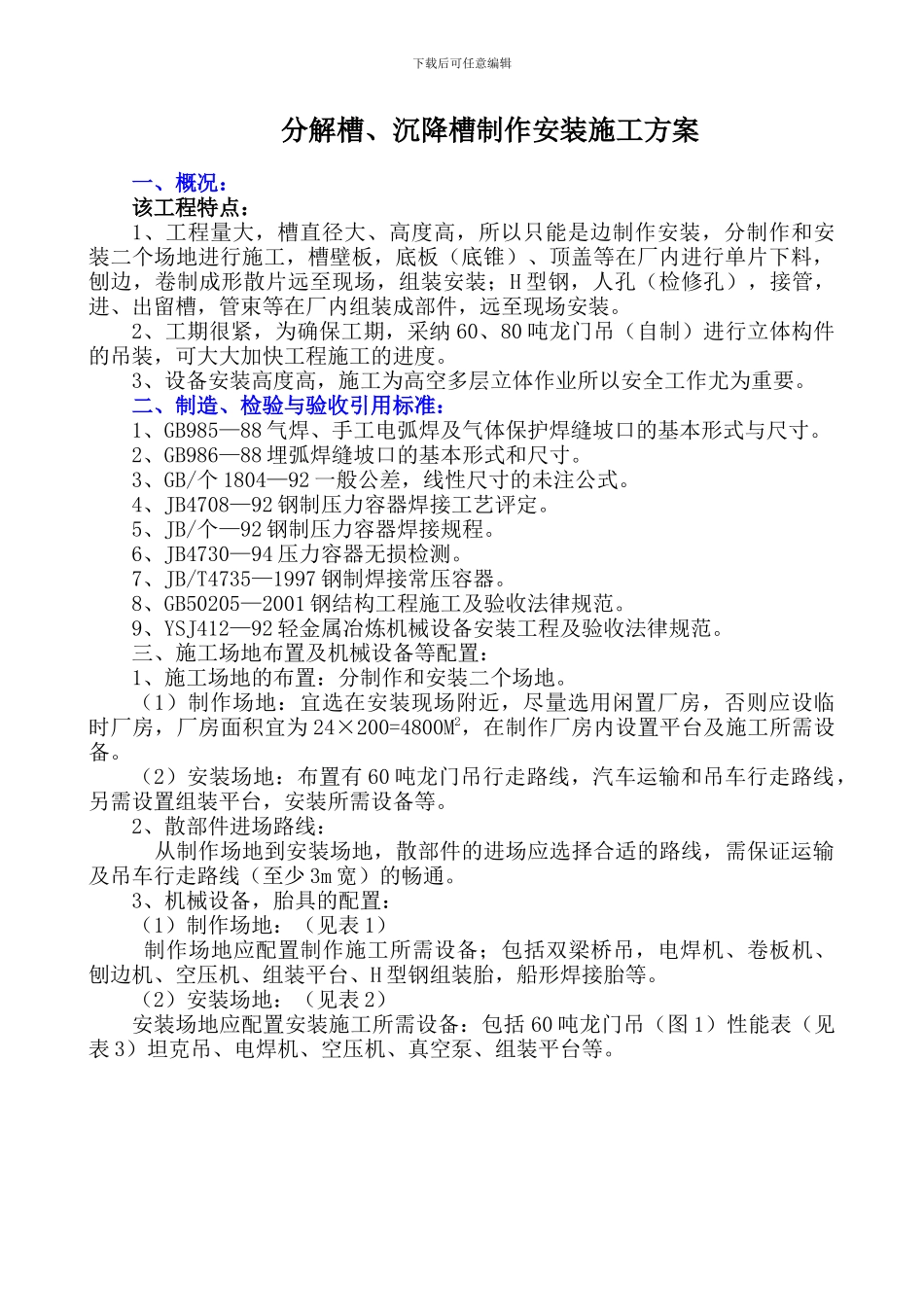

下载后可任意编辑分解槽、沉降槽制作安装施工方案一、概况：该工程特点：1、工程量大，槽直径大、高度高，所以只能是边制作安装，分制作和安装二个场地进行施工，槽壁板，底板（底锥）、顶盖等在厂内进行单片下料，刨边，卷制成形散片远至现场，组装安装；H 型钢，人孔（检修孔），接管，进、出留槽，管束等在厂内组装成部件，远至现场安装。2、工期很紧，为确保工期，采纳 60、80 吨龙门吊（自制）进行立体构件的吊装，可大大加快工程施工的进度。3、设备安装高度高，施工为高空多层立体作业所以安全工作尤为重要。二、制造、检验与验收引用标准：1、GB985—88 气焊、手工电弧焊及气体保护焊缝坡口的基本形式与尺寸。2、GB986—88 埋弧焊缝坡口的基本形式和尺寸。3、GB/个 1804—92 一般公差，线性尺寸的未注公式。4、JB4708—92 钢制压力容器焊接工艺评定。5、JB/个—92 钢制压力容器焊接规程。6、JB4730—94 压力容器无损检测。7、JB/T4735—1997 钢制焊接常压容器。8、GB50205—2001 钢结构工程施工及验收法律规范。9、YSJ412—92 轻金属冶炼机械设备安装工程及验收法律规范。三、施工场地布置及机械设备等配置：1、施工场地的布置：分制作和安装二个场地。（1）制作场地：宜选在安装现场附近，尽量选用闲置厂房，否则应设临时厂房，厂房面积宜为 24×200=4800M2，在制作厂房内设置平台及施工所需设备。（2）安装场地：布置有 60 吨龙门吊行走路线，汽车运输和吊车行走路线，另需设置组装平台，安装所需设备等。2、散部件进场路线： 从制作场地到安装场地，散部件的进场应选择合适的路线，需保证运输及吊车行走路线（至少 3m 宽）的畅通。3、机械设备，胎具的配置：（1）制作场地：（见表 1） 制作场地应配置制作施工所需设备；包括双梁桥吊，电焊机、卷板机、刨边机、空压机、组装平台、H 型钢组装胎，船形焊接胎等。（2）安装场地：（见表 2）安装场地应配置安装施工所需设备：包括 60 吨龙门吊（图 1）性能表（见表 3）坦克吊、电焊机、空压机、真空泵、组装平台等。下载后可任意编辑表 1、制作场地设备配置表序号名 称规 格数量用 途1双梁桥吊30/t2材料、散件、部件的吊装2滚床20×20001槽壁板 δ20 以下曲弧3滚床50×40001槽壁板 δ20 以上曲弧4油压机500t1槽顶拱板，锥底板的成形5多嘴切割机自制1长条板的切割6半自动切割器3钢板的切割7氧乙炔切割器12小零件的切割及部件变形矫正8刨边机12M1底板、槽...
