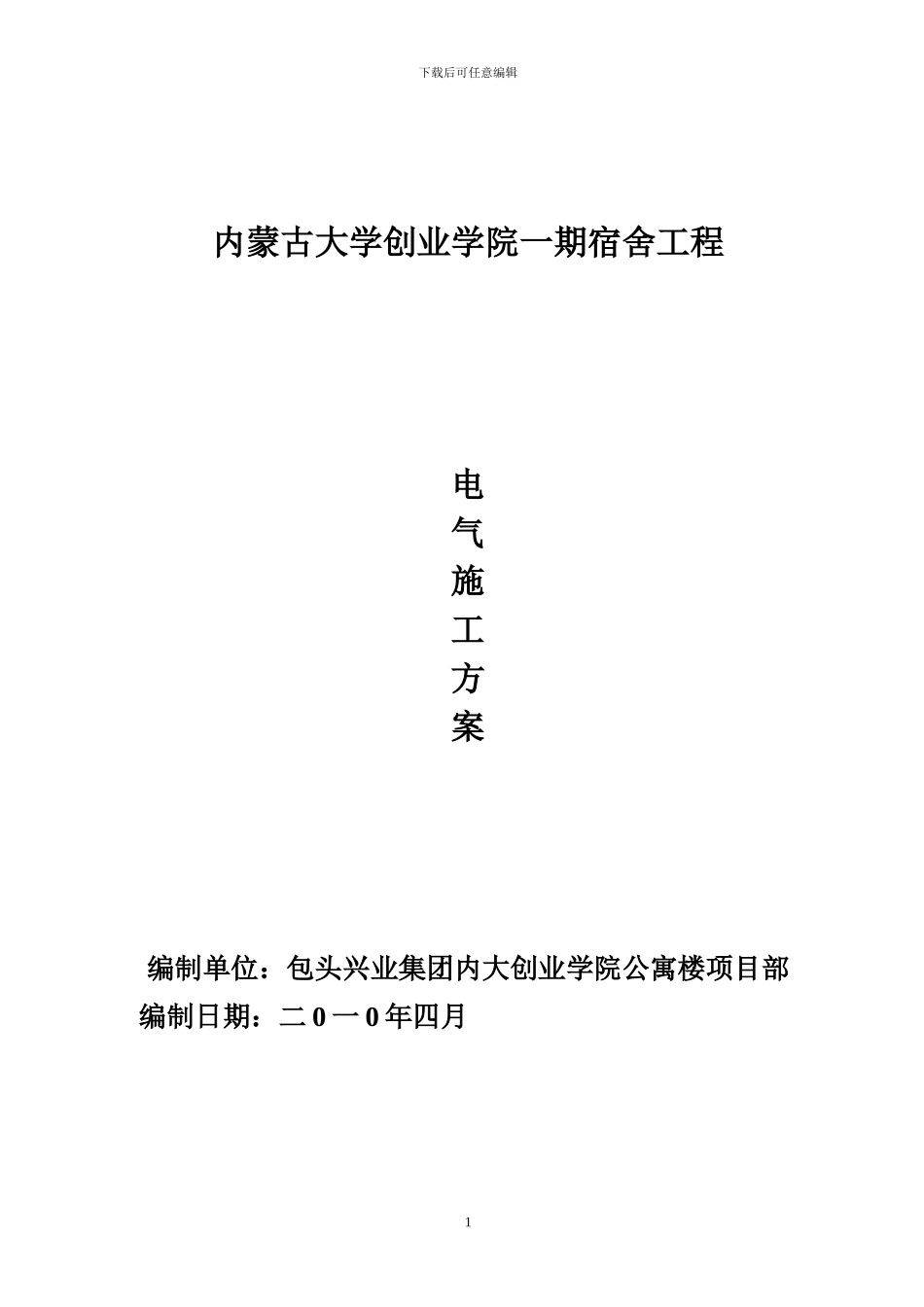

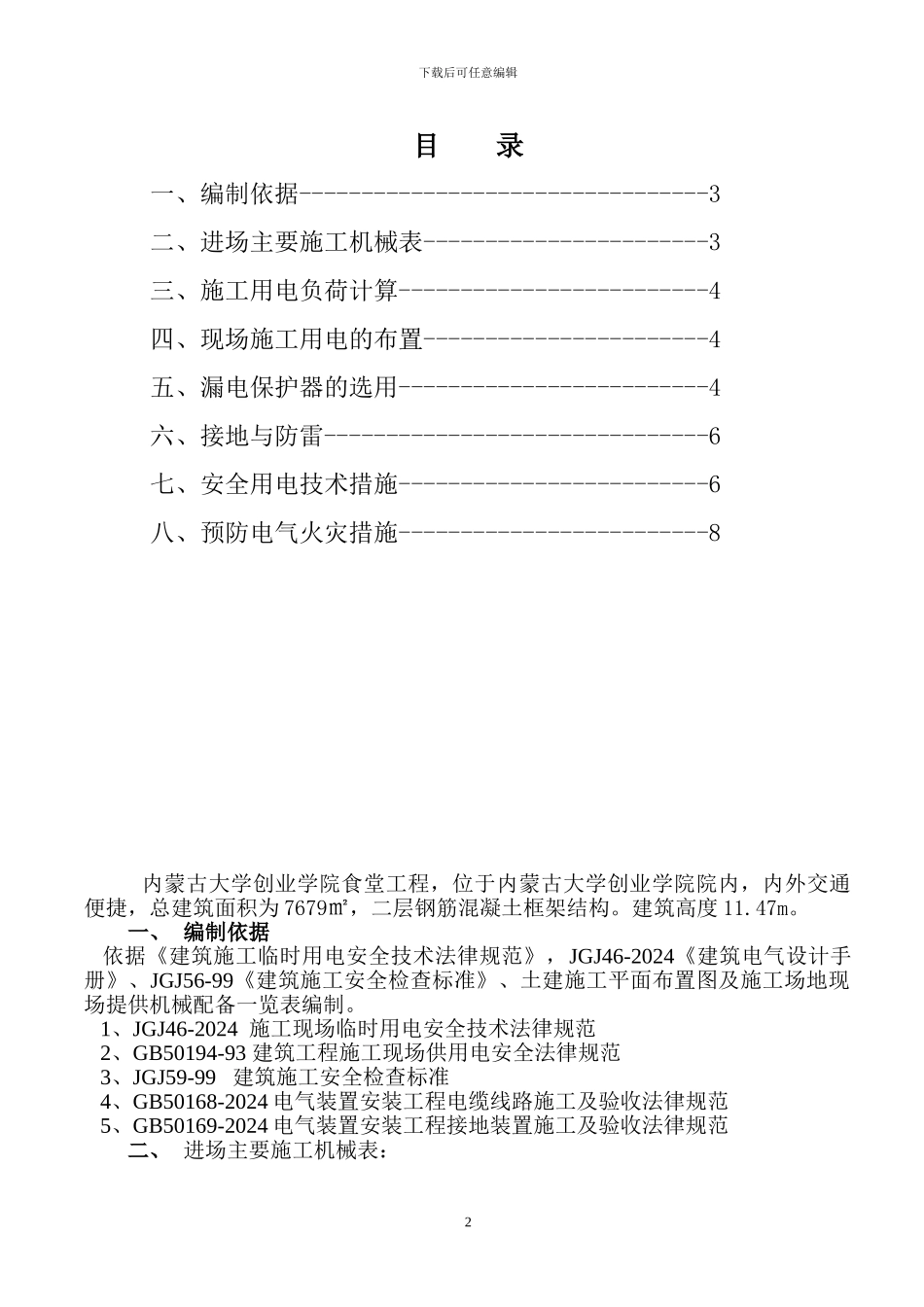

下载后可任意编辑内蒙古大学创业学院一期宿舍工程电气施工方案 编制单位：包头兴业集团内大创业学院公寓楼项目部编制日期：二 0 一 0 年四月1下载后可任意编辑目 录一、编制依据---------------------------------3二、进场主要施工机械表-----------------------3三、施工用电负荷计算-------------------------4四、现场施工用电的布置-----------------------4五、漏电保护器的选用-------------------------4六、接地与防雷-------------------------------6七、安全用电技术措施-------------------------6八、预防电气火灾措施-------------------------8内蒙古大学创业学院食堂工程，位于内蒙古大学创业学院院内，内外交通便捷，总建筑面积为 7679㎡，二层钢筋混凝土框架结构。建筑高度 11.47m。一、 编制依据 依据《建筑施工临时用电安全技术法律规范》，JGJ46-2024《建筑电气设计手册》、JGJ56-99《建筑施工安全检查标准》、土建施工平面布置图及施工场地现场提供机械配备一览表编制。 1、JGJ46-2024 施工现场临时用电安全技术法律规范 2、GB50194-93 建筑工程施工现场供用电安全法律规范 3、JGJ59-99 建筑施工安全检查标准 4、GB50168-2024 电气装置安装工程电缆线路施工及验收法律规范 5、GB50169-2024 电气装置安装工程接地装置施工及验收法律规范二、 进场主要施工机械表：2下载后可任意编辑序机械设备名称规格型号数量（台） 额定功率（KW）备注1塔吊80 型11202电焊机BX-500623×6＝1383振捣器41.4×4＝64钢筋套丝机24×2＝85钢筋煨弯机33×3＝96钢筋调直机120×1＝207钢筋切断机24×2＝88水泵33×2＝69电锯、木工机械33×2＝610照明30三、施工用电负荷计算按现场实际情况在场地西南角各设置一只总箱。具体的负荷计算如下：1、总箱其电动机的总功率：ΣP1=120+6+12+9+40+8+6+6=207KW电焊设备总容量 ΣP2=138KW照明总功率 ΣP3=30KW p=1.05×（K1ΣP1/COSø+K2ΣP2+K3ΣP3） =1.05×（0.5×207/0.75+0.6×138+0.8×30） =244.8KWI =244.8×√3×0.38 =261A 查表得 BV－4×95 铜芯电缆在 35℃时的得载流量就能达到 472A，已大于计算负荷。考虑到现场实际，决定采纳 VLV—3×70+2×35 电缆，以满足负荷要求。四、现场施工用电的布置1、施工现场用电布置：施工用电电源由现场变压柜单独供电经电缆引至现场内一级配电柜。再由一级配电柜引至二级箱，施工现场所有用电均由二级箱供电。现场供电系统根...
