初馏塔施工方案终版Rev.1VIP免费

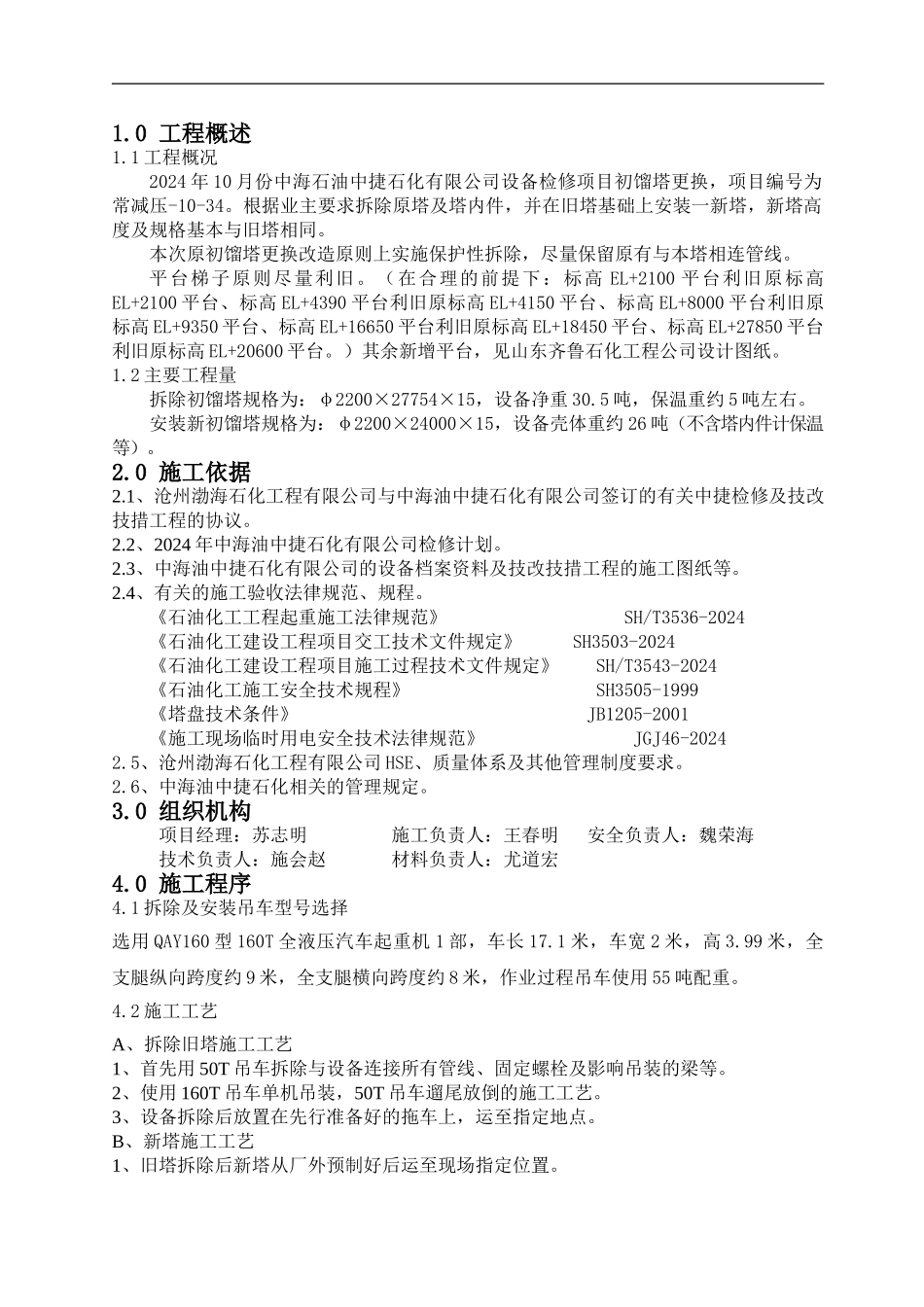

1.0 工程概述1.1 工程概况2024 年 10 月份中海石油中捷石化有限公司设备检修项目初馏塔更换，项目编号为常减压-10-34。根据业主要求拆除原塔及塔内件，并在旧塔基础上安装一新塔，新塔高度及规格基本与旧塔相同。本次原初馏塔更换改造原则上实施保护性拆除，尽量保留原有与本塔相连管线。平台梯子原则尽量利旧。（在合理的前提下：标高 EL+2100 平台利旧原标高EL+2100 平台、标高 EL+4390 平台利旧原标高 EL+4150 平台、标高 EL+8000 平台利旧原标高 EL+9350 平台、标高 EL+16650 平台利旧原标高 EL+18450 平台、标高 EL+27850 平台利旧原标高 EL+20600 平台。）其余新增平台，见山东齐鲁石化工程公司设计图纸。1.2 主要工程量拆除初馏塔规格为：φ2200×27754×15，设备净重 30.5 吨，保温重约 5 吨左右。安装新初馏塔规格为：φ2200×24000×15，设备壳体重约 26 吨（不含塔内件计保温等）。2.0 施工依据2.1、沧州渤海石化工程有限公司与中海油中捷石化有限公司签订的有关中捷检修及技改技措工程的协议。2.2、2024 年中海油中捷石化有限公司检修计划。2.3、中海油中捷石化有限公司的设备档案资料及技改技措工程的施工图纸等。2.4、有关的施工验收法律规范、规程。 《石油化工工程起重施工法律规范》 SH/T3536-2024《石油化工建设工程项目交工技术文件规定》 SH3503-2024《石油化工建设工程项目施工过程技术文件规定》 SH/T3543-2024《石油化工施工安全技术规程》 SH3505-1999《塔盘技术条件》 JB1205-2001《施工现场临时用电安全技术法律规范》 JGJ46-2024 2.5、沧州渤海石化工程有限公司 HSE、质量体系及其他管理制度要求。2.6、中海油中捷石化相关的管理规定。3.0 组织机构项目经理：苏志明 施工负责人：王春明 安全负责人：魏荣海技术负责人：施会赵 材料负责人：尤道宏 4.0 施工程序4.1 拆除及安装吊车型号选择选用 QAY160 型 160T 全液压汽车起重机 1 部，车长 17.1 米，车宽 2 米，高 3.99 米，全支腿纵向跨度约 9 米，全支腿横向跨度约 8 米，作业过程吊车使用 55 吨配重。4.2 施工工艺A、拆除旧塔施工工艺1、首先用 50T 吊车拆除与设备连接所有管线、固定螺栓及影响吊装的梁等。2、使用 160T 吊车单机吊装，50T 吊车遛尾放倒的施工工艺。3、设备拆除后放置在先行准备好的拖车上，运至指定地点。B、新塔施工工艺1、旧塔拆除后新塔从厂外预制好后运至现场指定位...
