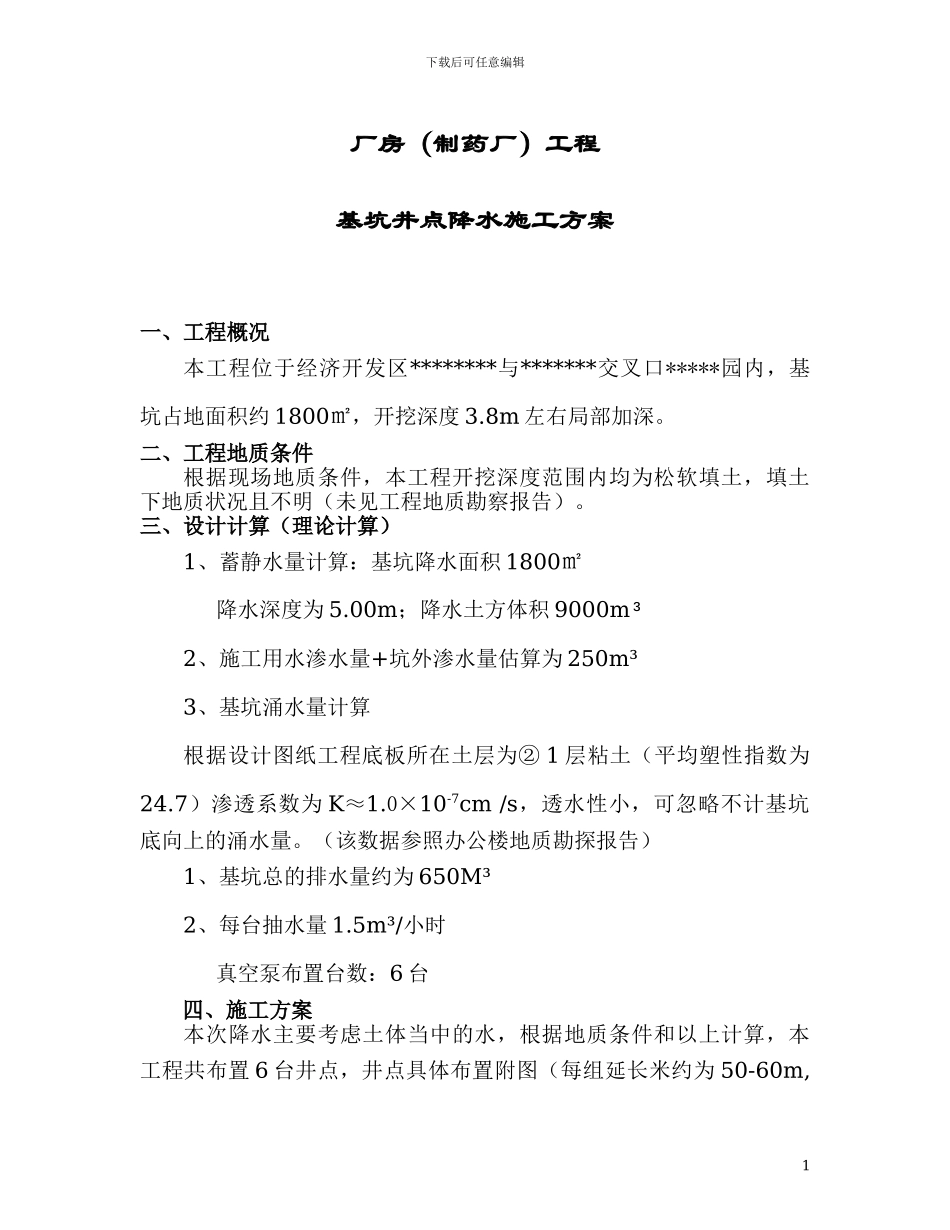

下载后可任意编辑厂房（制药厂）工程基坑井点降水施工方案一、工程概况本工程位于经济开发区********与*******交叉口*****园内，基坑占地面积约 1800㎡，开挖深度 3.8m 左右局部加深。二、工程地质条件根据现场地质条件，本工程开挖深度范围内均为松软填土，填土下地质状况且不明（未见工程地质勘察报告）。三、设计计算（理论计算）1、蓄静水量计算：基坑降水面积 1800㎡降水深度为 5.00m；降水土方体积 9000m³2、施工用水渗水量+坑外渗水量估算为 250m³3、基坑涌水量计算根据设计图纸工程底板所在土层为② 1 层粘土（平均塑性指数为24.7）渗透系数为 K≈1.0×10-7cm /s，透水性小，可忽略不计基坑底向上的涌水量。（该数据参照办公楼地质勘探报告）1、基坑总的排水量约为 650M³2、每台抽水量 1.5m³/小时真空泵布置台数：6 台四、施工方案本次降水主要考虑土体当中的水，根据地质条件和以上计算，本工程共布置 6 台井点，井点具体布置附图（每组延长米约为 50-60m,1下载后可任意编辑支管长度为 6m、滤头 0.8m，井点间距 1.0m），井点成孔采纳 3BL—9 导杆式水冲枪成孔，成孔井点管居中设置，材料采纳粗砂。五、施工工艺井点施工采纳水枪冲孔法工艺为：定位 冲孔 放支管 填砂 安装总管 调试抽水 正式抽水 （井孔孔径为 300—400㎜，孔深超过井管埋深 0.5m 灌砂量每孔约 300kg）。六、主要设备及参数降水设备采纳 jsj-60 型真空泵机组，离心泵功主率 7.5KW，最大抽水量为 60 m³/h，最大抽吸深度 9.6m，最大提升高度为 8m 真空压力必须达到 6-8kg。七、轻型井点工作原理井点降水是利用真空吸力，把地下水位降低，轻型井点主要部件喷射井点内管底端的排水装置，经过总管与主管之间和环形空间直达底端，在喷咀处由于水面的缩小，使工作水流具有极高的流速，在咀附近造成负压，因而将地下水经滤管吸入地地下水在泵体内混合，然后再把水排出，周而复始，循环工作。八、施工技术措施1、做好准备工作，包括设备保养、滤管清洗、沙布包裹、水源、电源及必须要材料的准备，排水沟的开挖，并做好附近管线、建筑物的监设工作。2、井点管理的埋设采纳水枪冲水成孔法施工，冲孔时，冲枪应垂直插入土中，并作上下左右摆动，以加快土体溶解，边冲边沉，冲孔直径约 300-400㎜，冲孔深比滤管深 500㎜，以确保滤管四周及底部的滤水层，井孔冲成后，即插入井管，灌入典砂，黄砂用粗砂，灌砂高度 3m，确保水流畅通，...
