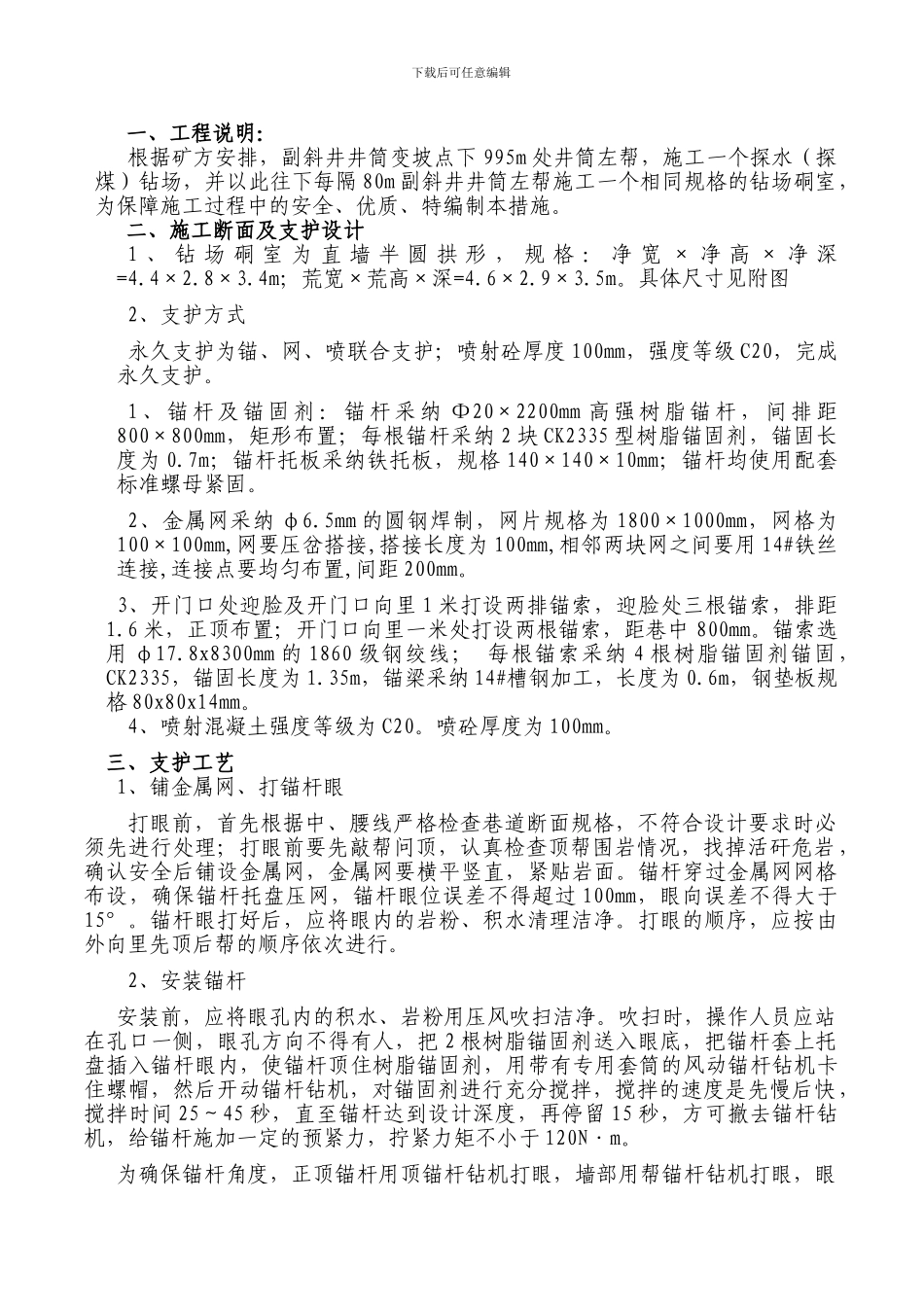

下载后可任意编辑一、工程说明：根据矿方安排，副斜井井筒变坡点下 995m 处井筒左帮，施工一个探水（探煤）钻场，并以此往下每隔 80m 副斜井井筒左帮施工一个相同规格的钻场硐室，为保障施工过程中的安全、优质、特编制本措施。二、施工断面及支护设计1 、 钻 场 硐 室 为 直 墙 半 圆 拱 形 ， 规 格 ： 净 宽 × 净 高 × 净 深=4.4×2.8×3.4m；荒宽×荒高×深=4.6×2.9×3.5m。具体尺寸见附图2、支护方式永久支护为锚、网、喷联合支护；喷射砼厚度 100mm，强度等级 C20，完成永久支护。1 、 锚 杆 及 锚 固 剂 ： 锚 杆 采 纳 Φ20×2200mm 高 强 树 脂 锚 杆 ， 间 排 距800×800mm，矩形布置；每根锚杆采纳 2 块 CK2335 型树脂锚固剂，锚固长度为 0.7m；锚杆托板采纳铁托板，规格 140×140×10mm；锚杆均使用配套标准螺母紧固。2、金属网采纳 φ6.5mm 的圆钢焊制，网片规格为 1800×1000mm，网格为100×100mm,网要压岔搭接,搭接长度为 100mm,相邻两块网之间要用 14#铁丝连接,连接点要均匀布置,间距 200mm。3、开门口处迎脸及开门口向里 1 米打设两排锚索，迎脸处三根锚索，排距1.6 米，正顶布置；开门口向里一米处打设两根锚索，距巷中 800mm。锚索选用 φ17.8x8300mm 的 1860 级钢绞线； 每根锚索采纳 4 根树脂锚固剂锚固，CK2335，锚固长度为 1.35m，锚梁采纳 14#槽钢加工，长度为 0.6m，钢垫板规格 80x80x14mm。 4、喷射混凝土强度等级为 C20。喷砼厚度为 100mm。三、支护工艺1、铺金属网、打锚杆眼打眼前，首先根据中、腰线严格检查巷道断面规格，不符合设计要求时必须先进行处理；打眼前要先敲帮问顶，认真检查顶帮围岩情况，找掉活矸危岩 ，确认安全后铺设金属网，金属网要横平竖直，紧贴岩面。锚杆穿过金属网网格布设，确保锚杆托盘压网，锚杆眼位误差不得超过 100mm，眼向误差不得大于15°。锚杆眼打好后，应将眼内的岩粉、积水清理洁净。打眼的顺序，应按由外向里先顶后帮的顺序依次进行。2、安装锚杆安装前，应将眼孔内的积水、岩粉用压风吹扫洁净。吹扫时，操作人员应站在孔口一侧，眼孔方向不得有人，把 2 根树脂锚固剂送入眼底，把锚杆套上托盘插入锚杆眼内，使锚杆顶住树脂锚固剂，用带有专用套筒的风动锚杆钻机卡住螺帽，然后开动锚杆钻机，对锚固剂进行充分搅拌，搅拌的速度是先慢后快，搅拌时间 25～45 秒，直至锚杆达到设计深...
