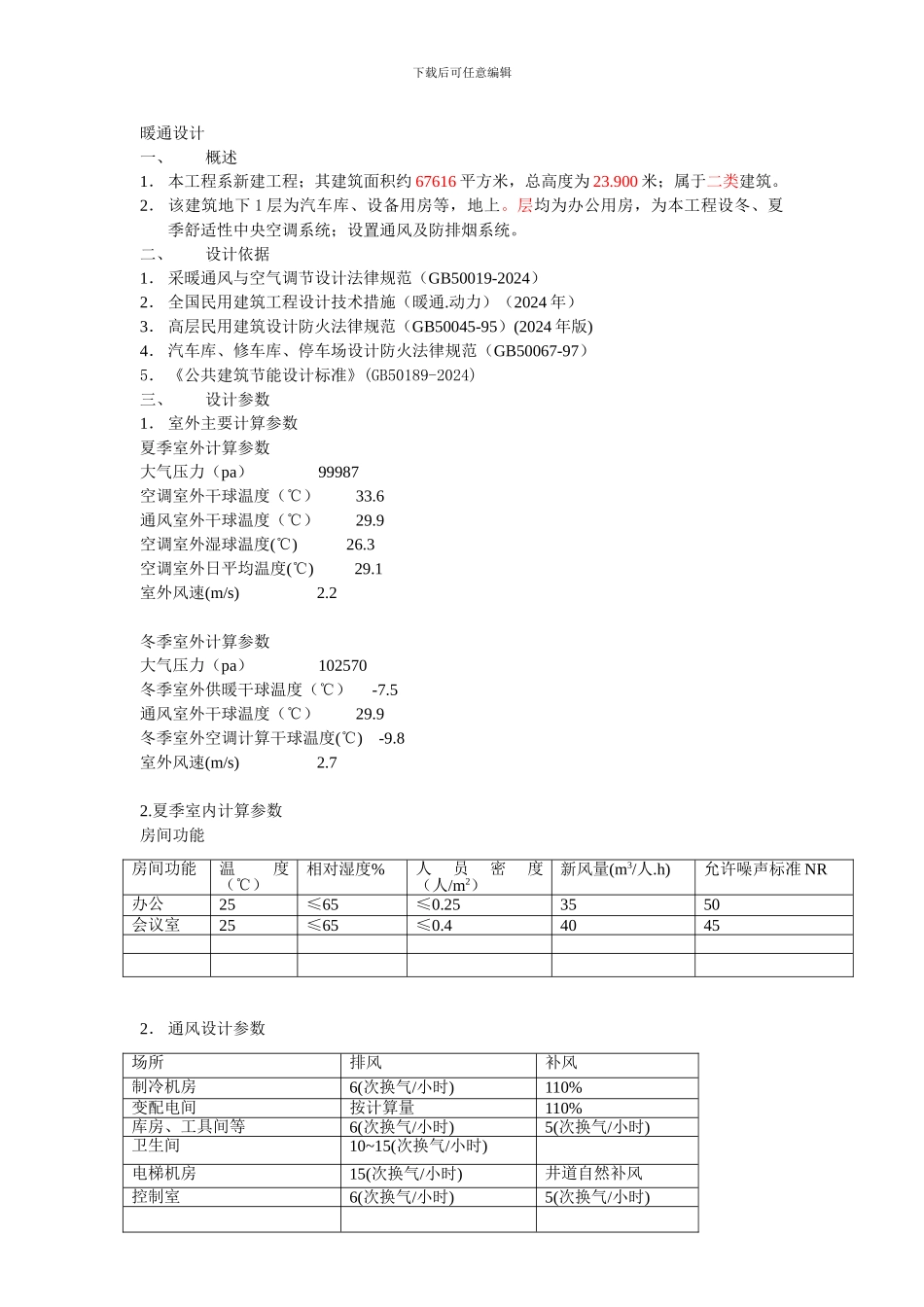

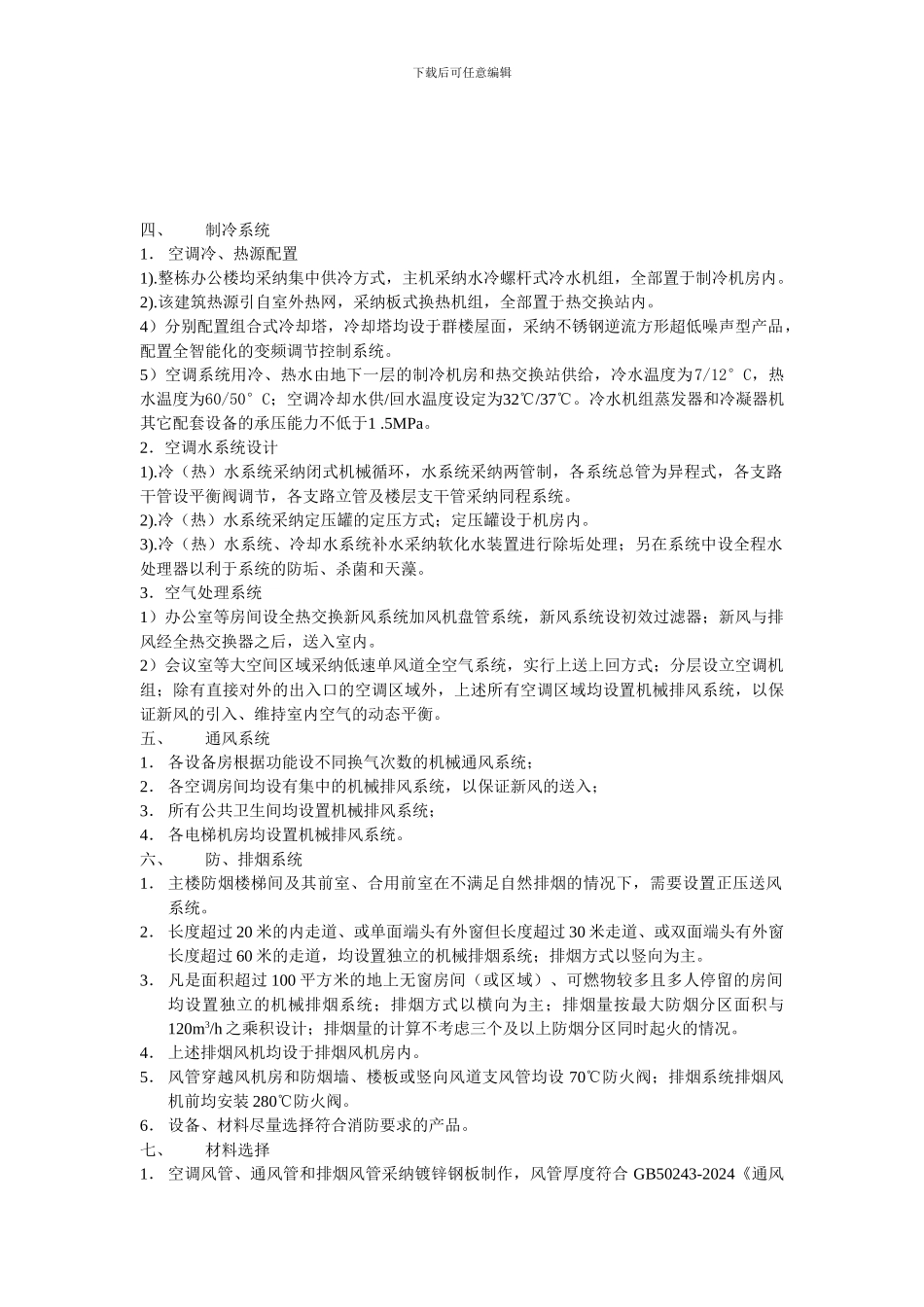

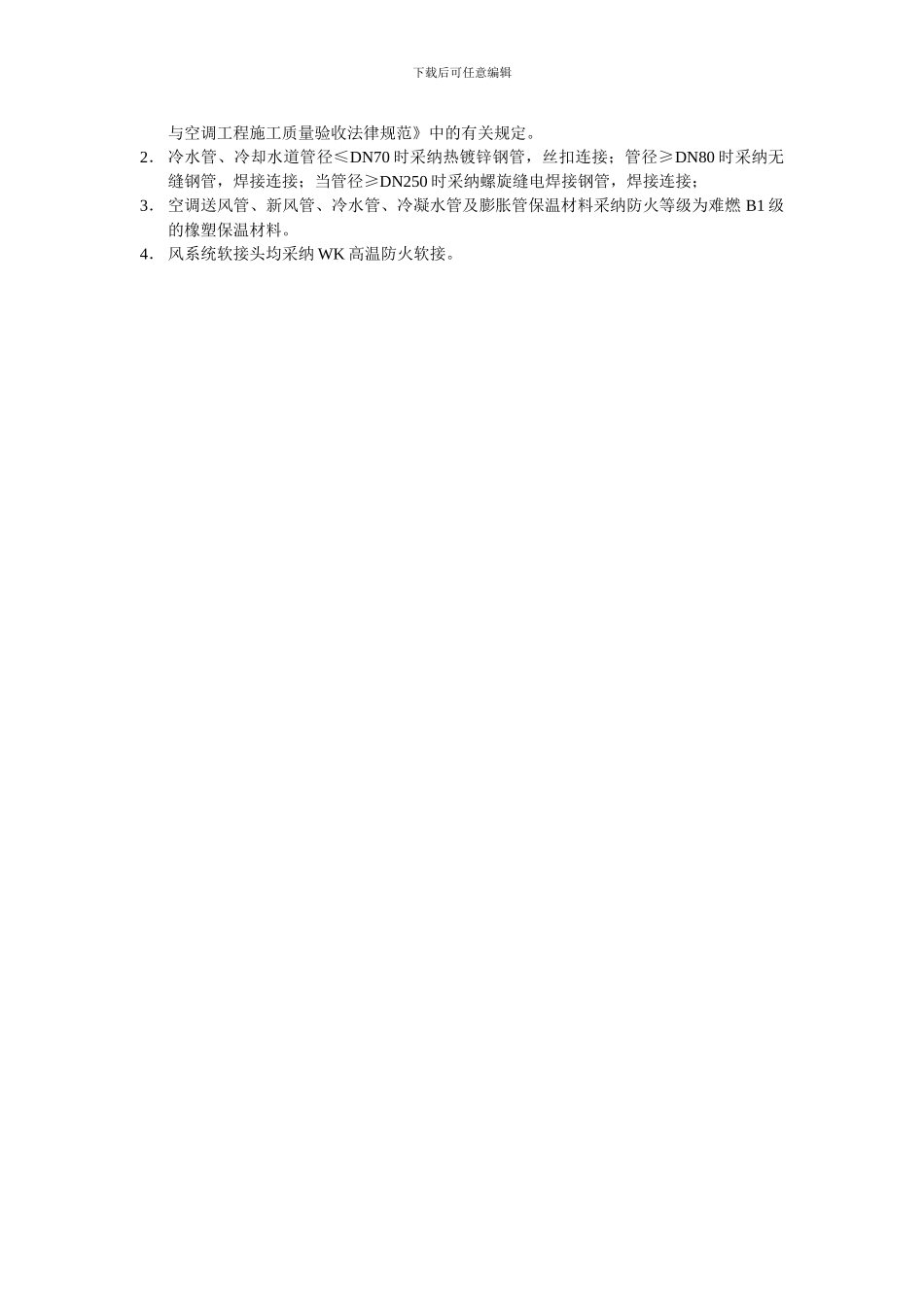

下载后可任意编辑暖通设计一、概述1． 本工程系新建工程；其建筑面积约 67616 平方米，总高度为 23.900 米；属于二类建筑。2． 该建筑地下 1 层为汽车库、设备用房等，地上。层均为办公用房，为本工程设冬、夏季舒适性中央空调系统；设置通风及防排烟系统。二、设计依据1． 采暖通风与空气调节设计法律规范（GB50019-2024）2． 全国民用建筑工程设计技术措施（暖通.动力）（2024 年）3． 高层民用建筑设计防火法律规范（GB50045-95）(2024 年版)4． 汽车库、修车库、停车场设计防火法律规范（GB50067-97）5． 《公共建筑节能设计标准》(GB50189-2024)三、设计参数1． 室外主要计算参数夏季室外计算参数 大气压力（pa） 99987 空调室外干球温度（℃） 33.6通风室外干球温度（℃） 29.9空调室外湿球温度(℃) 26.3空调室外日平均温度(℃) 29.1室外风速(m/s) 2.2冬季室外计算参数 大气压力（pa） 102570 冬季室外供暖干球温度（℃） -7.5通风室外干球温度（℃） 29.9冬季室外空调计算干球温度(℃) -9.8室外风速(m/s) 2.72.夏季室内计算参数房间功能 2． 通风设计参数房间功能温度（℃）相对湿度%人员密度（人/m2）新风量(m3/人.h)允许噪声标准 NR办公25≤65≤0.253550会议室25≤65≤0.44045场所排风补风制冷机房6(次换气/小时)110%变配电间按计算量110%库房、工具间等6(次换气/小时)5(次换气/小时)卫生间10~15(次换气/小时)电梯机房15(次换气/小时)井道自然补风控制室6(次换气/小时)5(次换气/小时)下载后可任意编辑四、制冷系统1． 空调冷、热源配置1).整栋办公楼均采纳集中供冷方式，主机采纳水冷螺杆式冷水机组，全部置于制冷机房内。2).该建筑热源引自室外热网，采纳板式换热机组，全部置于热交换站内。4）分别配置组合式冷却塔，冷却塔均设于群楼屋面，采纳不锈钢逆流方形超低噪声型产品，配置全智能化的变频调节控制系统。5）空调系统用冷、热水由地下一层的制冷机房和热交换站供给，冷水温度为7/12°C，热水温度为60/50°C；空调冷却水供/回水温度设定为32℃/37℃。冷水机组蒸发器和冷凝器机其它配套设备的承压能力不低于1 .5MPa。2．空调水系统设计1).冷（热）水系统采纳闭式机械循环，水系统采纳两管制，各系统总管为异程式，各支路干管设平衡阀调节，各支路立管及楼层支干管采纳同程系统。2).冷（热）水系统采纳定压罐的定压方式；定压罐设于机房内。3).冷（热）水系统、冷却水系统补水采纳软化水装置进...
