加层钢结构施工方案VIP免费

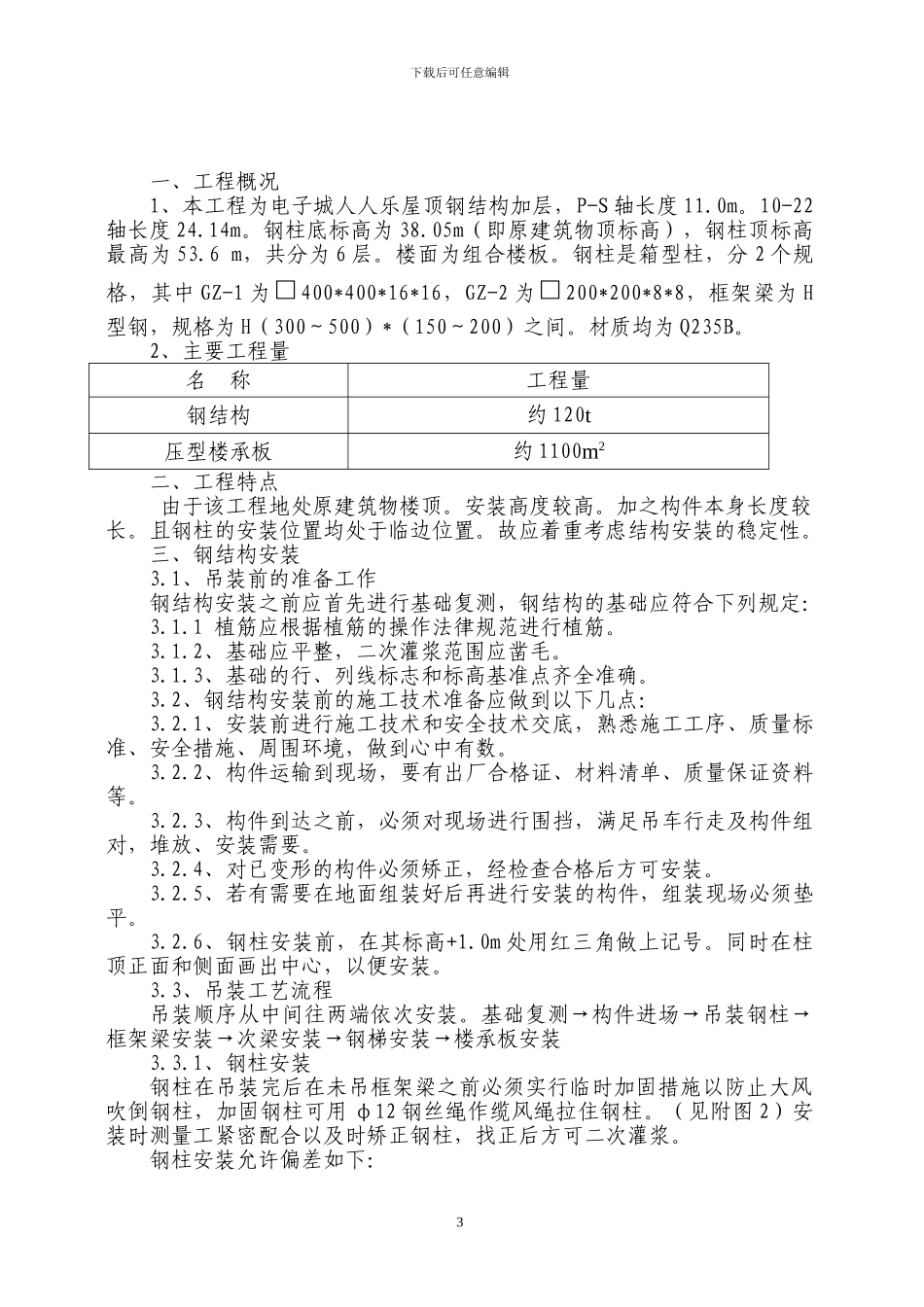

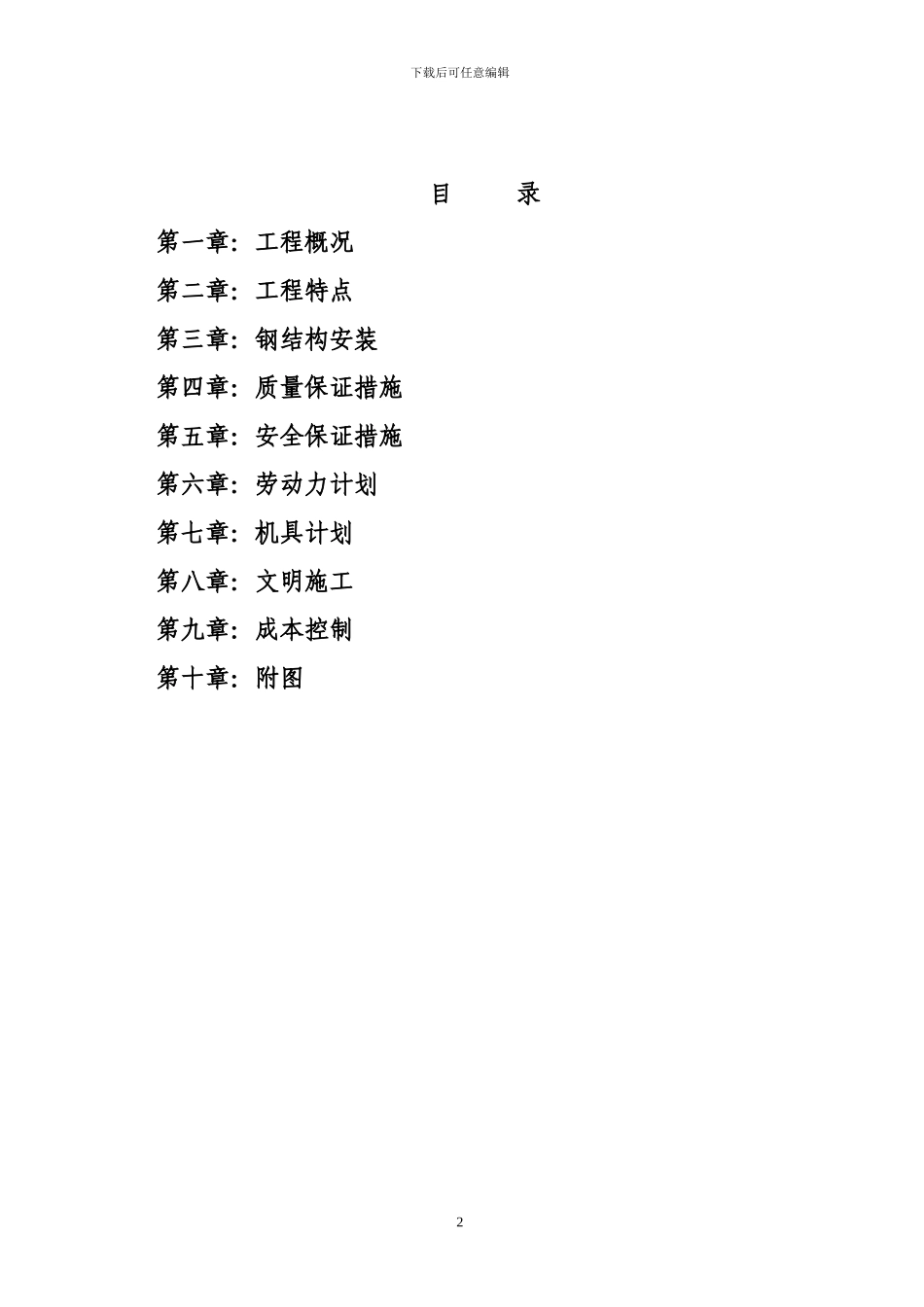

下载后可任意编辑电子城人人乐 屋 顶 钢 结 构吊装方案编制单位：陕西火花钢构有限公司编制时间：2024/4/151下载后可任意编辑目 录第一章：工程概况第二章：工程特点第三章：钢结构安装第四章：质量保证措施第五章：安全保证措施第六章：劳动力计划第七章：机具计划第八章：文明施工第九章：成本控制第十章：附图2下载后可任意编辑一、工程概况1、本工程为电子城人人乐屋顶钢结构加层，P-S 轴长度 11.0m。10-22轴长度 24.14m。钢柱底标高为 38.05m（即原建筑物顶标高），钢柱顶标高最高为 53.6 m，共分为 6 层。楼面为组合楼板。钢柱是箱型柱，分 2 个规格，其中 GZ-1 为□400*400*16*16，GZ-2 为□200*200*8*8，框架梁为 H型钢，规格为 H（300～500）*（150～200）之间。材质均为 Q235B。 2、主要工程量名 称工程量钢结构 约 120t压型楼承板 约 1100m2二、工程特点由于该工程地处原建筑物楼顶。安装高度较高。加之构件本身长度较长。且钢柱的安装位置均处于临边位置。故应着重考虑结构安装的稳定性。三、钢结构安装3.1、吊装前的准备工作钢结构安装之前应首先进行基础复测，钢结构的基础应符合下列规定：3.1.1 植筋应根据植筋的操作法律规范进行植筋。3.1.2、基础应平整，二次灌浆范围应凿毛。3.1.3、基础的行、列线标志和标高基准点齐全准确。3.2、钢结构安装前的施工技术准备应做到以下几点：3.2.1、安装前进行施工技术和安全技术交底，熟悉施工工序、质量标准、安全措施、周围环境，做到心中有数。3.2.2、构件运输到现场，要有出厂合格证、材料清单、质量保证资料等。3.2.3、构件到达之前，必须对现场进行围挡，满足吊车行走及构件组对，堆放、安装需要。3.2.4、对已变形的构件必须矫正，经检查合格后方可安装。3.2.5、若有需要在地面组装好后再进行安装的构件，组装现场必须垫平。3.2.6、钢柱安装前，在其标高+1.0m 处用红三角做上记号。同时在柱顶正面和侧面画出中心，以便安装。3.3、吊装工艺流程吊装顺序从中间往两端依次安装。基础复测→构件进场→吊装钢柱→框架梁安装→次梁安装→钢梯安装→楼承板安装3.3.1、钢柱安装钢柱在吊装完后在未吊框架梁之前必须实行临时加固措施以防止大风吹倒钢柱，加固钢柱可用 φ12 钢丝绳作缆风绳拉住钢柱。（见附图 2）安装时测量工紧密配合以及时矫正钢柱，找正后方可二次灌浆。钢柱安装允许偏差如下：3下载后可任意编辑项次项目允许偏差（mm）1柱脚底中心线对定位轴...
