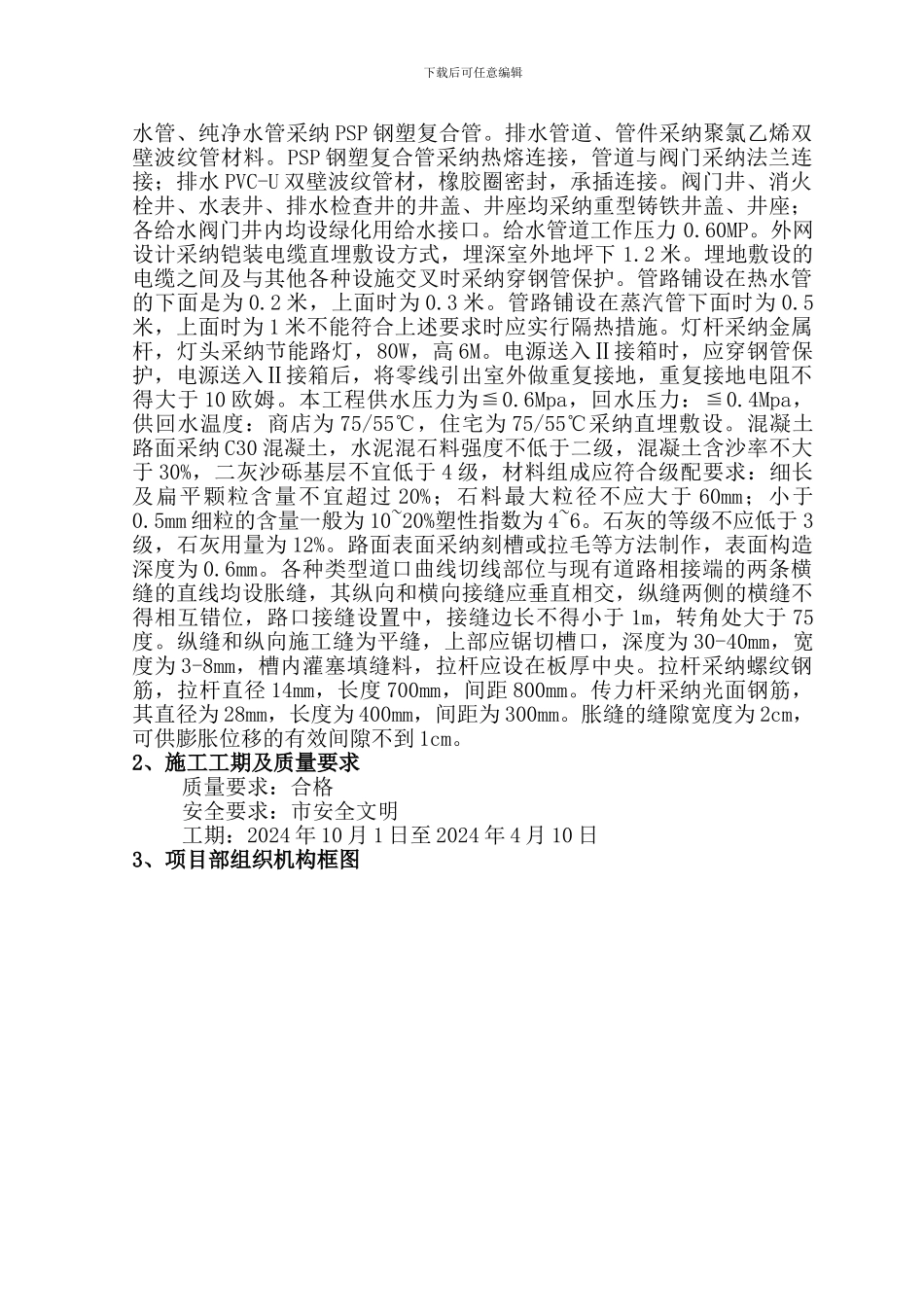

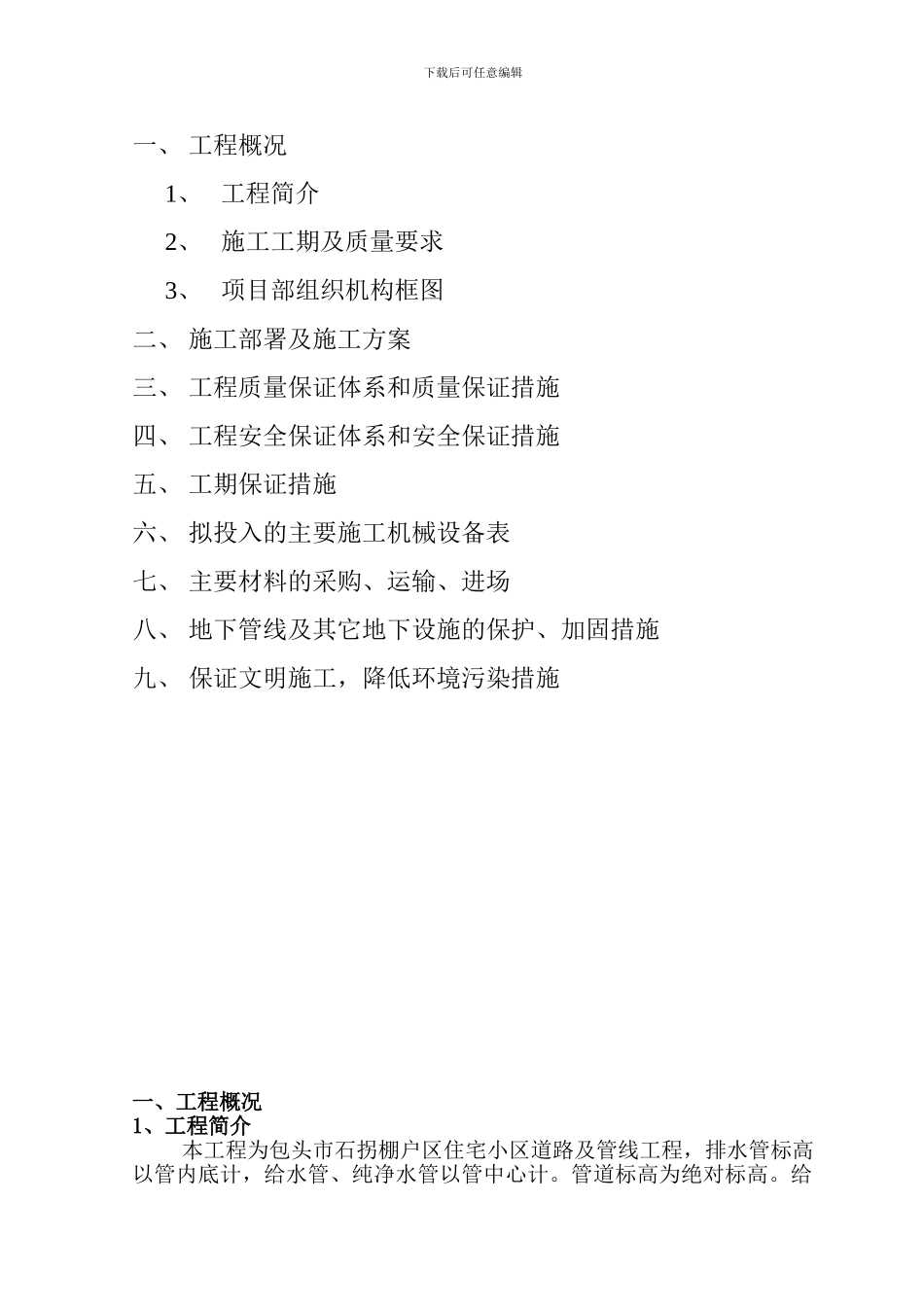

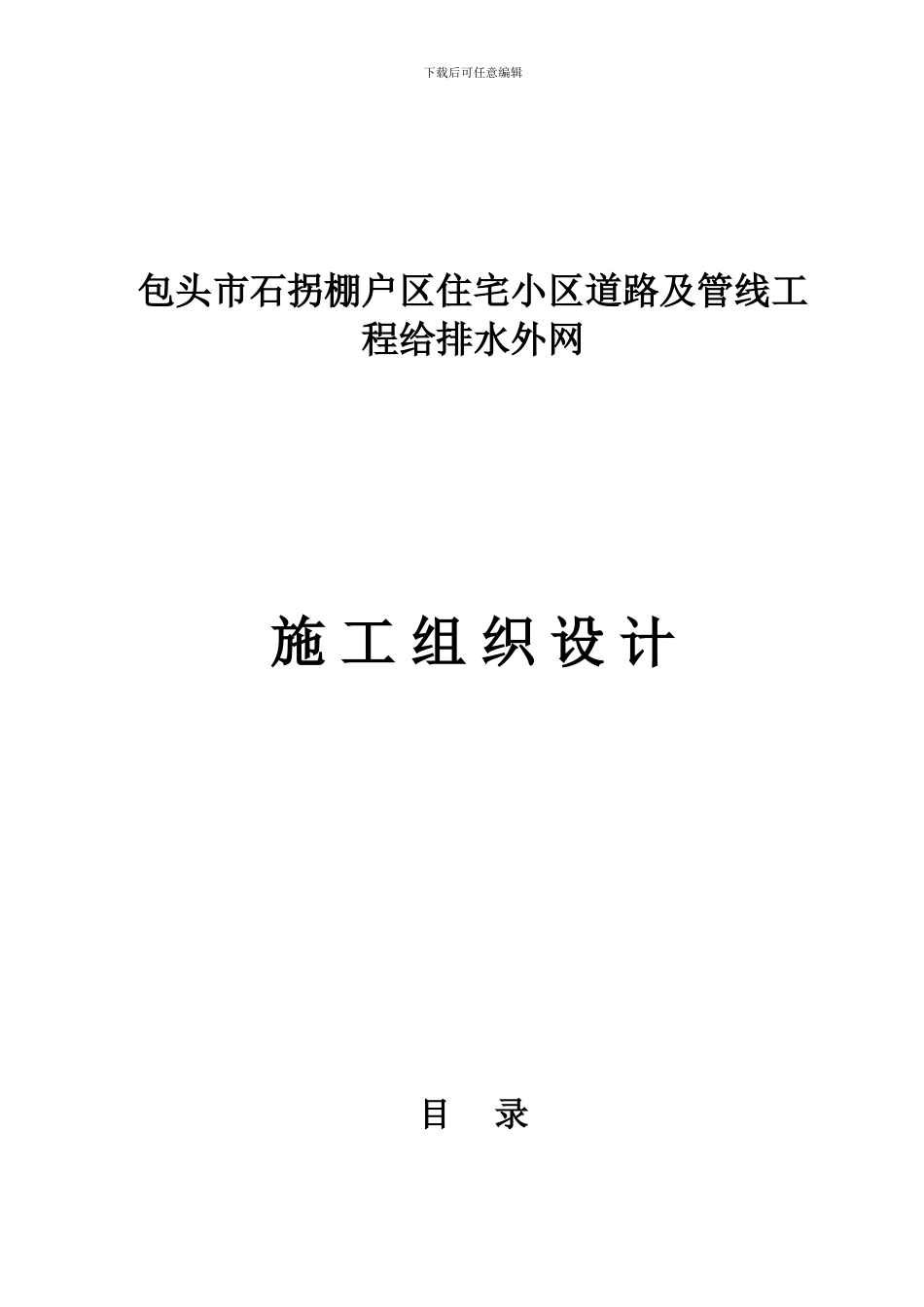

下载后可任意编辑包头市石拐棚户区住宅小区道路及管线工程给排水外网施 工 组 织 设 计目 录下载后可任意编辑一、 工程概况1、 工程简介2、 施工工期及质量要求3、 项目部组织机构框图二、 施工部署及施工方案三、 工程质量保证体系和质量保证措施四、 工程安全保证体系和安全保证措施五、 工期保证措施六、 拟投入的主要施工机械设备表七、 主要材料的采购、运输、进场八、 地下管线及其它地下设施的保护、加固措施九、 保证文明施工，降低环境污染措施一、工程概况1、工程简介 本工程为包头市石拐棚户区住宅小区道路及管线工程，排水管标高以管内底计，给水管、纯净水管以管中心计。管道标高为绝对标高。给下载后可任意编辑水管、纯净水管采纳 PSP 钢塑复合管。排水管道、管件采纳聚氯乙烯双壁波纹管材料。PSP 钢塑复合管采纳热熔连接，管道与阀门采纳法兰连接；排水 PVC-U 双壁波纹管材，橡胶圈密封，承插连接。阀门井、消火栓井、水表井、排水检查井的井盖、井座均采纳重型铸铁井盖、井座；各给水阀门井内均设绿化用给水接口。给水管道工作压力 0.60MP。外网设计采纳铠装电缆直埋敷设方式，埋深室外地坪下 1.2 米。埋地敷设的电缆之间及与其他各种设施交叉时采纳穿钢管保护。管路铺设在热水管的下面是为 0.2 米，上面时为 0.3 米。管路铺设在蒸汽管下面时为 0.5米，上面时为 1 米不能符合上述要求时应实行隔热措施。灯杆采纳金属杆，灯头采纳节能路灯，80W，高 6M。电源送入Ⅱ接箱时，应穿钢管保护，电源送入Ⅱ接箱后，将零线引出室外做重复接地，重复接地电阻不得大于 10 欧姆。本工程供水压力为≦0.6Mpa，回水压力：≦0.4Mpa，供回水温度：商店为 75/55℃，住宅为 75/55℃采纳直埋敷设。混凝土路面采纳 C30 混凝土，水泥混石料强度不低于二级，混凝土含沙率不大于 30%，二灰沙砾基层不宜低于 4 级，材料组成应符合级配要求：细长及扁平颗粒含量不宜超过 20%；石料最大粒径不应大于 60mm；小于0.5mm 细粒的含量一般为 10~20%塑性指数为 4~6。石灰的等级不应低于 3级，石灰用量为 12%。路面表面采纳刻槽或拉毛等方法制作，表面构造深度为 0.6mm。各种类型道口曲线切线部位与现有道路相接端的两条横缝的直线均设胀缝，其纵向和横向接缝应垂直相交，纵缝两侧的横缝不得相互错位，路口接缝设置中，接缝边长不得小于 1m，转角处大于 75度。纵缝和纵向施工缝为平缝，上部应锯切槽口，深度为...
