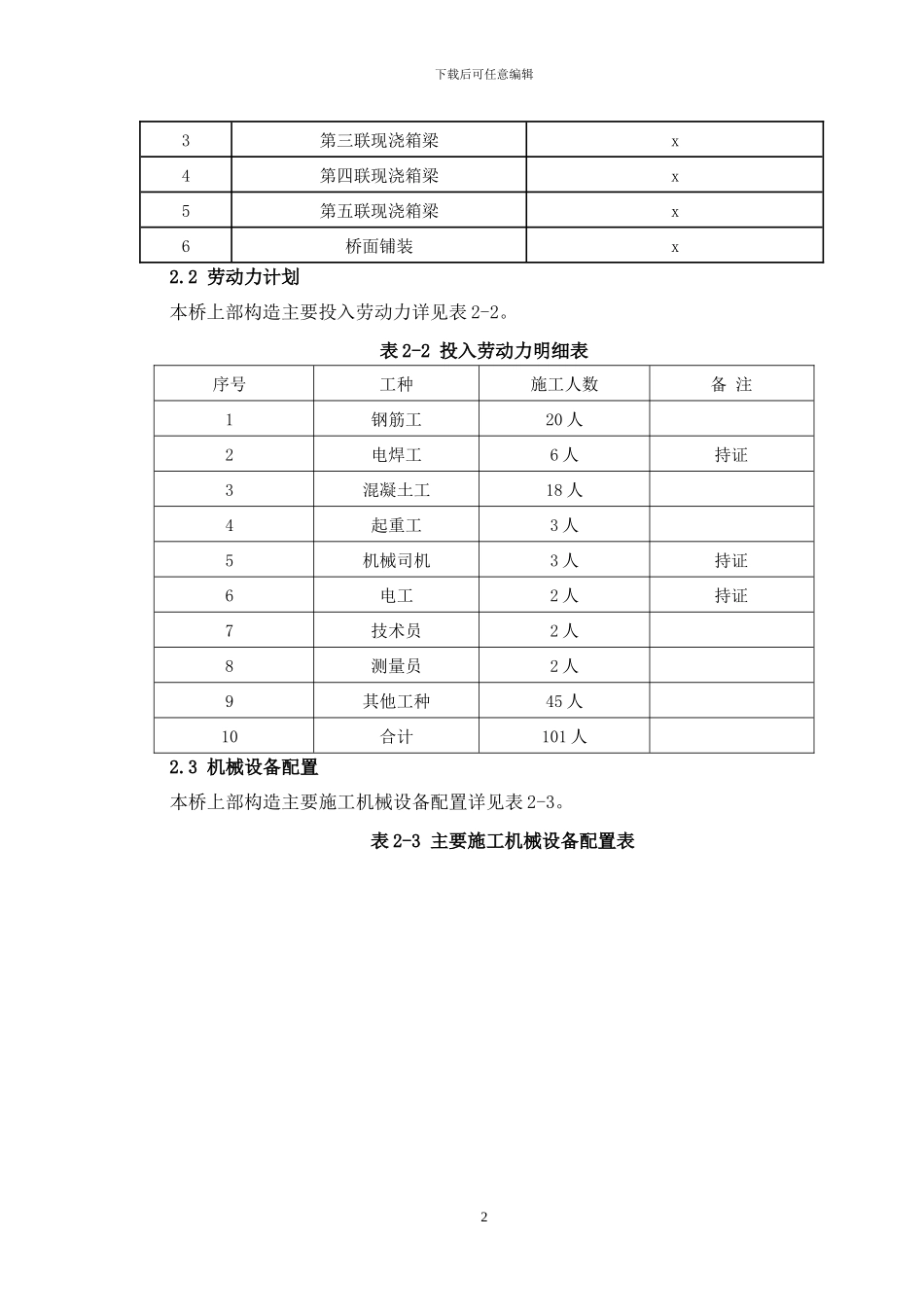

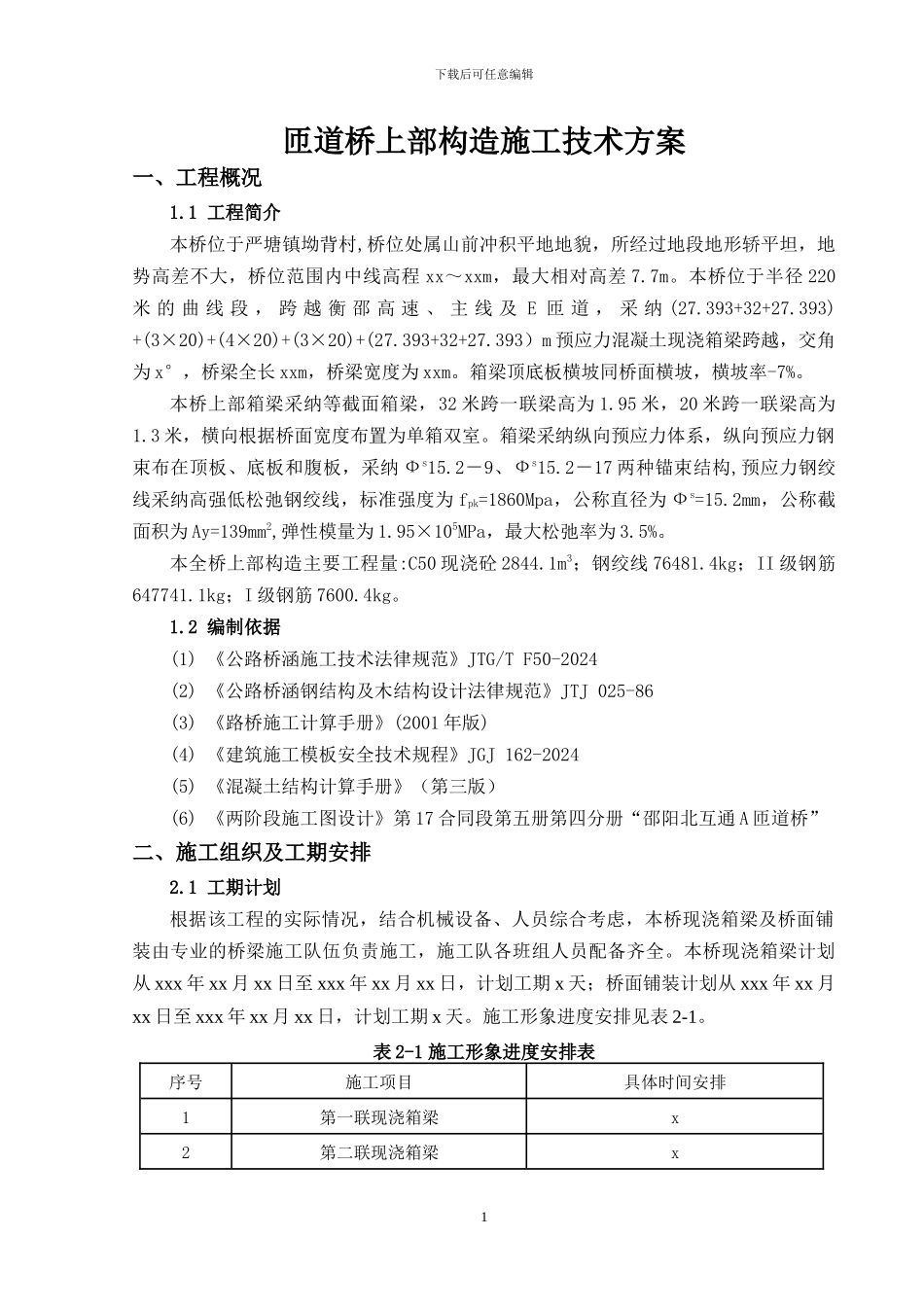

下载后可任意编辑下载后可任意编辑匝道桥上部构造施工技术方案一、工程概况1.1 工程简介本桥位于严塘镇坳背村,桥位处属山前冲积平地地貌，所经过地段地形轿平坦，地势高差不大，桥位范围内中线高程 xx～xxm，最大相对高差 7.7m。本桥位于半径 220米 的 曲 线 段 ， 跨 越 衡 邵 高 速 、 主 线 及 E 匝 道 ， 采 纳 (27.393+32+27.393) +(3×20)+(4×20)+(3×20)+(27.393+32+27.393）m 预应力混凝土现浇箱梁跨越，交角为 x°，桥梁全长 xxm，桥梁宽度为 xxm。箱梁顶底板横坡同桥面横坡，横坡率-7%。本桥上部箱梁采纳等截面箱梁，32 米跨一联梁高为 1.95 米，20 米跨一联梁高为1.3 米，横向根据桥面宽度布置为单箱双室。箱梁采纳纵向预应力体系，纵向预应力钢束布在顶板、底板和腹板，采纳 Фs15.2－9、Фs15.2－17 两种锚束结构,预应力钢绞线采纳高强低松弛钢绞线，标准强度为 fpk=1860Mpa，公称直径为 Фs=15.2mm，公称截面积为 Ay=139mm2,弹性模量为 1.95×105MPa，最大松弛率为 3.5%。本全桥上部构造主要工程量:C50 现浇砼 2844.1m3；钢绞线 76481.4kg；II 级钢筋647741.1kg；I 级钢筋 7600.4kg。1.2 编制依据(1) 《公路桥涵施工技术法律规范》JTG/T F50-2024(2) 《公路桥涵钢结构及木结构设计法律规范》JTJ 025-86(3) 《路桥施工计算手册》(2001 年版)(4) 《建筑施工模板安全技术规程》JGJ 162-2024(5) 《混凝土结构计算手册》（第三版）(6) 《两阶段施工图设计》第 17 合同段第五册第四分册“邵阳北互通 A 匝道桥”二、施工组织及工期安排2.1 工期计划根据该工程的实际情况，结合机械设备、人员综合考虑，本桥现浇箱梁及桥面铺装由专业的桥梁施工队伍负责施工，施工队各班组人员配备齐全。本桥现浇箱梁计划从 xxx 年 xx 月 xx 日至 xxx 年 xx 月 xx 日，计划工期 x 天；桥面铺装计划从 xxx 年 xx 月xx 日至 xxx 年 xx 月 xx 日，计划工期 x 天。施工形象进度安排见表 2-1。表 2-1 施工形象进度安排表序号施工项目具体时间安排1第一联现浇箱梁x2第二联现浇箱梁x1下载后可任意编辑3第三联现浇箱梁x4第四联现浇箱梁x5第五联现浇箱梁x6桥面铺装x2.2 劳动力计划本桥上部构造主要投入劳动力详见表 2-2。表 2-2 投入劳动力明细表序号工种施工人数备 注1钢筋工20 人 2电焊工6 人持证3混凝土工18 人 4起重工3 人 5机械司机3 人持证6电工...
