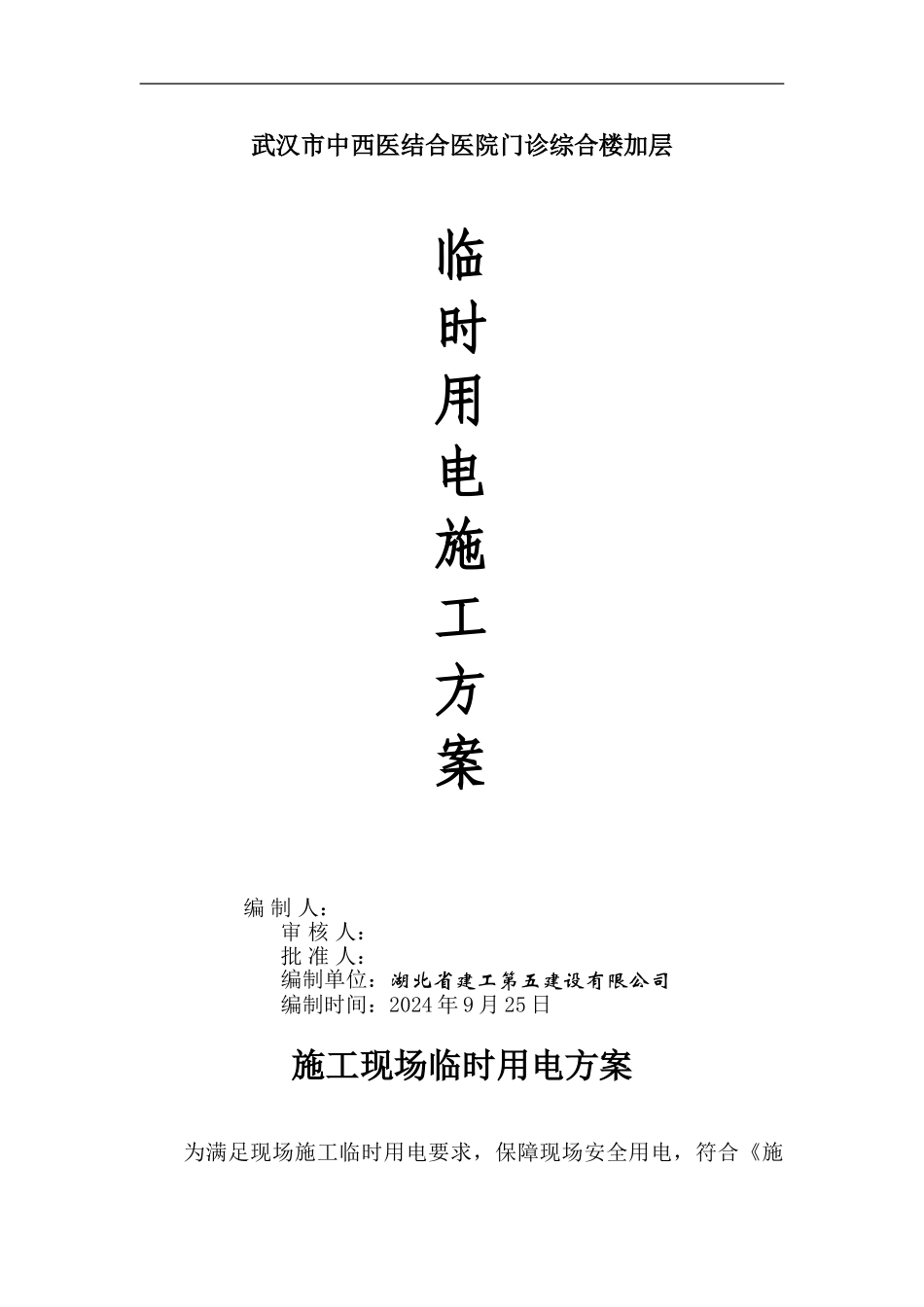

武汉市中西医结合医院门诊综合楼加层 临时用电施工方案 编 制 人： 审 核 人： 批 准 人： 编制单位：湖北省建工第五建设有限公司 编制时间：2024 年 9 月 25 日施工现场临时用电方案为满足现场施工临时用电要求，保障现场安全用电，符合《施下载后可任意编辑工现场临时用电安全技术法律规范》（JGJ46-2024）及强制性条文的要求，杜绝现场用电事故的发生，特制定本临时用电方案。一、工程概况： 武汉市中西医结合医院门诊综合楼由武汉市建筑设计院设计，2024 年建成并投入使用至今。原设计主体建筑 12 层（基础设计按 15层荷载考虑），主要用于各个科室病房和手术室；群楼 6 层主要为门诊医技。原结构形式为框架剪力墙结构，现将原门诊综合楼主楼加建四层，层高 3.6m，新增建筑面积 5466.96㎡，由原来的十二层改为十六层。工期 240 日历天。施工现场动力和照明总功率约为300kw。二、施工现场配电线路：1、动力线路： 由建设方提供的电源用标准电缆实行采纳架空线路接到施工场地的配电房，再从该配电房采纳架空线路方式接到场中配电房的总配电柜，进出线要排列整齐、匹配合理，严禁使用绝缘差、老化、漏电的导线,使用崭新的标准电缆线。2、照明线路： 由施工场地的总配电柜引向办公室、宿舍,整个线路套塑管安装,安全可靠,沿墙顶端行走,采纳护套绝缘导线,法律规范合理（照明线路及电灯具不能小于规定距离）。严禁使用电炉,一切布设符合要求,按标准施工。3、导线的相序排列： 施工现场输电线路一般采纳三相五线制。即三根相线（火线）一根工作零线，一根保护零线，五根线必须水平架设在同一横担上。即为：L1, N, L2，L3, PE.三、配电箱与开关箱的设置原则1、配电箱应分级设置，即三级配电：在一级总配电箱下设二级分配电箱，分配电箱以下设三级开关箱，并在三级（末级）开关箱设漏电保护器，开关箱以下再设置用电设备。2、配电箱与开关箱的位置确定1下载后可任意编辑分配电箱与开关箱的距离不得超过 30 米，开关箱与控制设备的水平距离不得超过 3 米。施工现场，开关箱的设置环境应符合以下要求，且应保证有足够的空间和通道，不得在其周围堆放有碍操作、维修和通行的障碍物及生产灌木杂草等。A、干燥、通风、常温。B、周围不得有易燃易爆物、腐蚀性气体、蒸气、烟气、液体及其它有害物质。C、无物体打击、撞击和强烈振动。D、无液体侵溅。E、无热源烘烤。F、防雨、防尘。3、配电箱、开关箱的安全要求A、必须采...
