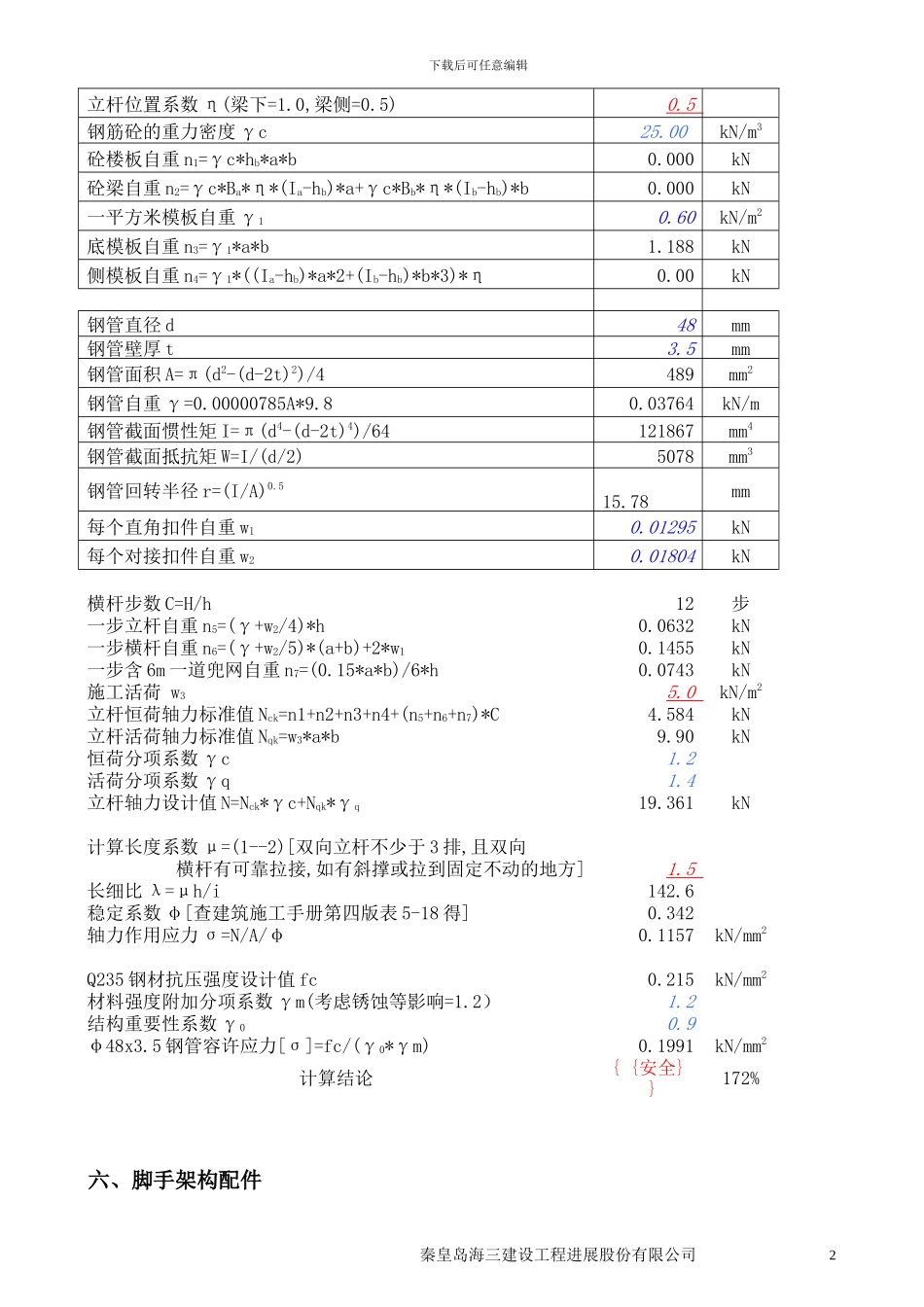

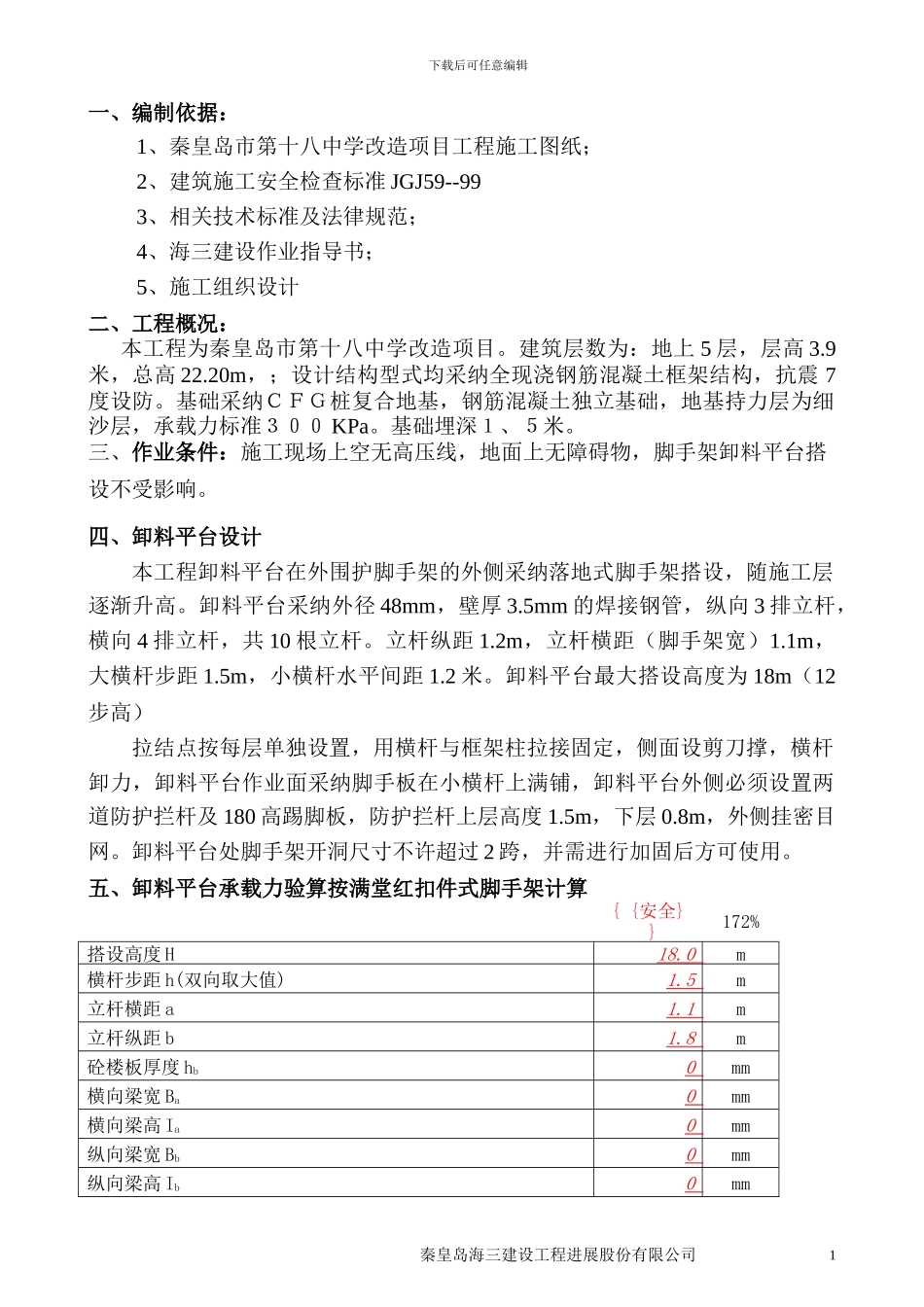

下载后可任意编辑 目录一、编制依据…………………………………………………………………（1）二、工程概况…………………………………………………………………（1）三、作业条件…………………………………………………………………（1）四、卸料平台设计……………………………………………………………（1）五、卸料平台承载力计算……………………………………………………（1）六、脚手架配件………………………………………………………………（3）七、卸料平台搭设……………………………………………………………（3）八、安全技术措施……………………………………………………………（4） 秦皇岛海三建设工程进展股份有限公司0下载后可任意编辑一、编制依据：1、秦皇岛市第十八中学改造项目工程施工图纸；2、建筑施工安全检查标准 JGJ59--993、相关技术标准及法律规范；4、海三建设作业指导书；5、施工组织设计二、工程概况：本工程为秦皇岛市第十八中学改造项目。建筑层数为：地上 5 层，层高 3.9米，总高 22.20m，；设计结构型式均采纳全现浇钢筋混凝土框架结构，抗震 7度设防。基础采纳ＣＦＧ桩复合地基，钢筋混凝土独立基础，地基持力层为细沙层，承载力标准３００ KPa。基础埋深１、５米。三、作业条件：施工现场上空无高压线，地面上无障碍物，脚手架卸料平台搭设不受影响。四、卸料平台设计本工程卸料平台在外围护脚手架的外侧采纳落地式脚手架搭设，随施工层逐渐升高。卸料平台采纳外径 48mm，壁厚 3.5mm 的焊接钢管，纵向 3 排立杆，横向 4 排立杆，共 10 根立杆。立杆纵距 1.2m，立杆横距（脚手架宽）1.1m，大横杆步距 1.5m，小横杆水平间距 1.2 米。卸料平台最大搭设高度为 18m（12步高）拉结点按每层单独设置，用横杆与框架柱拉接固定，侧面设剪刀撑，横杆卸力，卸料平台作业面采纳脚手板在小横杆上满铺，卸料平台外侧必须设置两道防护拦杆及 180 高踢脚板，防护拦杆上层高度 1.5m，下层 0.8m，外侧挂密目网。卸料平台处脚手架开洞尺寸不许超过 2 跨，并需进行加固后方可使用。五、卸料平台承载力验算按满堂红扣件式脚手架计算{ {安全} }172%搭设高度 H18.0 m横杆步距 h(双向取大值)1.5 m立杆横距 a1.1 m立杆纵距 b1.8 m砼楼板厚度 hb0 mm横向梁宽 Ba0 mm横向梁高 Ia0 mm纵向梁宽 Bb0 mm纵向梁高 Ib0 mm 秦皇岛海三建设工程进展股份有限公司1下载后可任意编辑立杆位置系...
