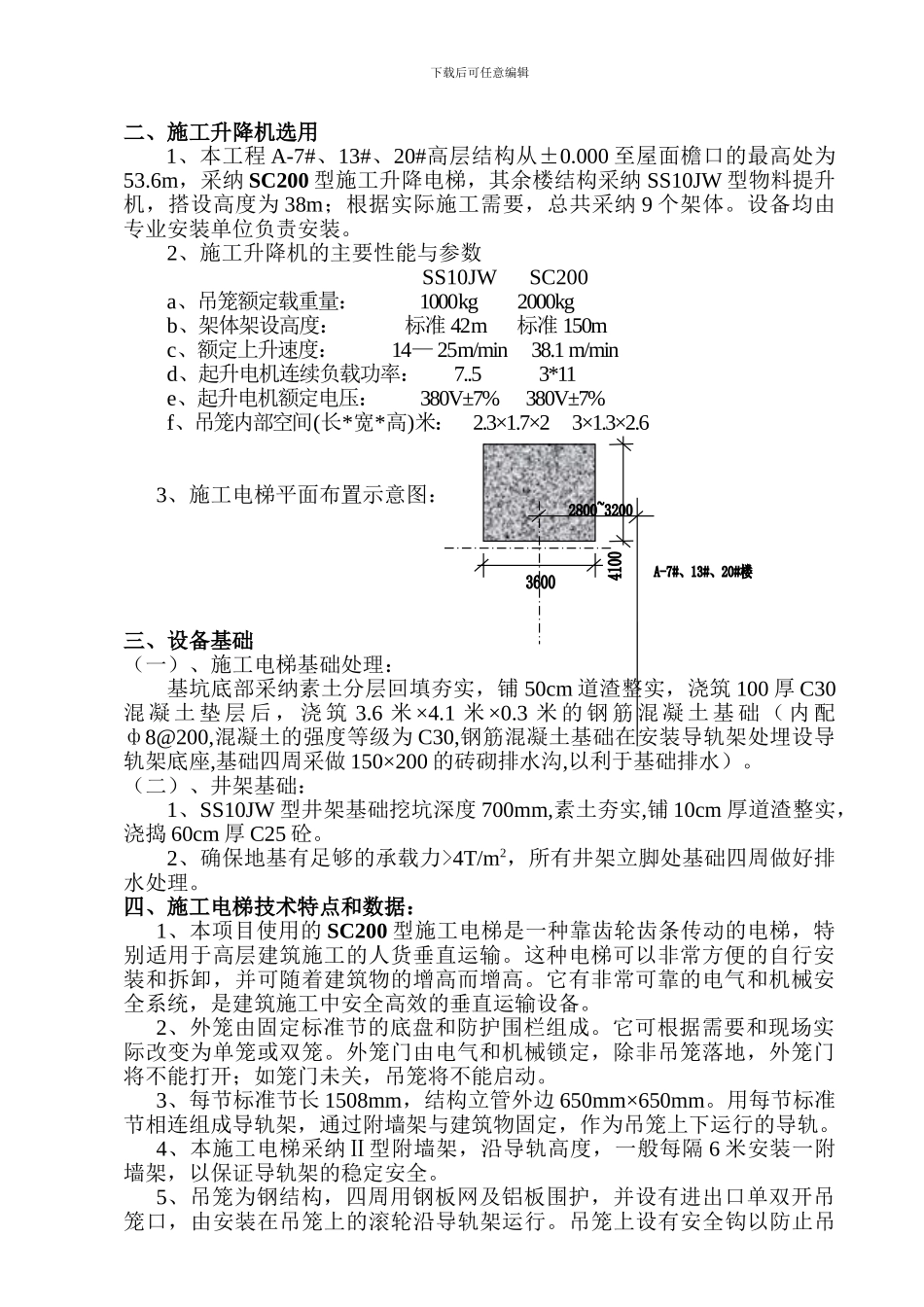

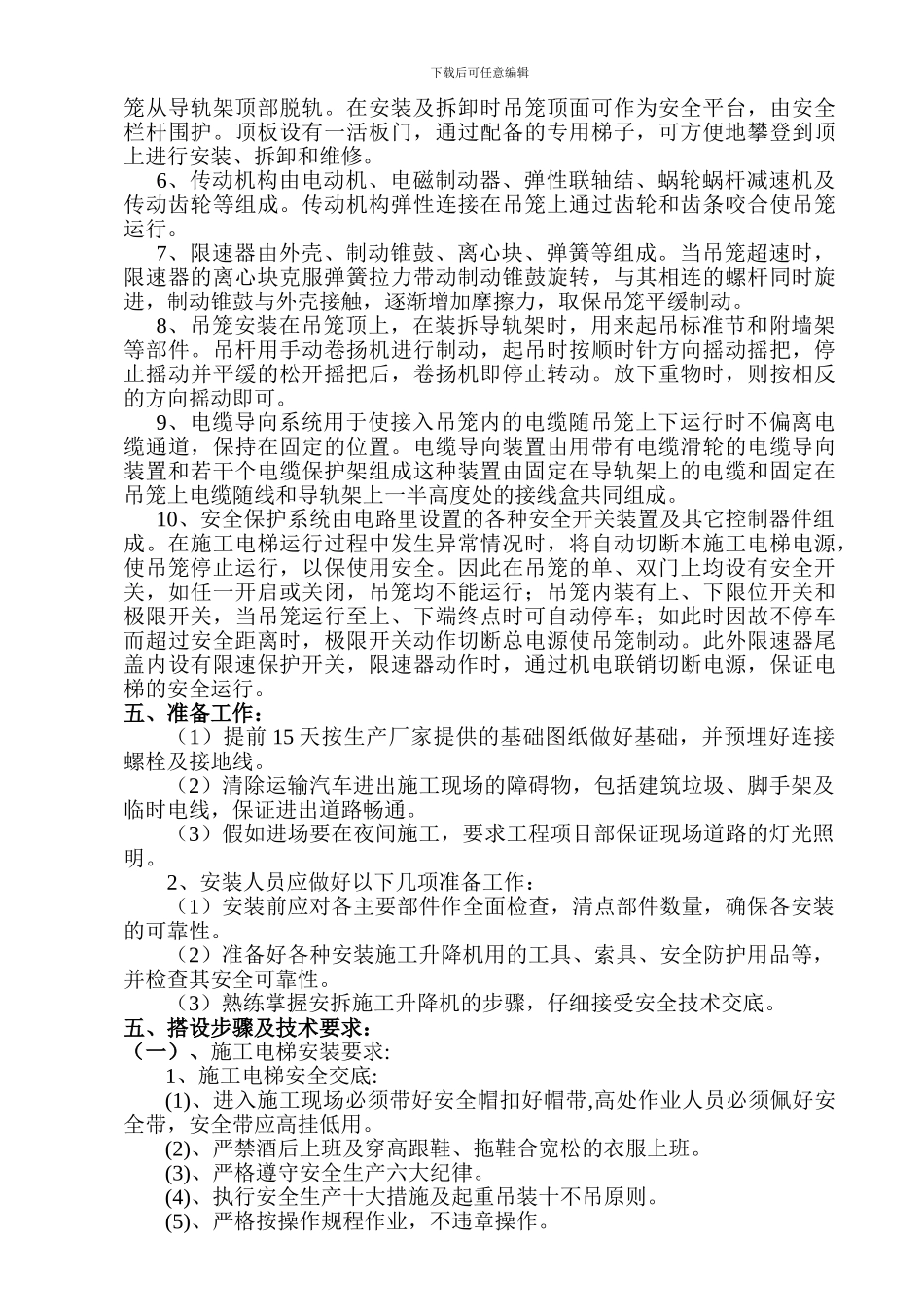

下载后可任意编辑施 工 升 降 机 施工方案一、工程概况下载后可任意编辑二、施工升降机选用1、本工程 A-7#、13#、20#高层结构从±0.000 至屋面檐口的最高处为53.6m，采纳 SC200 型施工升降电梯，其余楼结构采纳 SS10JW 型物料提升机，搭设高度为 38m；根据实际施工需要，总共采纳 9 个架体。设备均由专业安装单位负责安装。2、施工升降机的主要性能与参数 SS10JW SC200a、吊笼额定载重量： 1000kg 2000kgb、架体架设高度： 标准 42m 标准 150mc、额定上升速度： 14— 25m/min 38.1 m/mind、起升电机连续负载功率： 7..5 3*11e、起升电机额定电压： 380V±7% 380V±7%f、吊笼内部空间(长*宽*高)米： 2.3×1.7×2 3×1.3×2.63、施工电梯平面布置示意图： 三、设备基础（一）、施工电梯基础处理：基坑底部采纳素土分层回填夯实，铺 50cm 道渣整实，浇筑 100 厚 C30混 凝 土 垫 层 后 ， 浇 筑 3.6 米 ×4.1 米 ×0.3 米 的 钢 筋 混 凝 土 基 础 （ 内 配ф8@200,混凝土的强度等级为 C30,钢筋混凝土基础在安装导轨架处埋设导轨架底座,基础四周采做 150×200 的砖砌排水沟,以利于基础排水）。（二）、井架基础：1、SS10JW 型井架基础挖坑深度 700mm,素土夯实,铺 10cm 厚道渣整实，浇捣 60cm 厚 C25 砼。2、确保地基有足够的承载力>4T/m2，所有井架立脚处基础四周做好排水处理。四、施工电梯技术特点和数据：1、本项目使用的 SC200 型施工电梯是一种靠齿轮齿条传动的电梯，特别适用于高层建筑施工的人货垂直运输。这种电梯可以非常方便的自行安装和拆卸，并可随着建筑物的增高而增高。它有非常可靠的电气和机械安全系统，是建筑施工中安全高效的垂直运输设备。2、外笼由固定标准节的底盘和防护围栏组成。它可根据需要和现场实际改变为单笼或双笼。外笼门由电气和机械锁定，除非吊笼落地，外笼门将不能打开；如笼门未关，吊笼将不能启动。3、每节标准节长 1508mm，结构立管外边 650mm×650mm。用每节标准节相连组成导轨架，通过附墙架与建筑物固定，作为吊笼上下运行的导轨。4、本施工电梯采纳Ⅱ型附墙架，沿导轨高度，一般每隔 6 米安装一附墙架，以保证导轨架的稳定安全。5、吊笼为钢结构，四周用钢板网及铝板围护，并设有进出口单双开吊笼口，由安装在吊笼上的滚轮沿导轨架运行。吊笼上设有安全钩以防止吊下载后可任意编辑笼从导轨架顶部脱轨。在安装及拆卸时吊笼...
