升降机卸料平台施工方案VIP免费

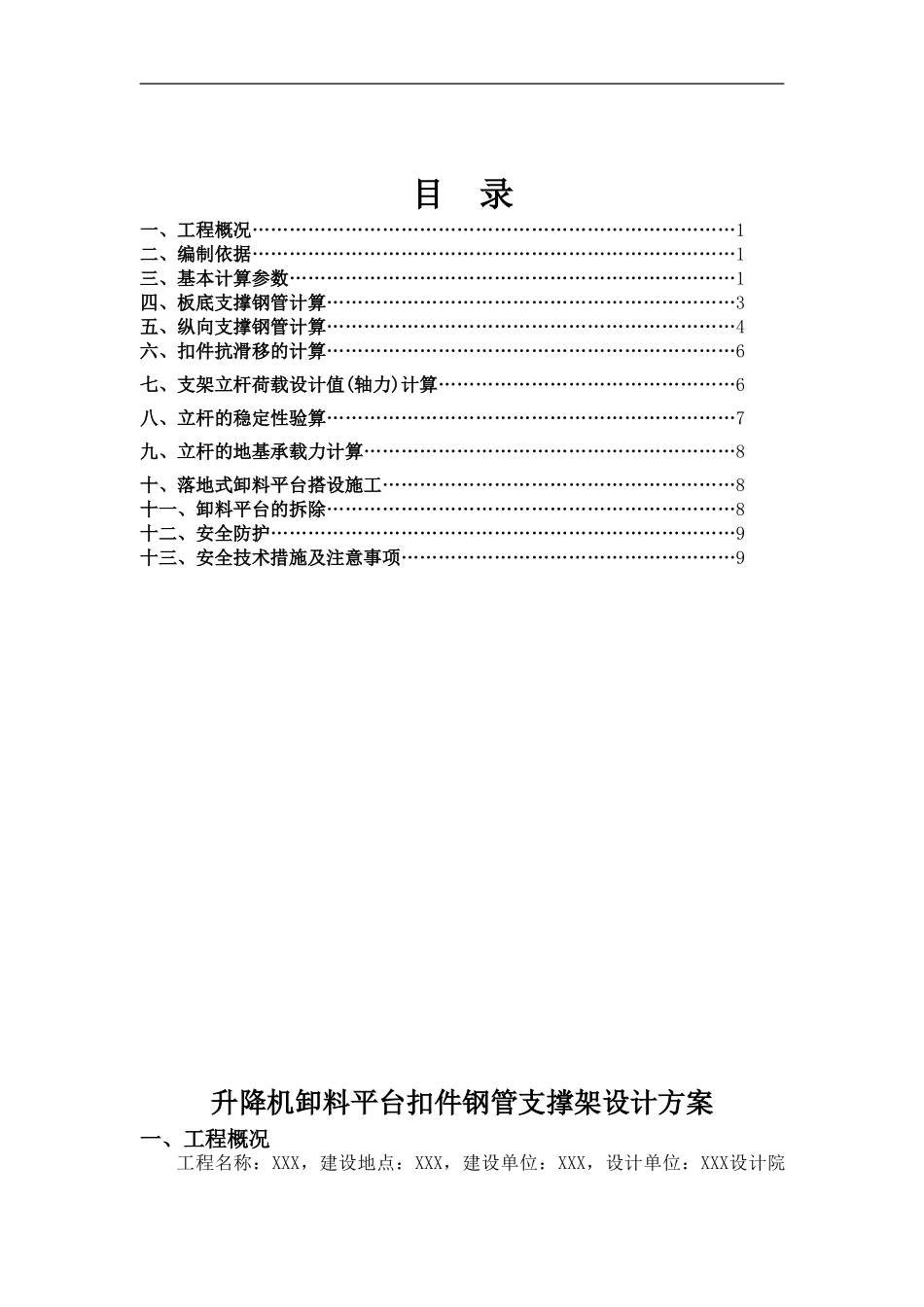

目 录一、工程概况……………………………………………………………………1二、编制依据……………………………………………………………………1三、基本计算参数………………………………………………………………1四、板底支撑钢管计算…………………………………………………………3五、纵向支撑钢管计算…………………………………………………………4六、扣件抗滑移的计算…………………………………………………………6七、支架立杆荷载设计值(轴力)计算…………………………………………6八、立杆的稳定性验算…………………………………………………………7九、立杆的地基承载力计算……………………………………………………8十、落地式卸料平台搭设施工…………………………………………………8十一、卸料平台的拆除…………………………………………………………8十二、安全防护…………………………………………………………………9十三、安全技术措施及注意事项………………………………………………9升降机卸料平台扣件钢管支撑架设计方案一、工程概况工程名称：XXX，建设地点：XXX，建设单位：XXX，设计单位：XXX设计院下载后可任意编辑有限公司，勘察单位：XXX工程地质勘察有限公司，监理单位：XXX有限公司，施工单位：XXX工程有限公司，结构类型：混凝土框架结构，层数：地下一层，层高3.5米，地上十七层，首层层高3.5米，二至十七层层高3.1米。建筑面积：18250平方米，质量标准：国家工程施工质量验收标准（GB50300-2001）合格以上。二、编制依据： 《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024）。 《施工技术》2024.3.《扣件式钢管模板高支撑架设计和使用安全》。三、基本计算参数卸料平台平面搭设尺寸为 0.80m 宽×2.5m 长，最高搭设高度至顶层楼面。使用时逐层往上搭设，平台往外挑 100mm。1.基本参数立杆横距lb(m):0.80，井架横向排数为:1，立杆步距h(m)：1.50；立杆采纳双立杆支撑。立杆纵距la(m):1.60，平台支架计算总高度H(m)：57.00；平台底钢管间距离(mm)：200.00；钢管类型:Φ48×3.0，扣件连接方式：单扣件，取扣件抗滑承载力系数:0.80；2.荷载参数脚手板自重(kN/m2):0.300；栏杆、挡脚板自重(kN/m):0.170；施工人员及卸料荷载(kN/m2):3.000；活荷载同时计算层数：1层。3.地基参数地基土类型:素填土；地基承载力标准值(kPa):120.00；立杆基础底面面积(m2):0.25；地基承载力调整系数:1.00。 -...
