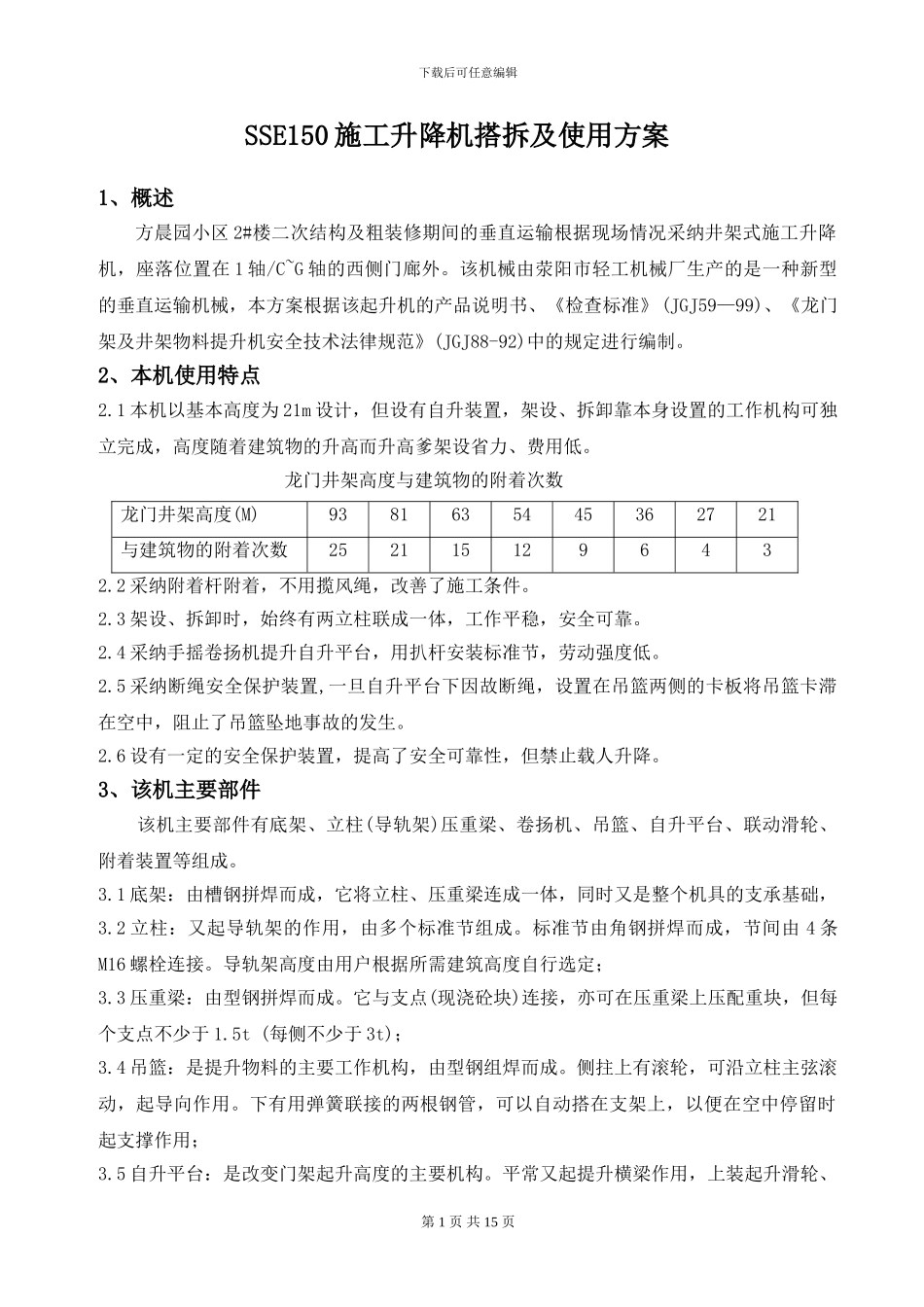

下载后可任意编辑SSE150 施工升降机搭拆及使用方案1、概述方晨园小区 2#楼二次结构及粗装修期间的垂直运输根据现场情况采纳井架式施工升降机，座落位置在 1 轴/C~G 轴的西侧门廊外。该机械由荥阳市轻工机械厂生产的是一种新型的垂直运输机械，本方案根据该起升机的产品说明书、《检查标准》(JGJ59—99)、《龙门架及井架物料提升机安全技术法律规范》(JGJ88-92)中的规定进行编制。2、本机使用特点2.1 本机以基本高度为 21m 设计，但设有自升装置，架设、拆卸靠本身设置的工作机构可独立完成，高度随着建筑物的升高而升高爹架设省力、费用低。龙门井架高度与建筑物的附着次数龙门井架高度(M)9381635445362721与建筑物的附着次数2521151296432.2 采纳附着杆附着，不用揽风绳，改善了施工条件。2.3 架设、拆卸时，始终有两立柱联成一体，工作平稳，安全可靠。2.4 采纳手摇卷扬机提升自升平台，用扒杆安装标准节，劳动强度低。2.5 采纳断绳安全保护装置,一旦自升平台下因故断绳，设置在吊篮两侧的卡板将吊篮卡滞在空中，阻止了吊篮坠地事故的发生。2.6 设有一定的安全保护装置，提高了安全可靠性，但禁止载人升降。3、该机主要部件 该机主要部件有底架、立柱(导轨架)压重梁、卷扬机、吊篮、自升平台、联动滑轮、附着装置等组成。3.1 底架：由槽钢拼焊而成，它将立柱、压重梁连成一体，同时又是整个机具的支承基础，3.2 立柱：又起导轨架的作用，由多个标准节组成。标准节由角钢拼焊而成，节间由 4 条M16 螺栓连接。导轨架高度由用户根据所需建筑高度自行选定；3.3 压重梁：由型钢拼焊而成。它与支点(现浇砼块)连接，亦可在压重梁上压配重块，但每个支点不少于 1.5t (每侧不少于 3t)；3.4 吊篮：是提升物料的主要工作机构，由型钢组焊而成。侧拄上有滚轮，可沿立柱主弦滚动，起导向作用。下有用弹簧联接的两根钢管，可以自动搭在支架上，以便在空中停留时起支撑作用； 3.5 自升平台：是改变门架起升高度的主要机构。平常又起提升横梁作用，上装起升滑轮、第 1 页 共 15 页下载后可任意编辑套架、手动卷扬机、自翻卡板和扒杆，它把两立柱始终连成一整体门架，又可利用扭杆增减标准节，利用手动卷扬机实现平台升降，通过自翻卡板自动停在所需高度的立架横梁上，从而改善了门架的起升高度，配有自升平台，是新型门架升降机与老式门架升降机的主要区别； 3.6 支架：系角钢组焊件，固定于某一标准节下部水平杆上，高度由进出...
