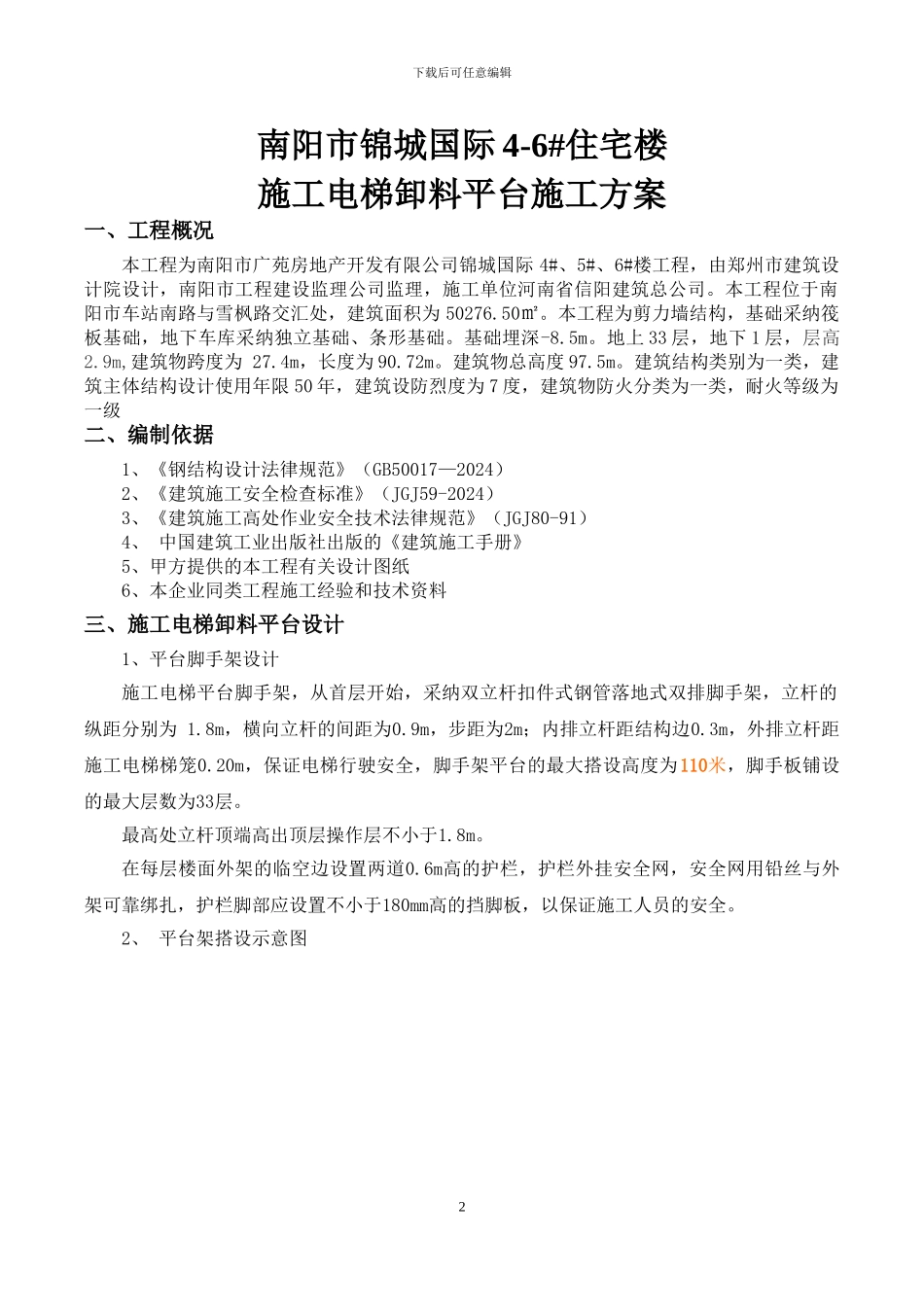

下载后可任意编辑南阳市锦城国际 4-6#住宅楼施工电梯卸料平台施工方案编制：审核：河南省信阳建筑总公司二〇一三年十月十六日1下载后可任意编辑南阳市锦城国际 4-6#住宅楼施工电梯卸料平台施工方案一、工程概况本工程为南阳市广苑房地产开发有限公司锦城国际 4#、5#、6#楼工程，由郑州市建筑设计院设计，南阳市工程建设监理公司监理，施工单位河南省信阳建筑总公司。本工程位于南阳市车站南路与雪枫路交汇处，建筑面积为 50276.50㎡。本工程为剪力墙结构，基础采纳筏板基础，地下车库采纳独立基础、条形基础。基础埋深-8.5m。地上 33 层，地下 1 层，层高2.9m,建筑物跨度为 27.4m，长度为 90.72m。建筑物总高度 97.5m。建筑结构类别为一类，建筑主体结构设计使用年限 50 年，建筑设防烈度为 7 度，建筑物防火分类为一类，耐火等级为一级二、编制依据1、《钢结构设计法律规范》（GB50017—2024）2、《建筑施工安全检查标准》（JGJ59-2024）3、《建筑施工高处作业安全技术法律规范》（JGJ80-91）4、 中国建筑工业出版社出版的《建筑施工手册》5、甲方提供的本工程有关设计图纸6、本企业同类工程施工经验和技术资料三、施工电梯卸料平台设计1、平台脚手架设计施工电梯平台脚手架，从首层开始，采纳双立杆扣件式钢管落地式双排脚手架，立杆的纵距分别为 1.8m，横向立杆的间距为0.9m，步距为2m；内排立杆距结构边0.3m，外排立杆距施工电梯梯笼0.20m，保证电梯行驶安全，脚手架平台的最大搭设高度为110米，脚手板铺设的最大层数为33层。最高处立杆顶端高出顶层操作层不小于1.8m。在每层楼面外架的临空边设置两道0.6m高的护栏，护栏外挂安全网，安全网用铅丝与外架可靠绑扎，护栏脚部应设置不小于180mm高的挡脚板，以保证施工人员的安全。2、 平台架搭设示意图2下载后可任意编辑中国建筑中国建筑中国建筑中国建筑50*100方木@250，并用铁线固定φ48×3.0钢管@300废旧模板满铺施工电梯入楼层节点图密目安全网满挂3下载后可任意编辑50*100方木@250，并用铁线固定φ48×3.0钢管@300废旧模板满铺施工电梯入楼层节点图 3、 防电避雷措施3.1 施工电梯顶部应安装防雷装置，采纳Ф12镀锌圆钢制作成Y形防雷装置，与施工电梯4下载后可任意编辑标准节焊接连接，保证防雷接地电阻值不大于4Ω，或避雷设计时采纳钢柱壁作为避雷引下线，钢柱与楼面钢梁焊接，施工电梯出入口平台可用2Φ12的钢筋与楼面钢梁双面焊接6d，作为避雷措施。3.2 当采纳导轨...
