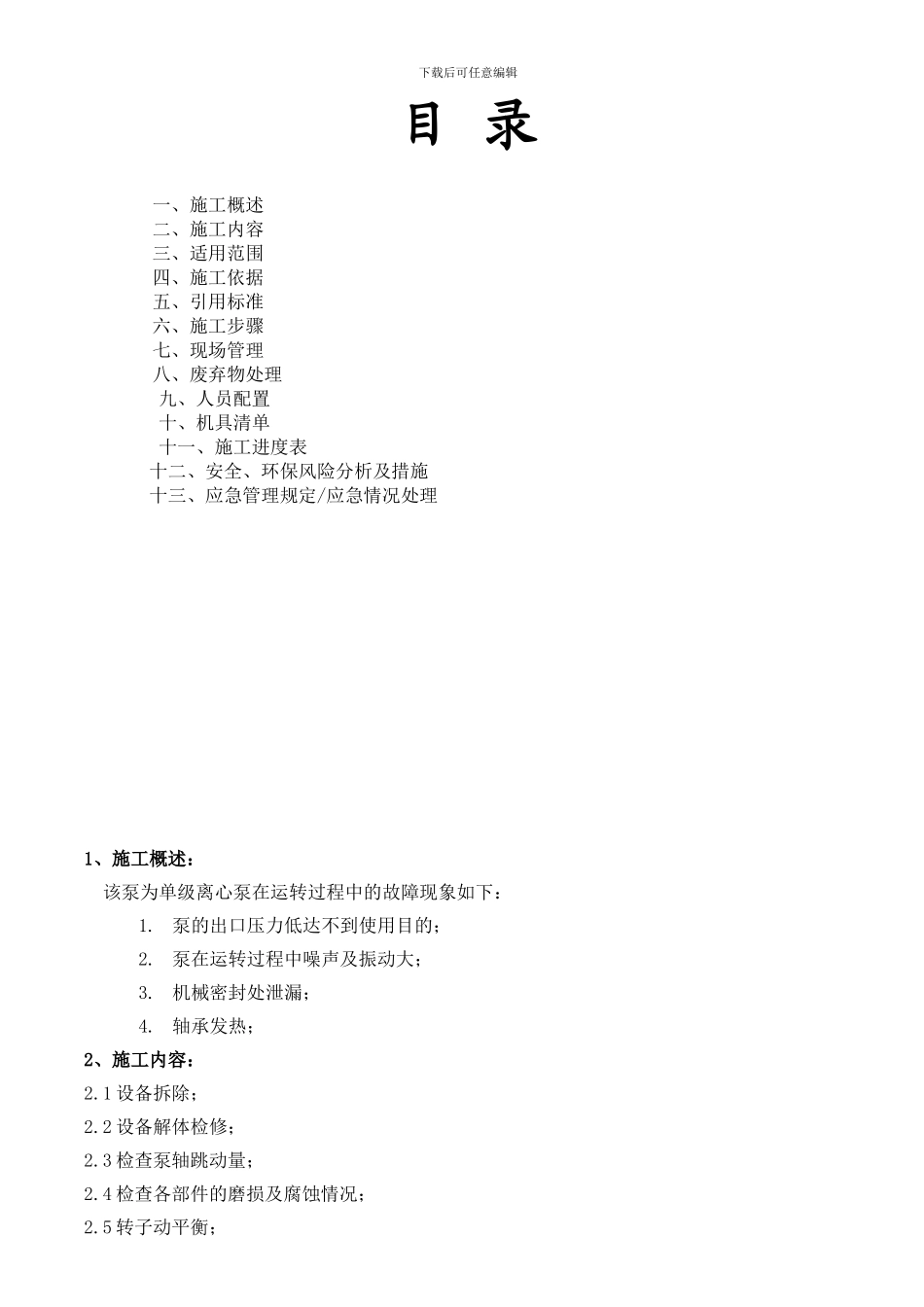

下载后可任意编辑项目编号：（合同号或委托号） 单 级 离 心 泵 检 查 维 修施 工 方 案编制： 审核： 批准： 油田建设渤海装备分公司维修改造分公司二○○六年 八 月 二十八 日下载后可任意编辑目 录一、施工概述二、施工内容三、适用范围四、施工依据五、引用标准六、施工步骤七、现场管理八、废弃物处理九、人员配置十、机具清单十一、施工进度表十二、安全、环保风险分析及措施十三、应急管理规定/应急情况处理1、施工概述：该泵为单级离心泵在运转过程中的故障现象如下：1.泵的出口压力低达不到使用目的；2.泵在运转过程中噪声及振动大；3.机械密封处泄漏；4.轴承发热；2、施工内容：2.1 设备拆除；2.2 设备解体检修；2.3 检查泵轴跳动量；2.4 检查各部件的磨损及腐蚀情况；2.5 转子动平衡；下载后可任意编辑2.6 设备安装、调试；3、适用范围：本方案适用于此次对该泵单级离心泵检修的施工中的技术问题根据本方案执行。4、施工依据：经业主审批的施工方案；公司第三层文件（指导手册、管理制度）；5、引用标准和法律规范：《中国石化总公司离心泵维护检修规程》 SHS 01013-92《船用离心水泵修理技术要求》 CB/T 3706-1995《泵的振动测量与评价方法》 JB/T 8097-95《离心泵、混流泵、轴流泵、和旋涡泵试验方法》 GB 3216-896、施工步骤：6.1 设备拆除6.1.1 与平台有关人员联系，审定施工方案，准备工具，清理附近障碍物；6.1.2 联系平台相关人员对该泵进行电气和系统隔离并对隔离工作进行双方确认；6.1.3 打开泵体下部的排放丝堵对泵体及系统中的介质进行防空，在拆卸丝堵时，动作要慢，避开由于出口阀门关闭不严造成泄漏现象。假如泄漏严重，必须与平台联系；6.1.4 拆除泵体进出口法兰螺栓；6.1.5 拆除联轴器保护罩；6.1.6 拆除泵与电机之间的联轴器，并做好标识，拆卸泵体的地脚螺栓；6.1.7 将泵体总成运离安装地点，运至指定的维修地点；6.2 设备解体6.2.1 用拉力器拆除泵轴端的联轴器，注意将键与靠背轮保存好；6.2.2 拆除泵盖与泵壳的连接螺栓，将叶轮从泵壳中脱开；6.2.3 用套筒扳手松开叶轮锁母，拆卸叶轮，假如拆卸困难可加热后在拆卸；6.2.4 拆卸机械密封压盖螺栓和轴承箱与泵盖的连接螺栓，将泵盖和轴承箱脱开；6.2.5 依次取下机封压套、弹簧、动环、机封压盖、挡水环；6.2.6 拆卸驱动端轴承座的连接螺栓，取下轴承座；6.2.7 用橡胶榔头或铜棒由非驱动端锤击泵轴，从驱动端一侧取...
