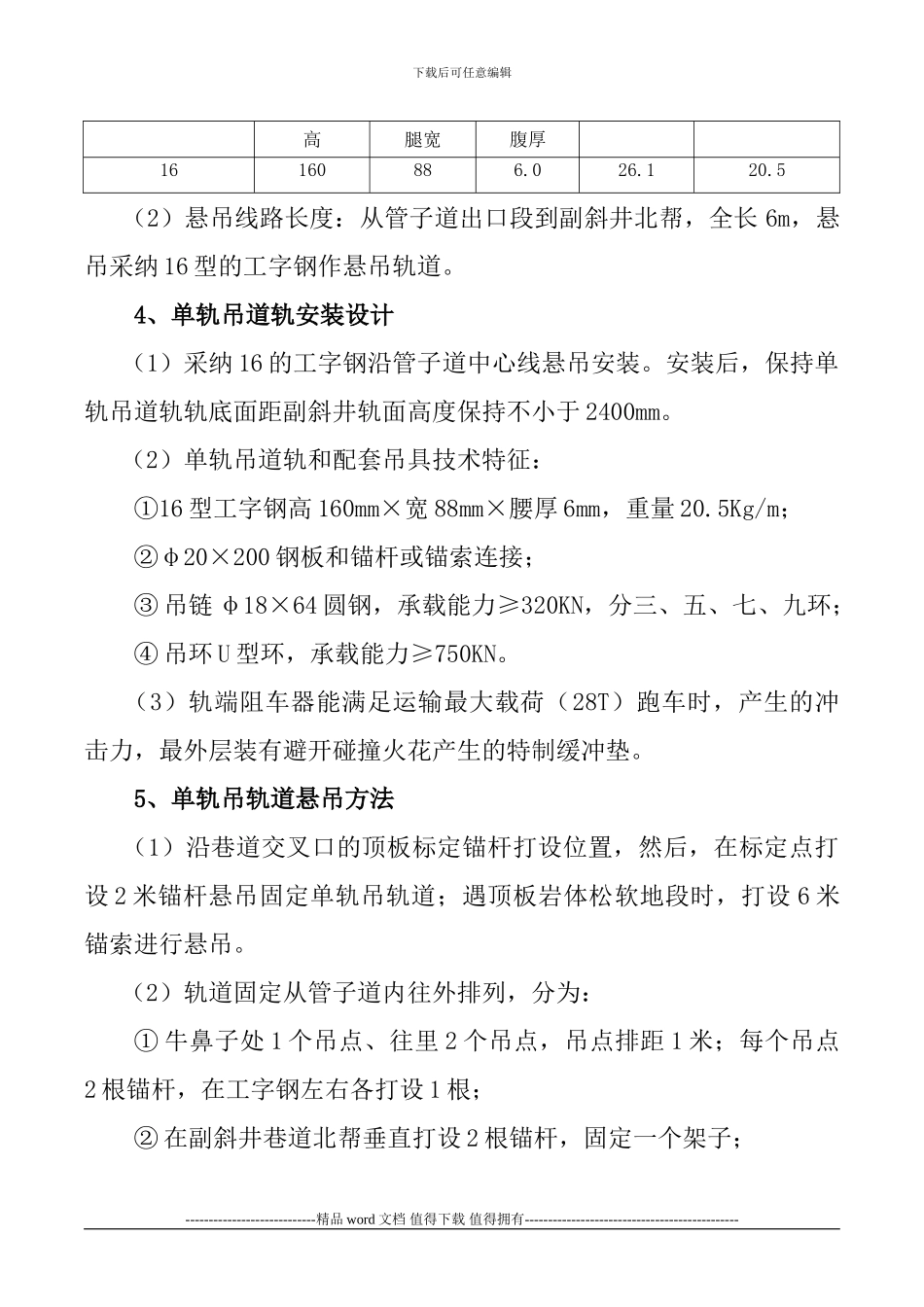

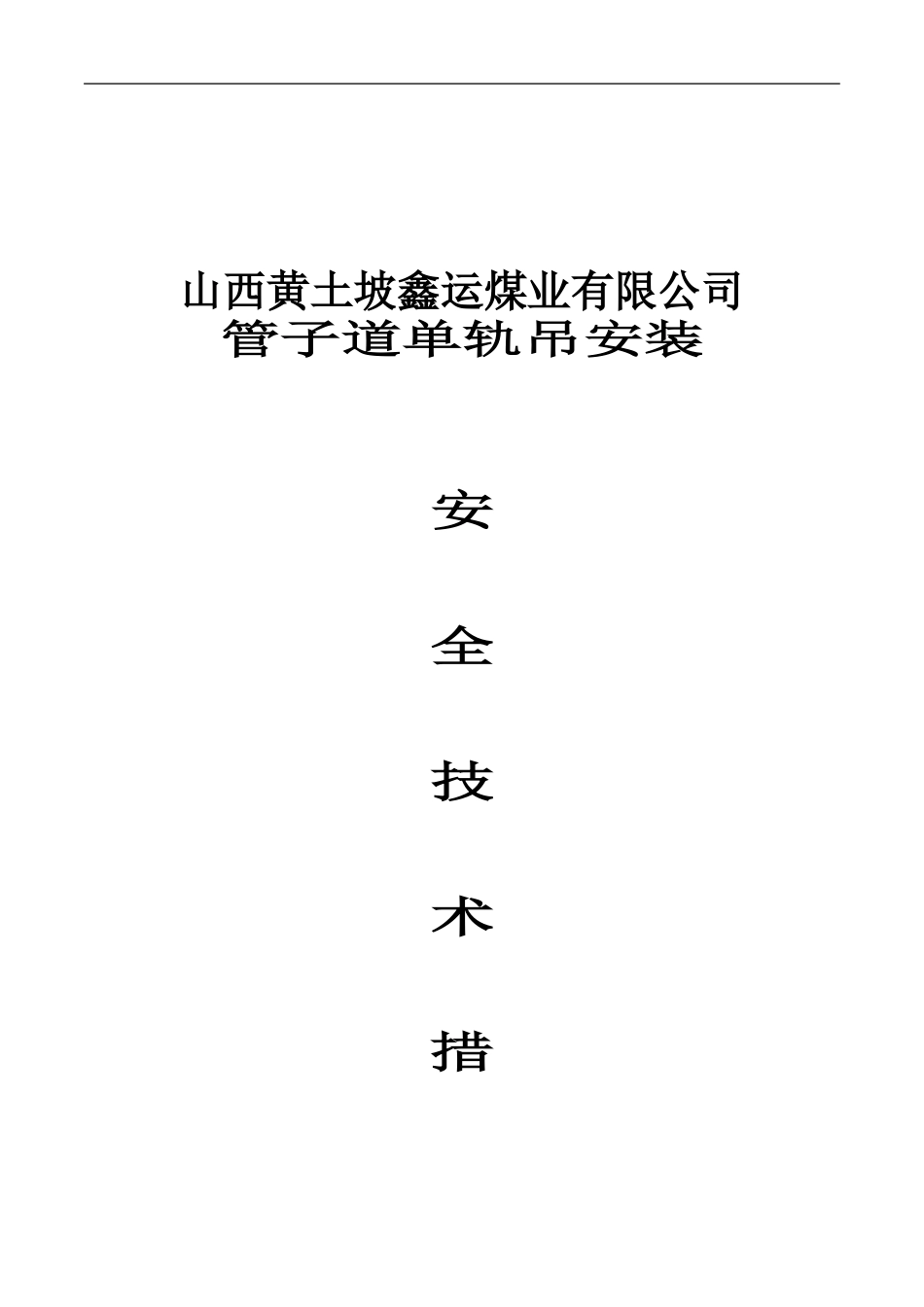

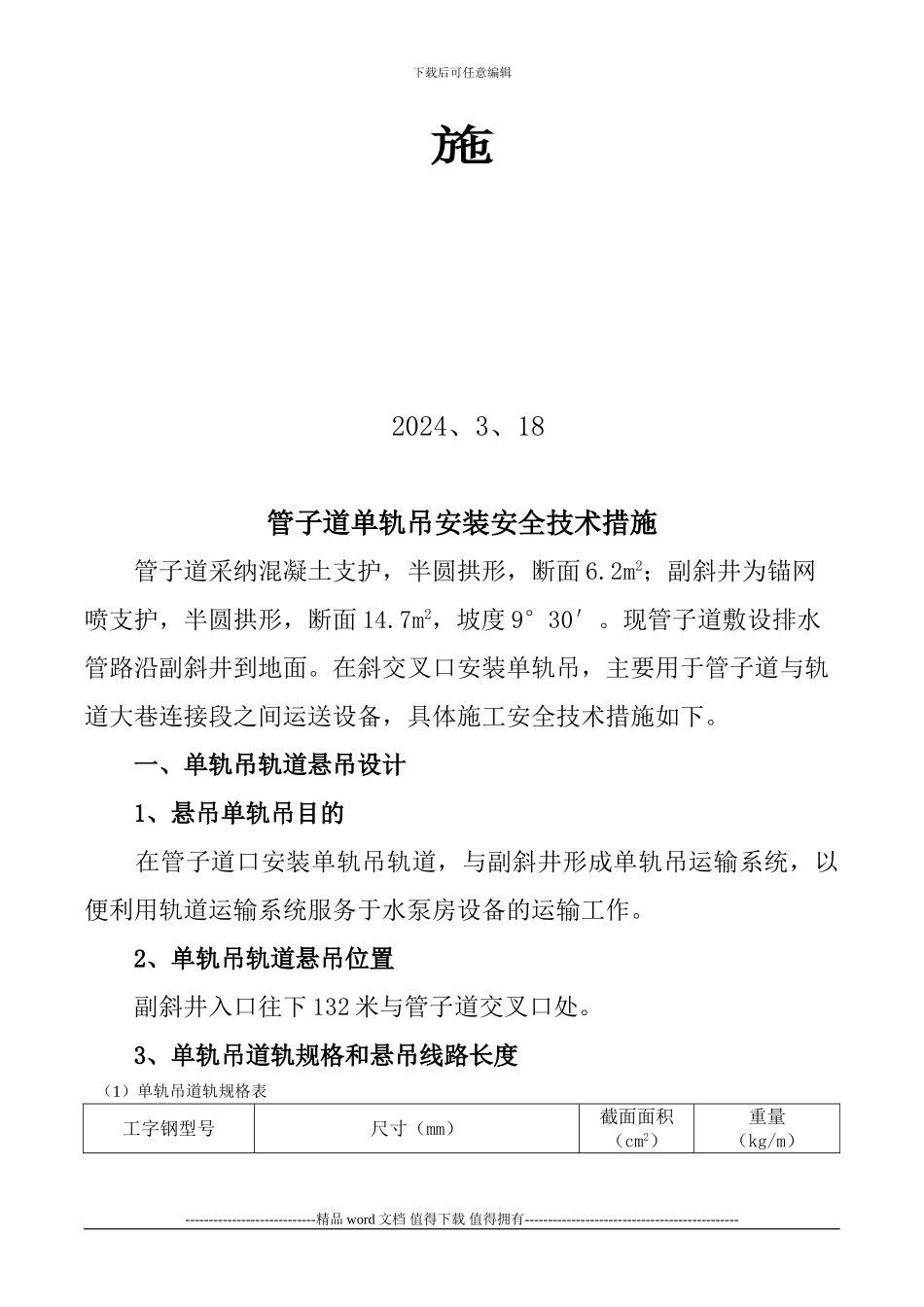

山西黄土坡鑫运煤业有限公司管子道单轨吊安装安全技术措下载后可任意编辑施 2024、3、18管子道单轨吊安装安全技术措施 管子道采纳混凝土支护，半圆拱形，断面 6.2m2；副斜井为锚网喷支护，半圆拱形，断面 14.7m2，坡度 9°30′。现管子道敷设排水管路沿副斜井到地面。在斜交叉口安装单轨吊，主要用于管子道与轨道大巷连接段之间运送设备，具体施工安全技术措施如下。 一、单轨吊轨道悬吊设计 1、悬吊单轨吊目的 在管子道口安装单轨吊轨道，与副斜井形成单轨吊运输系统，以便利用轨道运输系统服务于水泵房设备的运输工作。 2、单轨吊轨道悬吊位置 副斜井入口往下 132 米与管子道交叉口处。 3、单轨吊道轨规格和悬吊线路长度 （1）单轨吊道轨规格表工字钢型号尺寸（mm）截面面积（cm2）重量（kg/m）----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑高腿宽腹厚16160886.026.120.5 （2）悬吊线路长度：从管子道出口段到副斜井北帮，全长 6m，悬吊采纳 16 型的工字钢作悬吊轨道。 4、单轨吊道轨安装设计 （1）采纳 16 的工字钢沿管子道中心线悬吊安装。安装后，保持单轨吊道轨轨底面距副斜井轨面高度保持不小于 2400mm。 （2）单轨吊道轨和配套吊具技术特征： ①16 型工字钢高 160mm×宽 88mm×腰厚 6mm，重量 20.5Kg/m； ②φ20×200 钢板和锚杆或锚索连接； ③ 吊链 φ18×64 圆钢，承载能力≥320KN，分三、五、七、九环； ④ 吊环 U 型环，承载能力≥750KN。 （3）轨端阻车器能满足运输最大载荷（28T）跑车时，产生的冲击力，最外层装有避开碰撞火花产生的特制缓冲垫。 5、单轨吊轨道悬吊方法 （1）沿巷道交叉口的顶板标定锚杆打设位置，然后，在标定点打设 2 米锚杆悬吊固定单轨吊轨道；遇顶板岩体松软地段时，打设 6 米锚索进行悬吊。 （2）轨道固定从管子道内往外排列，分为：① 牛鼻子处 1 个吊点、往里 2 个吊点，吊点排距 1 米；每个吊点2 根锚杆，在工字钢左右各打设 1 根；② 在副斜井巷道北帮垂直打设 2 根锚杆，固定一个架子；----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑③ 在副斜井的道轨中心打设一根单锚索进行悬吊。 （3）单轨吊轨道悬吊锚杆采纳材质为 φ20×2000mm 左旋螺纹钢锚杆，锚索...
