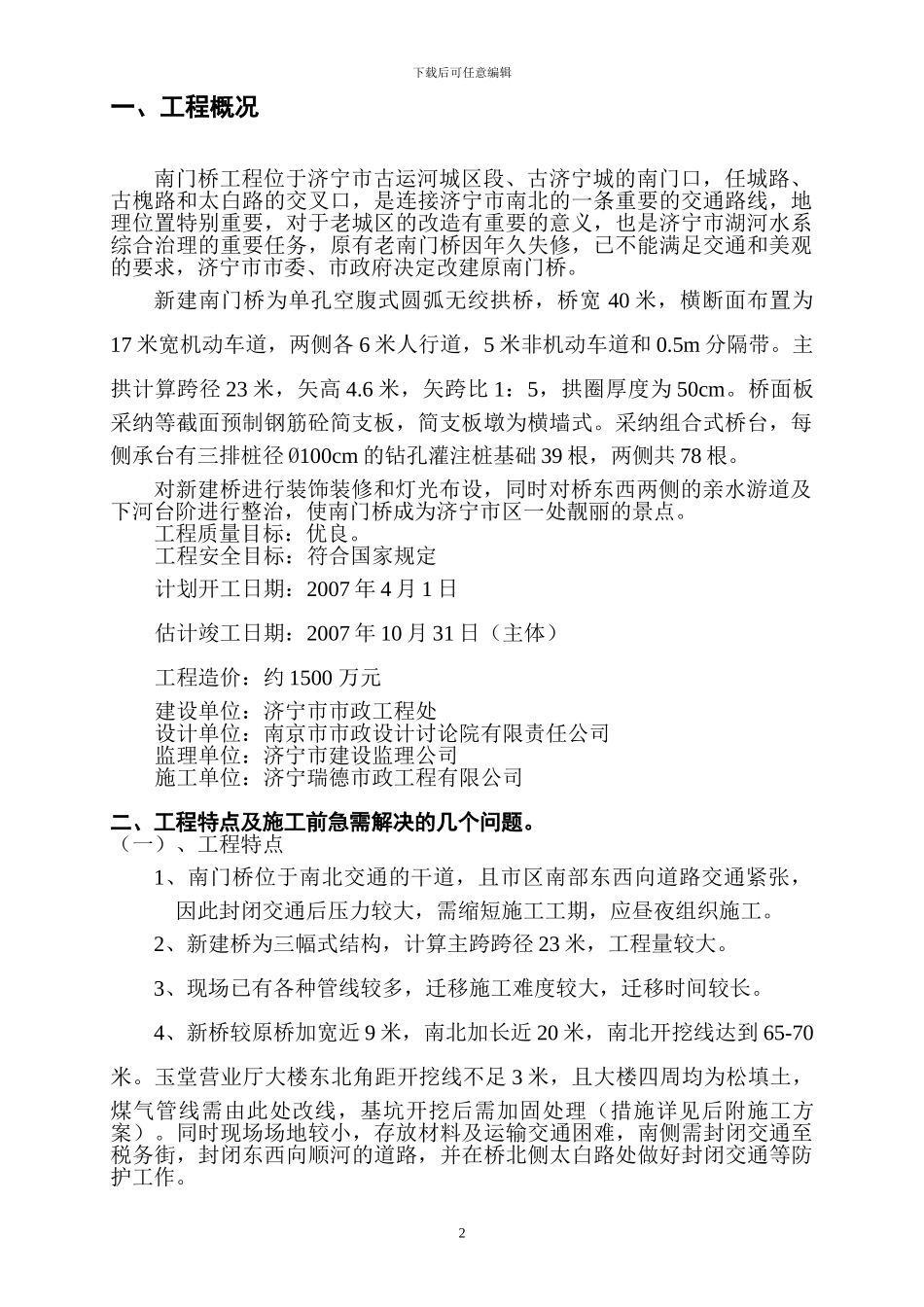

下载后可任意编辑济宁市城区古运河沿线桥梁工程南门桥工程施工组织设计编制人：审批人:济宁瑞德市政工程有限公司二 00 七年三月二十六日第一章、工程概况 1 下载后可任意编辑一、工程概况南门桥工程位于济宁市古运河城区段、古济宁城的南门口，任城路、古槐路和太白路的交叉口，是连接济宁市南北的一条重要的交通路线，地理位置特别重要，对于老城区的改造有重要的意义，也是济宁市湖河水系综合治理的重要任务，原有老南门桥因年久失修，已不能满足交通和美观的要求，济宁市市委、市政府决定改建原南门桥。新建南门桥为单孔空腹式圆弧无绞拱桥，桥宽 40 米，横断面布置为17 米宽机动车道，两侧各 6 米人行道，5 米非机动车道和 0.5m 分隔带。主拱计算跨径 23 米，矢高 4.6 米，矢跨比 1：5，拱圈厚度为 50cm。桥面板采纳等截面预制钢筋砼简支板，简支板墩为横墙式。采纳组合式桥台，每侧承台有三排桩径 Ø100cm 的钻孔灌注桩基础 39 根，两侧共 78 根。对新建桥进行装饰装修和灯光布设，同时对桥东西两侧的亲水游道及下河台阶进行整治，使南门桥成为济宁市区一处靓丽的景点。工程质量目标：优良。工程安全目标：符合国家规定计划开工日期：2007 年 4 月 1 日估计竣工日期：2007 年 10 月 31 日（主体）工程造价：约 1500 万元建设单位：济宁市市政工程处设计单位：南京市市政设计讨论院有限责任公司监理单位：济宁市建设监理公司施工单位：济宁瑞德市政工程有限公司二、工程特点及施工前急需解决的几个问题。（一）、工程特点1、南门桥位于南北交通的干道，且市区南部东西向道路交通紧张，因此封闭交通后压力较大，需缩短施工工期，应昼夜组织施工。2、新建桥为三幅式结构，计算主跨跨径 23 米，工程量较大。3、现场已有各种管线较多，迁移施工难度较大，迁移时间较长。4、新桥较原桥加宽近 9 米，南北加长近 20 米，南北开挖线达到 65-70米。玉堂营业厅大楼东北角距开挖线不足 3 米，且大楼四周均为松填土，煤气管线需由此处改线，基坑开挖后需加固处理（措施详见后附施工方案）。同时现场场地较小，存放材料及运输交通困难，南侧需封闭交通至税务街，封闭东西向顺河的道路，并在桥北侧太白路处做好封闭交通等防护工作。 2 下载后可任意编辑5、原桥位置为老坝口和老码头，地质复杂，不可见因素较多，施工难度较大（具体措施详见后附施工方案）。6、原桥为重力式墩台，基础埋置较深，拆除难度大，...
