厂区传动设备施工方案VIP免费

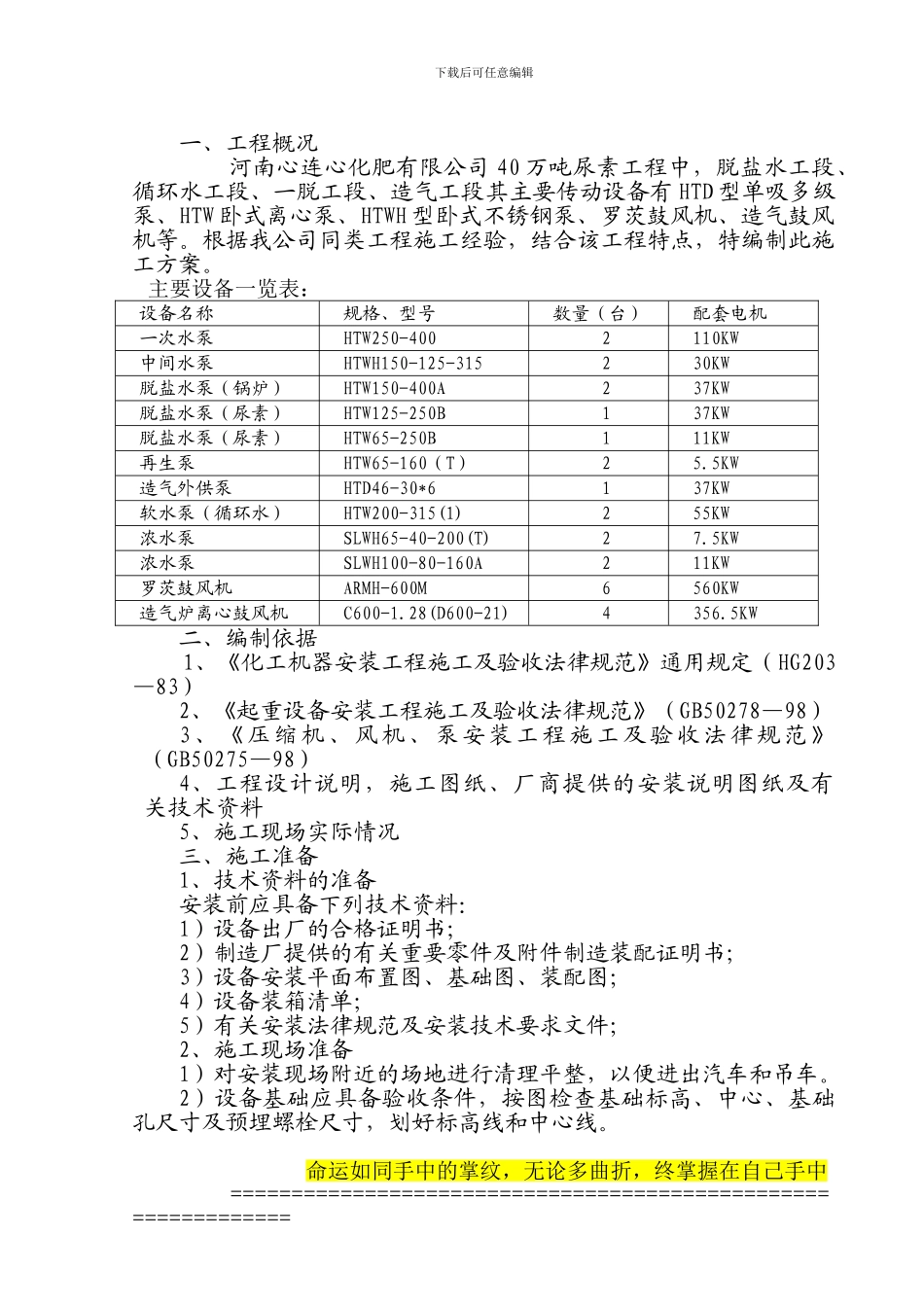

下载后可任意编辑一、工程概况 河南心连心化肥有限公司 40 万吨尿素工程中，脱盐水工段、循环水工段、一脱工段、造气工段其主要传动设备有 HTD 型单吸多级泵、HTW 卧式离心泵、HTWH 型卧式不锈钢泵、罗茨鼓风机、造气鼓风机等。根据我公司同类工程施工经验，结合该工程特点，特编制此施工方案。主要设备一览表：设备名称规格、型号数量（台）配套电机一次水泵HTW250-4002110KW中间水泵HTWH150-125-315230KW脱盐水泵（锅炉）HTW150-400A237KW脱盐水泵（尿素）HTW125-250B137KW脱盐水泵（尿素）HTW65-250B111KW再生泵HTW65-160（T）25.5KW造气外供泵HTD46-30*6137KW软水泵（循环水）HTW200-315(1)255KW浓水泵SLWH65-40-200(T)27.5KW浓水泵SLWH100-80-160A211KW罗茨鼓风机ARMH-600M6560KW造气炉离心鼓风机C600-1.28(D600-21)4356.5KW二、编制依据 1、《化工机器安装工程施工及验收法律规范》通用规定（HG203—83） 2、《起重设备安装工程施工及验收法律规范》（GB50278—98）3 、 《 压 缩 机 、 风 机 、 泵 安 装 工 程 施 工 及 验 收 法 律 规 范 》（GB50275—98）4、工程设计说明，施工图纸、厂商提供的安装说明图纸及有关技术资料5、施工现场实际情况三、施工准备1、技术资料的准备安装前应具备下列技术资料：1）设备出厂的合格证明书；2）制造厂提供的有关重要零件及附件制造装配证明书；3）设备安装平面布置图、基础图、装配图；4）设备装箱清单；5）有关安装法律规范及安装技术要求文件；2、施工现场准备1）对安装现场附近的场地进行清理平整，以便进出汽车和吊车。2）设备基础应具备验收条件，按图检查基础标高、中心、基础孔尺寸及预埋螺栓尺寸，划好标高线和中心线。命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑3）施工机具、起重机具、材料要准备齐全，并进行仔细检查，加油润滑。4）施工量具应经校验合格后方能使用。5）设备到货，并经验收合格。按设备平面布置图的要求，结合吊车吊装就位的站车情况，指挥卸车，使设备摆放的位置尽量给吊装和安装工作制造方便。四、传动设备安装1、基础验收1）基础移交时，应有质量合格证明书及测量记录。在基础上应明显地划出：标高基准线及基础的纵横中心线。在建筑物上应标有坐标轴线，重要设备的基础应有沉降观测点。2）基础外观无裂纹、蜂窝、露筋等缺陷。3）基础尺寸及...
