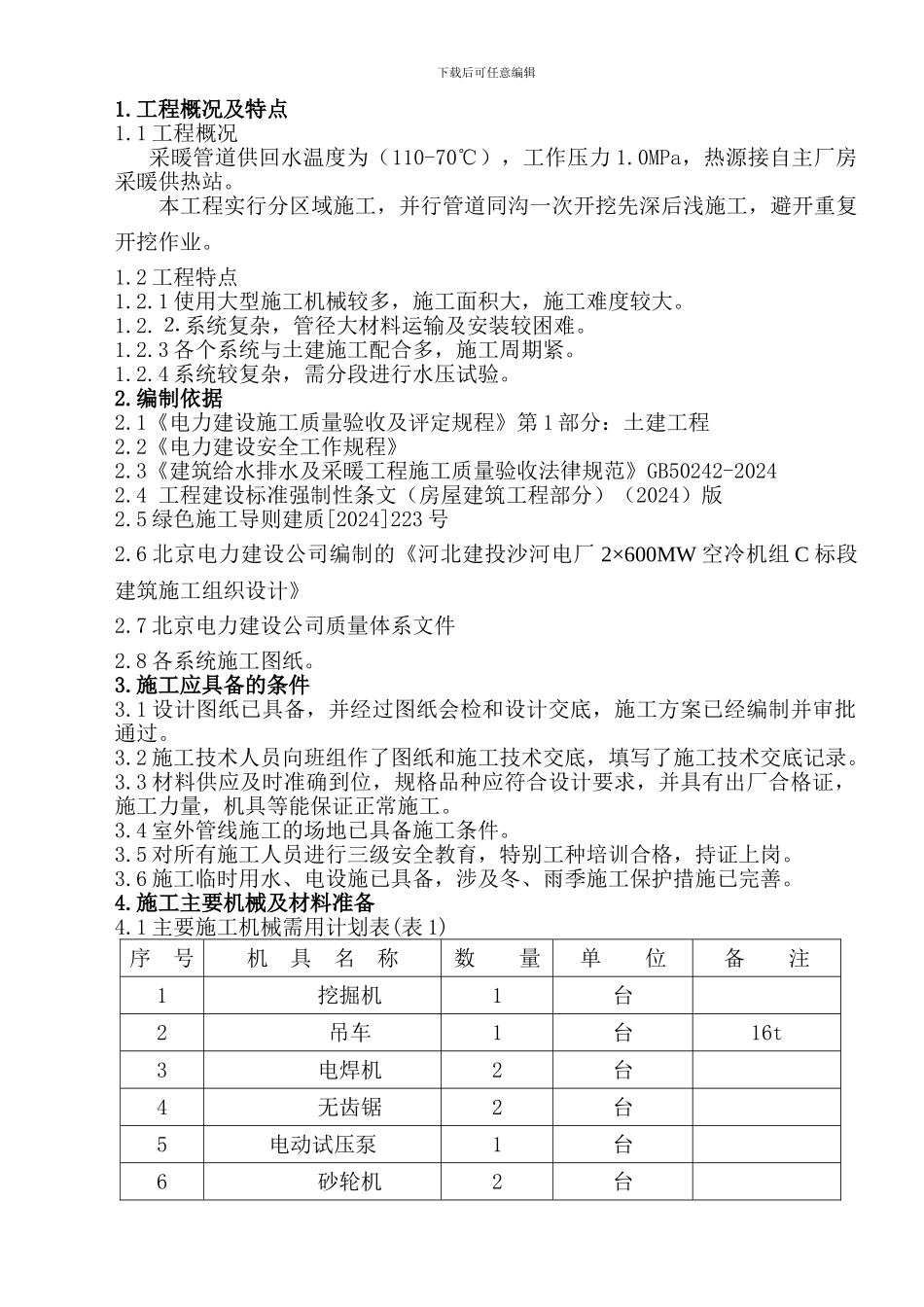

下载后可任意编辑1.工程概况及特点1.1 工程概况 采暖管道供回水温度为（110-70℃），工作压力 1.0MPa，热源接自主厂房采暖供热站。本工程实行分区域施工，并行管道同沟一次开挖先深后浅施工，避开重复开挖作业。1.2 工程特点1.2.1 使用大型施工机械较多，施工面积大，施工难度较大。1.2.⒉ 系统复杂，管径大材料运输及安装较困难。1.2.3 各个系统与土建施工配合多，施工周期紧。1.2.4 系统较复杂，需分段进行水压试验。2.编制依据2.1《电力建设施工质量验收及评定规程》第 1 部分：土建工程2.2《电力建设安全工作规程》2.3《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-20242.4 工程建设标准强制性条文（房屋建筑工程部分）（2024）版2.5 绿色施工导则建质[2024]223 号2.6 北京电力建设公司编制的《河北建投沙河电厂 2×600MW 空冷机组 C 标段建筑施工组织设计》2.7 北京电力建设公司质量体系文件2.8 各系统施工图纸。3.施工应具备的条件3.1 设计图纸已具备，并经过图纸会检和设计交底，施工方案已经编制并审批通过。3.2 施工技术人员向班组作了图纸和施工技术交底，填写了施工技术交底记录。3.3 材料供应及时准确到位，规格品种应符合设计要求，并具有出厂合格证，施工力量，机具等能保证正常施工。3.4 室外管线施工的场地已具备施工条件。3.5 对所有施工人员进行三级安全教育，特别工种培训合格，持证上岗。3.6 施工临时用水、电设施已具备，涉及冬、雨季施工保护措施已完善。4.施工主要机械及材料准备4.1 主要施工机械需用计划表(表 1)序 号机 具 名 称数 量单 位备 注1挖掘机1台2吊车1台16t3电焊机2台4无齿锯2台5电动试压泵1台6砂轮机2台下载后可任意编辑7磁力氧气切割机2台8氧气乙炔工具2套9冲击钻/电锤1台4.2 施工主要材料需用计划表及要求4.2.1 施工材料要求4.2.1.1 所有材料及设备进场时，必须经过施工技术人员、质量员检验并报监理、业主许可后方可使用。4.2.1.2 所有材料及设备必须具有出厂合格证明。4.2.1.3 管路阀件、给水附配件必须具有检测报告，准用证明或节水办专用证明。4.2.1.4 压力设备必须具有专业部门提供的各种检测资料及厂家压力设备生产许可证。4.2.2 施工主要材料需用计划表序 号名 称规 格单 位数 量1预制直埋保温管道（采暖）DN100米4942预制直埋保温管道（采暖）DN80米3553预制直埋保温管道（采暖）DN65米64预制直埋保温管道（采暖）DN50米1405预制直埋保温...
