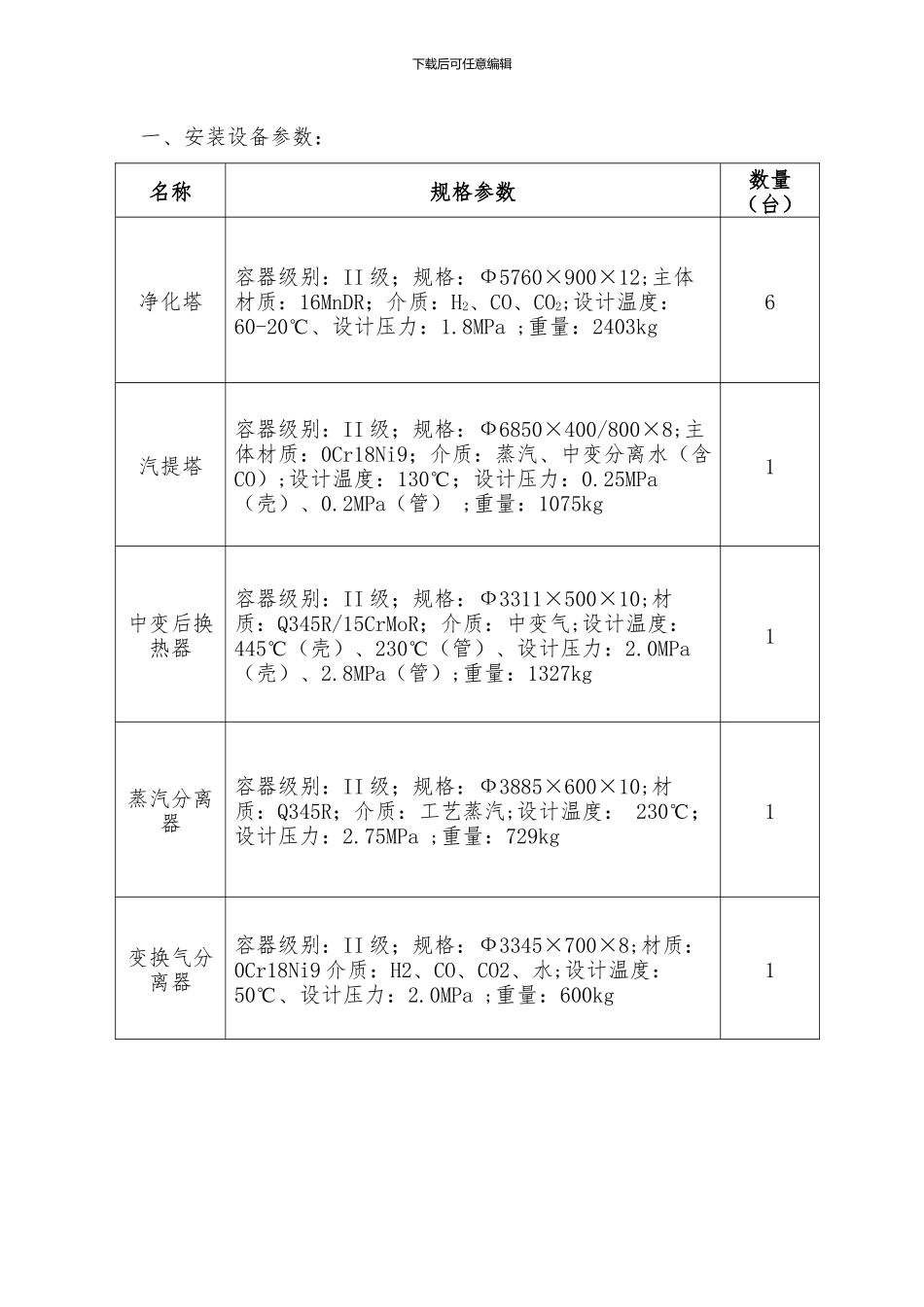

下载后可任意编辑压力容器安装施工方案编制： 审核：审批： 编制日期：2024 年 5 月 14 日下载后可任意编辑一、安装设备参数：名称规格参数数量（台）净化塔容器级别：II 级；规格：Ф5760×900×12;主体材质：16MnDR；介质：H2、CO、CO2;设计温度：60-20℃、设计压力：1.8MPa ;重量：2403kg6汽提塔容器级别：II 级；规格：Ф6850×400/800×8;主体材质：0Cr18Ni9；介质：蒸汽、中变分离水（含CO）;设计温度：130℃；设计压力：0.25MPa（壳）、0.2MPa（管） ;重量：1075kg1中变后换热器容器级别：II 级；规格：Ф3311×500×10;材质：Q345R/15CrMoR；介质：中变气;设计温度：445℃（壳）、230℃（管）、设计压力：2.0MPa（壳）、2.8MPa（管）;重量：1327kg1蒸汽分离器容器级别：II 级；规格：Ф3885×600×10;材质：Q345R；介质：工艺蒸汽;设计温度： 230℃；设计压力：2.75MPa ;重量：729kg1变换气分离器容器级别：II 级；规格：Ф3345×700×8;材质：0Cr18Ni9 介质：H2、CO、CO2、水;设计温度：50℃、设计压力：2.0MPa ;重量：600kg1下载后可任意编辑水冷器容器级别：II 级；规格：Ф4254×800×10;材质：Q235B；介质：中变气;设计温度：170℃（壳）、50℃（管）、设计压力：2.0MPa（壳）、0.44MPa（壳） ;重量：3795kg1二、压力容器安装程序：三、施工依据1>《压力容器安全技术监察规程》2>GB50461-2024《石油化工静设备安装施工质量验收法律规范》3>SH3514-2001《石油化工设备安装工程质量检验评定标准》三、施工准备。1. 技术准备1.1 组织有关人员进行图纸会审，检查图纸资料是否齐全，现场环境是否能否满足施工要求，依照图纸核定设备规格及其他相关参数。1.2 依据相关标准、法律规范、设计图纸编制施工组织设计。2.施工组织及培训 根据工作量及工期要求，组织有一定经验的人员队伍承接此次安装任务，施工人员计划表如下：序号职务数量（人）基础复测、清理定位放线设备就位设备调整垫铁点焊一次灌浆安装精度复检二次灌浆交工验收下载后可任意编辑1起重工62司机23焊工24安全指挥人员15技术人员1 3.主要设备机具明细：序号名称规格数量1吊车30T12沟通焊机/23气割/14手拉葫芦5T65水平尺/26经纬仪/13.1 各项设备机具准备齐全后，进行检查，保证全部能玩好使用。测量工具准备好后应进行校验，校验合格后方能投入使用。4.施工前的检查4.1 设备基础检查，基础尺寸及位置允许偏差应符合下表：序号项目允许偏差（mm）1坐...
