压力容器安装方案VIP专享VIP免费

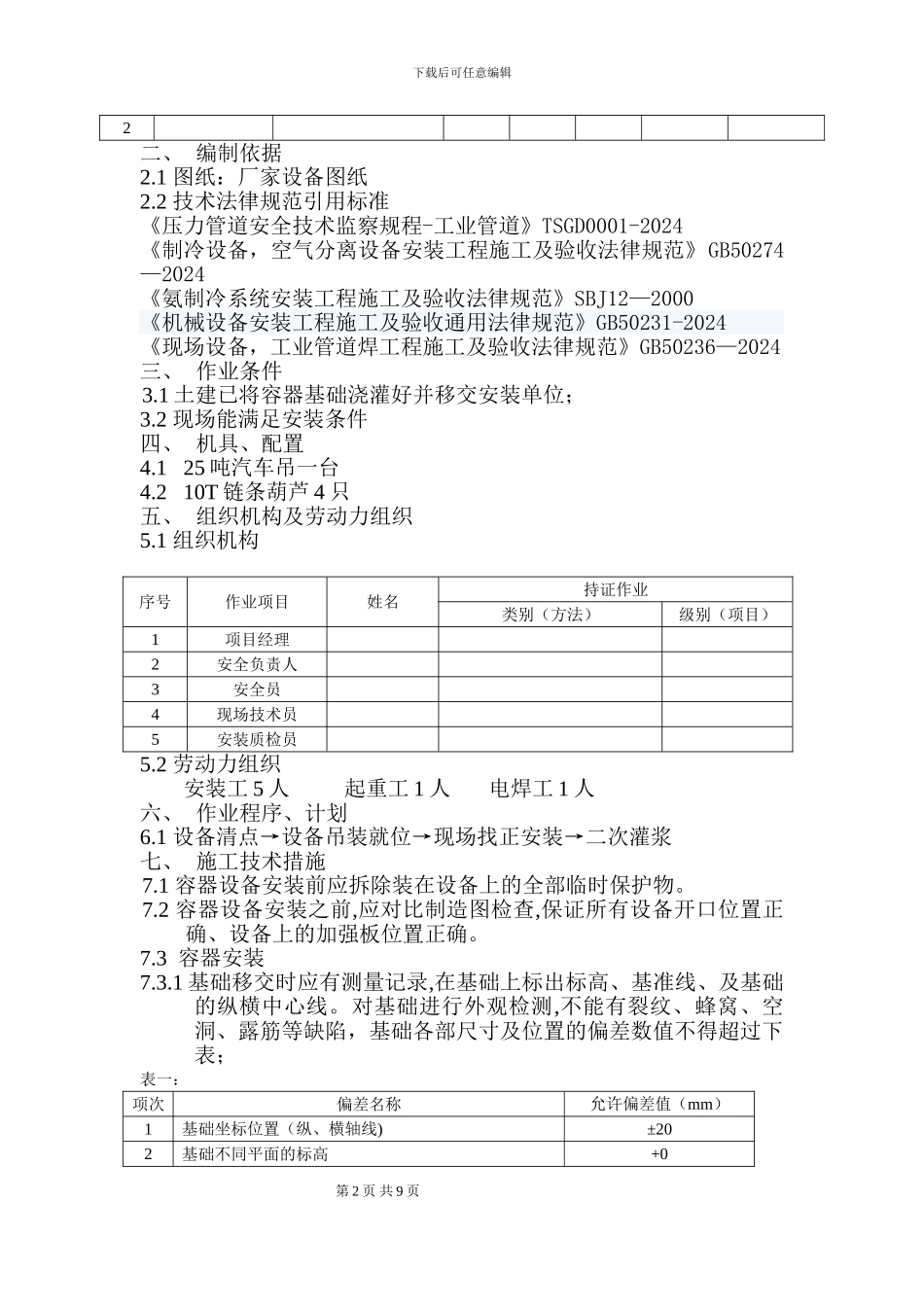

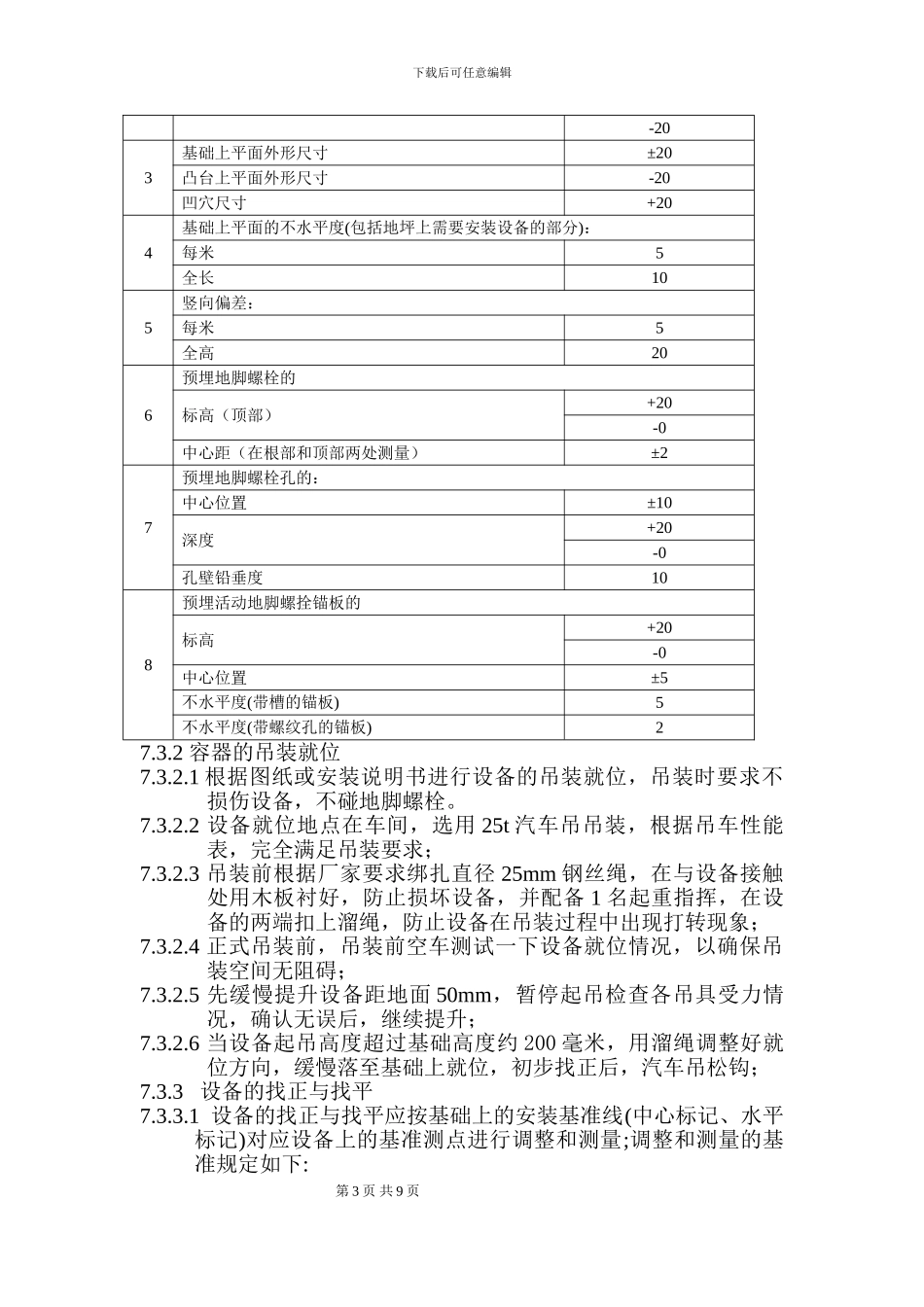

下载后可任意编辑目 录1. 概述2. 编制依据3. 作业条件4. 工机具配备5. 组织机构及劳动力组织6. 作业程序、计划7. 施工技术措施8. 安全措施及注意事项附件一：项目部组织机构图附件二：现场质保体系一、 概述1.1 工程概况百威英博（营口）啤酒有限公司安装 1 台压力容器，主要规格型号参数如下表；序号产品编号设备名称型号数量类别设计压力设计温度1121113贮氨器ZA-301 台Ⅲ2.1Mpa110℃第 1 页 共 9 页 下载后可任意编辑2二、 编制依据2.1 图纸：厂家设备图纸2.2 技术法律规范引用标准《压力管道安全技术监察规程-工业管道》TSGD0001-2024《制冷设备，空气分离设备安装工程施工及验收法律规范》GB50274—2024《氨制冷系统安装工程施工及验收法律规范》SBJ12—2000《机械设备安装工程施工及验收通用法律规范》GB50231-2024《现场设备，工业管道焊工程施工及验收法律规范》GB50236—2024三、 作业条件3.1 土建已将容器基础浇灌好并移交安装单位；3.2 现场能满足安装条件四、 机具、配置4.1 25 吨汽车吊一台4.2 10T 链条葫芦 4 只五、 组织机构及劳动力组织5.1 组织机构序号作业项目姓名持证作业类别（方法）级别（项目）1项目经理2安全负责人3安全员4现场技术员5安装质检员5.2 劳动力组织安装工 5 人 起重工 1 人 电焊工 1 人六、 作业程序、计划6.1 设备清点→设备吊装就位→现场找正安装→二次灌浆七、 施工技术措施7.1 容器设备安装前应拆除装在设备上的全部临时保护物。7.2 容器设备安装之前,应对比制造图检查,保证所有设备开口位置正确、设备上的加强板位置正确。7.3 容器安装7.3.1 基础移交时应有测量记录,在基础上标出标高、基准线、及基础的纵横中心线。对基础进行外观检测,不能有裂纹、蜂窝、空洞、露筋等缺陷，基础各部尺寸及位置的偏差数值不得超过下表；表一：项次偏差名称允许偏差值（mm）1基础坐标位置（纵、横轴线)±202基础不同平面的标高+0第 2 页 共 9 页 下载后可任意编辑-203基础上平面外形尺寸±20凸台上平面外形尺寸-20凹穴尺寸+204基础上平面的不水平度(包括地坪上需要安装设备的部分)：每米5全长105竖向偏差：每米5全高206预埋地脚螺栓的标高（顶部）+20-0中心距（在根部和顶部两处测量）±27预埋地脚螺栓孔的：中心位置±10深度+20-0孔壁铅垂度108预埋活动地脚螺拴锚板的标高+20-0中心位置±5不水平度(带槽的锚板)5不水平度(带螺纹孔的锚板)27.3.2 容器的吊装就...
