压力容器设备安装施工方案VIP专享VIP免费

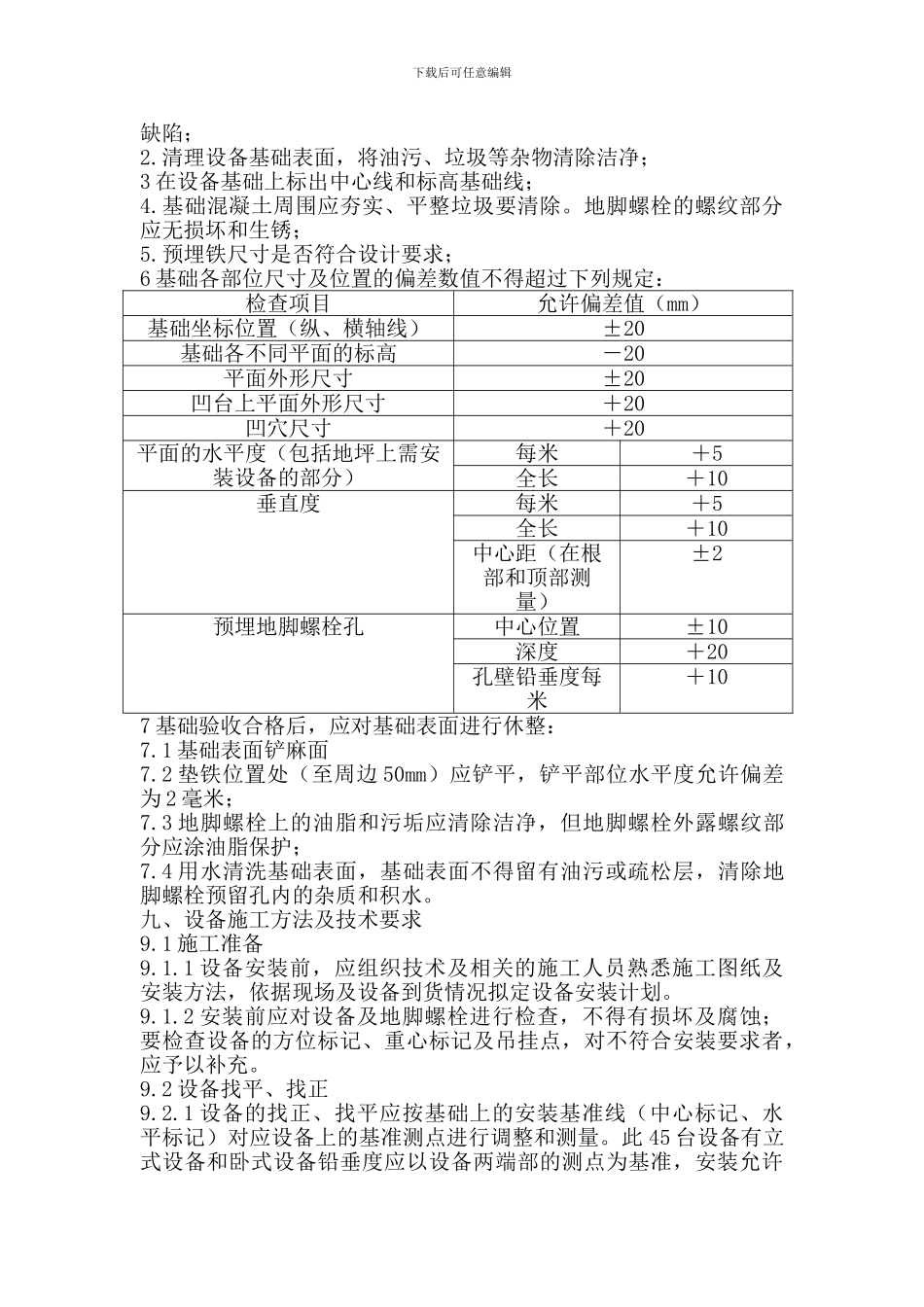

下载后可任意编辑目 录 一、 工程概况 二、 编制依据 三、 质量保证体系 四、 劳动力计划 五、 施工进度计划 六、 施工机具计划 七、 设备现场检验 八、 设备基础验收 九、 设备施工方法及技术要求 十、 施工工程中的质量控制 十一、 施工现场的安全管理一、工程概况 连云港****溴化物有限公司整体搬迁改造项目由南京****工程设计有限公司设计，连云港****溴化物有限公司建设，中国核工业****建设公司负责施工。安装的压力容器 45 台，包括溴灭泰生产装置车间 4 台，MBT 车间 10台，溴甲烷生产装置车间 12 台，溴甲烷冷凝车间 7 台，空压制氮站及钢瓶站 12 台。（见设备一览表附后） 二、 施工方案编制依据 2.1 南京****工程设计有限公司的设计图纸 2.2 HGJ201-83 《化工工程建设起重施工法律规范》 2.3 HGJ209-83 《中低压化工设备工程施工及验收法律规范》 2.5 GB50236-98 《现场设备、工业管道焊接工程施工及验收法律规范》 2.6 GB150-1998 《钢制压力容器》 2.7 SH3022-1999 《石油化工设备、管道涂料防腐蚀技术法律规范》 2.8 HG20246-93 《化工设备安装工程质量检验与评定标准》2.9 压力容器安全技术监察规程 三、质量保证体系 设备安装施工质保体系人员名单： 项目经理： 施工经理： 下载后可任意编辑质检员： 技术人员： 起重工： 电焊工： 钳工： 四、劳动力计划 吊车司机 2 名，钳工 3 名，起重工 2 名，电焊工 5 名，杂工 5 名。 五、施工进度计划 设备吊装、安装应根据设备的到货情况及现场实际情况确定。六、施工机具计划 序号机具或设备名称型号规格单位数量备注116T 吊车台12御扣16T只13钢丝绳副24经纬仪台15水准仪台16电焊机台27大锤8 磅把28扳手把49链条葫芦1 吨、2吨、 3 吨只1各 1 只10电动角向 磨光机台6常用工具，电源柜，电源盘等由电仪工程处安排就位；点焊机由焊接工程处安排就位。七、设备现场验收 设备检验应在设备安装前进行，设备到货后应进行下列检查： 1、设备检验应由施工单位和业主采购、技术、质检部门参加，共同检验； 2、根据设计图纸、施工法律规范、装箱清单、设备说明书对设备进行如下验收： 2.1 核对设备的名称、类别、型号及规格； 2.2 设备的出厂合格证，质量说明书等随机技术资料及专用工具是否齐全； 2.3 清点设备数量和设备配件、备件的数量； 2.4 检查设备外观质量与腐蚀状态； 2.5 按设...
