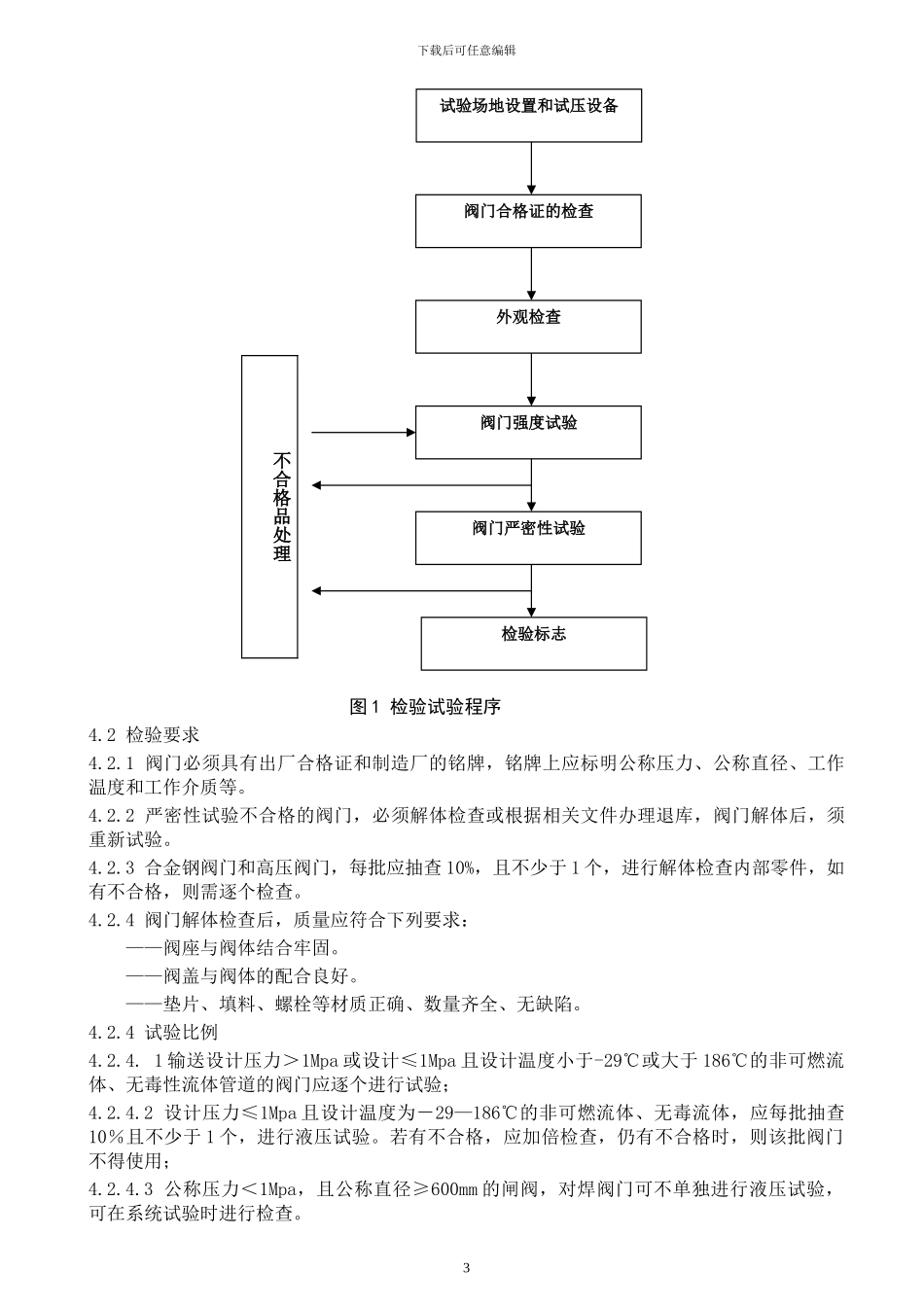

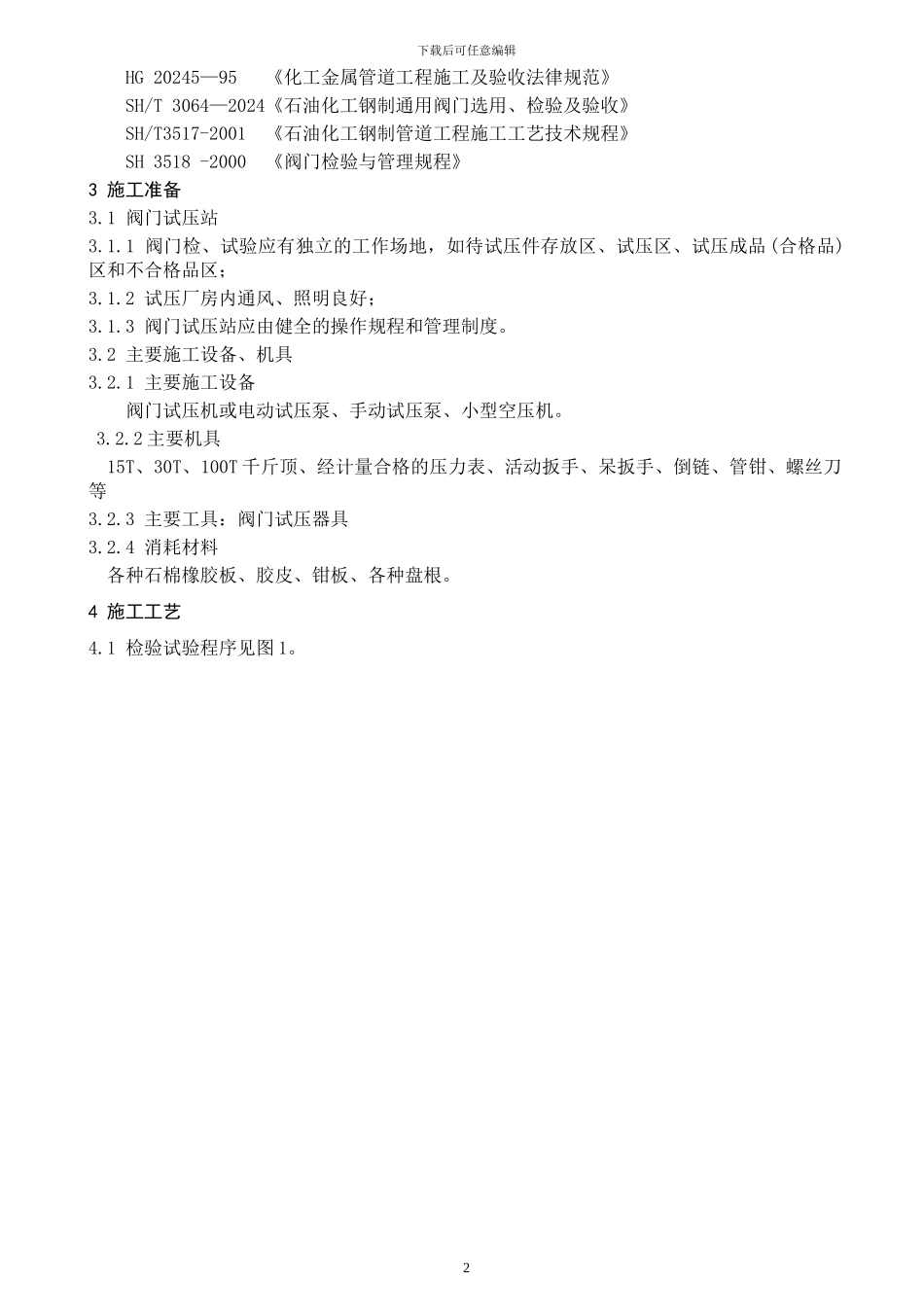

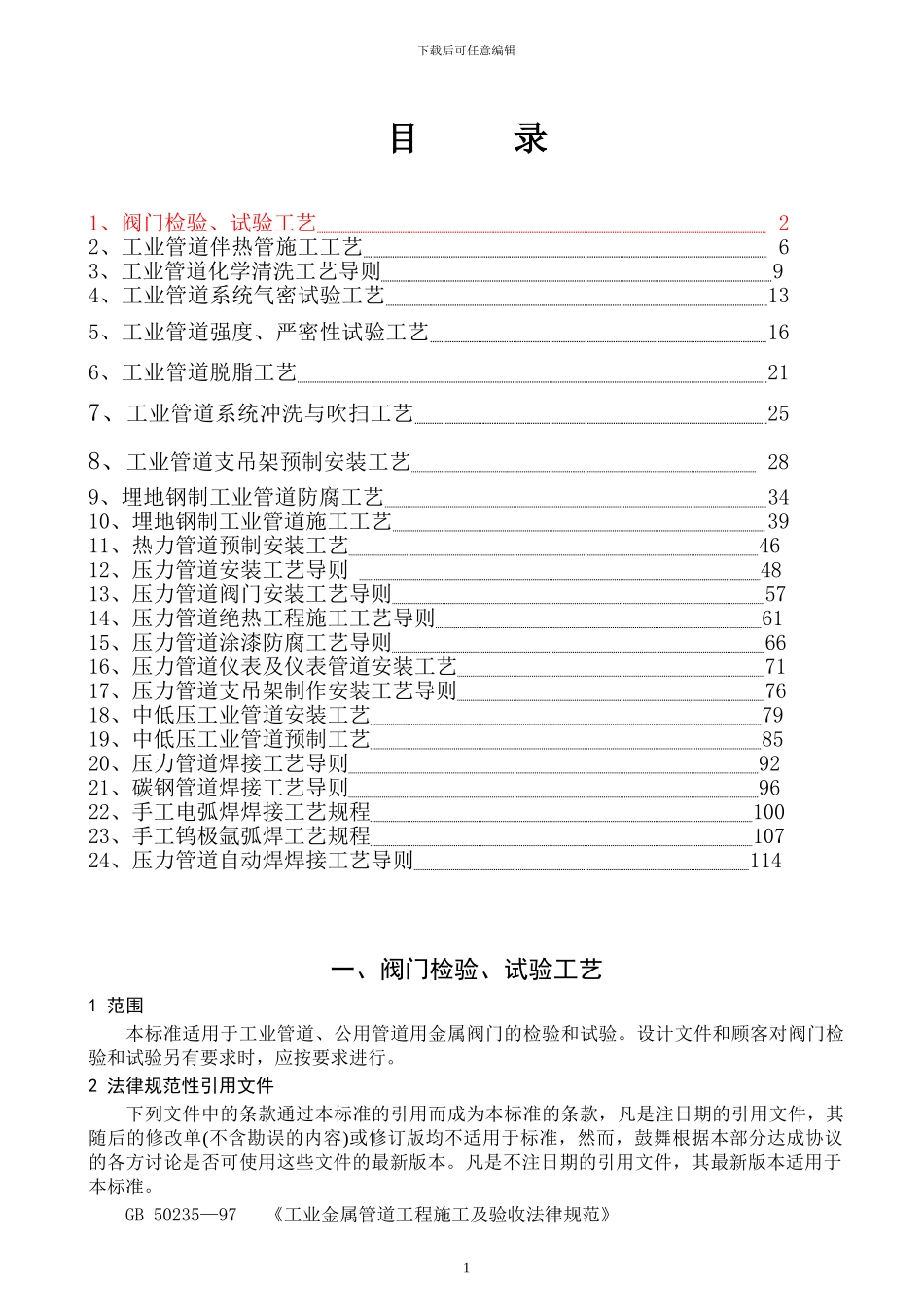

下载后可任意编辑目 录1、阀门检验、试验工艺 22、工业管道伴热管施工工艺 63、工业管道化学清洗工艺导则 94、工业管道系统气密试验工艺 135、工业管道强度、严密性试验工艺 166、工业管道脱脂工艺 217、工业管道系统冲洗与吹扫工艺 258、工业管道支吊架预制安装工艺 289、埋地钢制工业管道防腐工艺 3410、埋地钢制工业管道施工工艺 3911、热力管道预制安装工艺 4612、压力管道安装工艺导则 4813、压力管道阀门安装工艺导则 5714、压力管道绝热工程施工工艺导则 6115、压力管道涂漆防腐工艺导则 6616、压力管道仪表及仪表管道安装工艺 7117、压力管道支吊架制作安装工艺导则 7618、中低压工业管道安装工艺 7919、中低压工业管道预制工艺 8520、压力管道焊接工艺导则 9221、碳钢管道焊接工艺导则 9622、手工电弧焊焊接工艺规程 10023、手工钨极氩弧焊工艺规程 10724、压力管道自动焊焊接工艺导则 114一、阀门检验、试验工艺1 范围本标准适用于工业管道、公用管道用金属阀门的检验和试验。设计文件和顾客对阀门检验和试验另有要求时，应按要求进行。2 法律规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单(不含勘误的内容)或修订版均不适用于标准，然而，鼓舞根据本部分达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB 50235—97 《工业金属管道工程施工及验收法律规范》 1下载后可任意编辑HG 20245—95 《化工金属管道工程施工及验收法律规范》 SH/T 3064—2024《石油化工钢制通用阀门选用、检验及验收》 SH/T3517-2001 《石油化工钢制管道工程施工工艺技术规程》SH 3518 -2000 《阀门检验与管理规程》3 施工准备3.1 阀门试压站3.1.1 阀门检、试验应有独立的工作场地，如待试压件存放区、试压区、试压成品(合格品)区和不合格品区；3.1.2 试压厂房内通风、照明良好；3.1.3 阀门试压站应由健全的操作规程和管理制度。3.2 主要施工设备、机具3.2.1 主要施工设备阀门试压机或电动试压泵、手动试压泵、小型空压机。3.2.2 主要机具15T、30T、100T 千斤顶、经计量合格的压力表、活动扳手、呆扳手、倒链、管钳、螺丝刀等3.2.3 主要工具：阀门试压器具3.2.4 消耗材料各种石棉橡胶板、胶皮、钳板、各种盘根。4 施工工艺4.1 检验试验程序见图 1。2下载后可任意编辑图 1 检验试验程序4....
