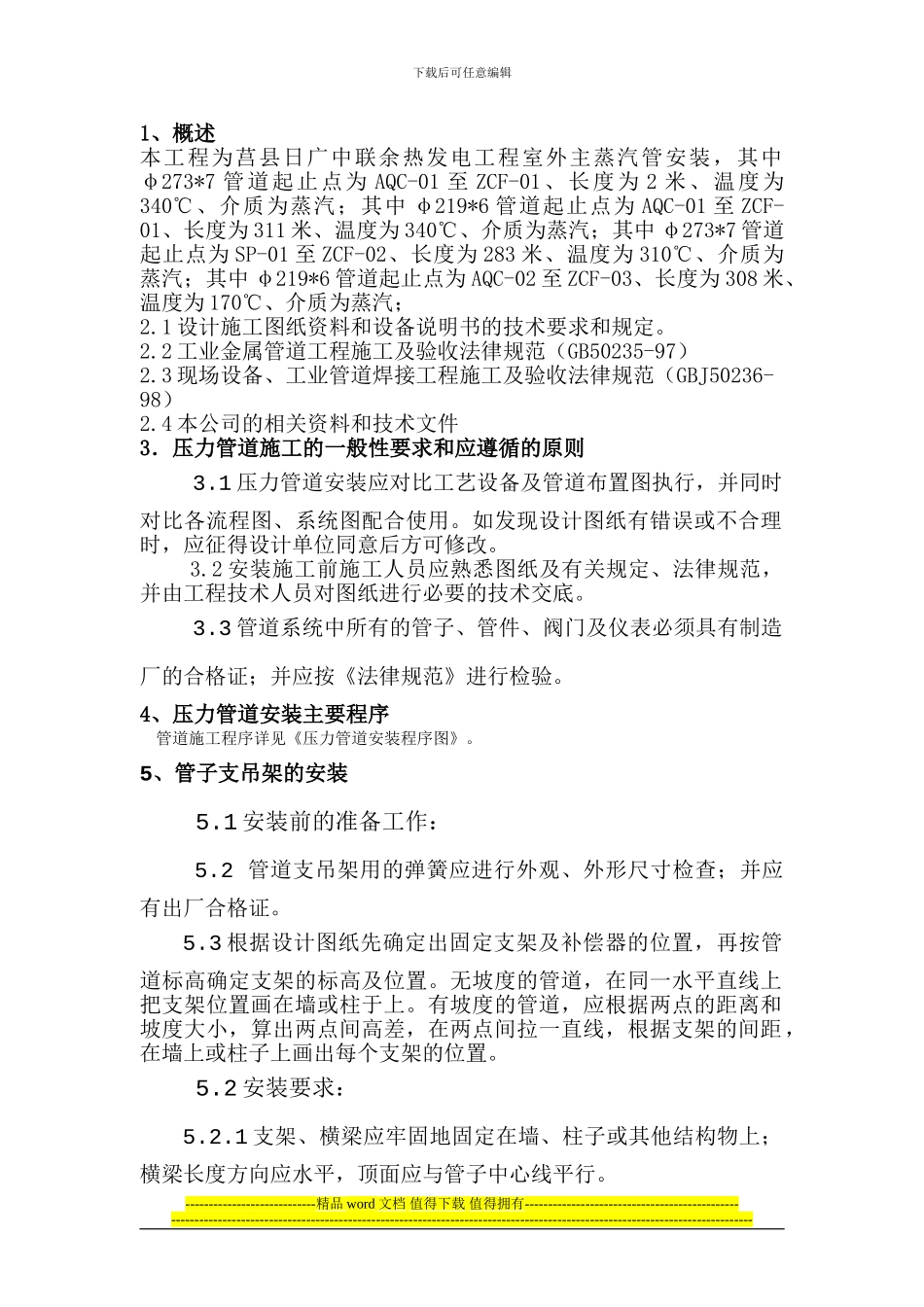

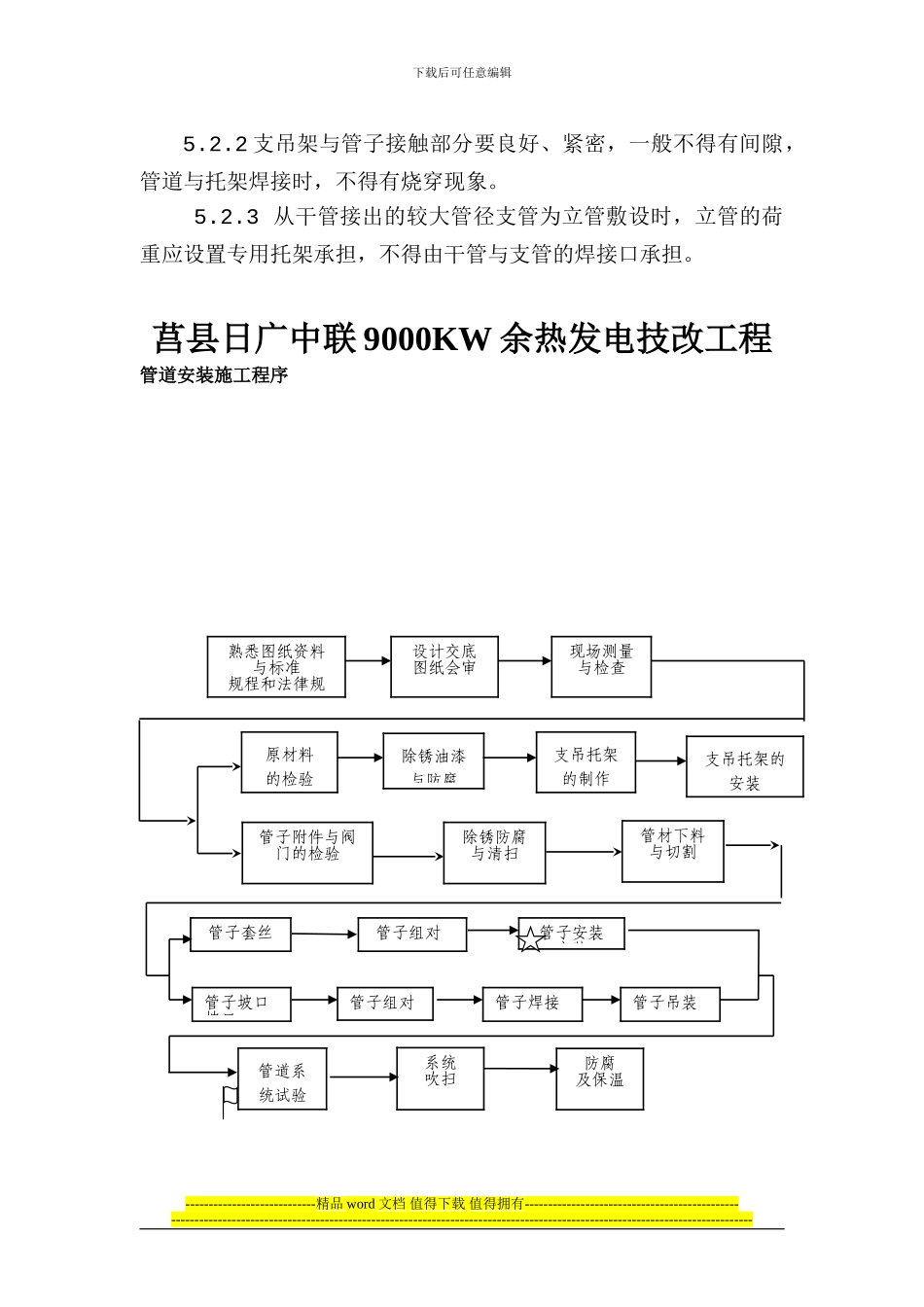

下载后可任意编辑1、概述本工程为莒县日广中联余热发电工程室外主蒸汽管安装，其中φ273*7 管道起止点为 AQC-01 至 ZCF-01、长度为 2 米、温度为340℃、介质为蒸汽；其中 φ219*6 管道起止点为 AQC-01 至 ZCF-01、长度为 311 米、温度为 340℃、介质为蒸汽；其中 φ273*7 管道起止点为 SP-01 至 ZCF-02、长度为 283 米、温度为 310℃、介质为蒸汽；其中 φ219*6 管道起止点为 AQC-02 至 ZCF-03、长度为 308 米、温度为 170℃、介质为蒸汽；2.1 设计施工图纸资料和设备说明书的技术要求和规定。2.2 工业金属管道工程施工及验收法律规范（GB50235-97）2.3 现场设备、工业管道焊接工程施工及验收法律规范（GBJ50236-98）2.4 本公司的相关资料和技术文件3．压力管道施工的一般性要求和应遵循的原则 3.1 压力管道安装应对比工艺设备及管道布置图执行，并同时对比各流程图、系统图配合使用。如发现设计图纸有错误或不合理时，应征得设计单位同意后方可修改。 3.2 安装施工前施工人员应熟悉图纸及有关规定、法律规范，并由工程技术人员对图纸进行必要的技术交底。 3.3 管道系统中所有的管子、管件、阀门及仪表必须具有制造厂的合格证；并应按《法律规范》进行检验。 4、压力管道安装主要程序 管道施工程序详见《压力管道安装程序图》。5、管子支吊架的安装 5.1 安装前的准备工作： 5.2 管道支吊架用的弹簧应进行外观、外形尺寸检查；并应有出厂合格证。5.3 根据设计图纸先确定出固定支架及补偿器的位置，再按管道标高确定支架的标高及位置。无坡度的管道，在同一水平直线上把支架位置画在墙或柱于上。有坡度的管道，应根据两点的距离和坡度大小，算出两点间高差，在两点间拉一直线，根据支架的间距，在墙上或柱子上画出每个支架的位置。 5.2 安装要求：5.2.1 支架、横梁应牢固地固定在墙、柱子或其他结构物上；横梁长度方向应水平，顶面应与管子中心线平行。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑5.2.2 支吊架与管子接触部分要良好、紧密，一般不得有间隙，管道与托架焊接时，不得有烧穿现象。 5.2.3 从干管接出的较大管径支管为立管敷设时，立管的荷重应设置专用托架...
