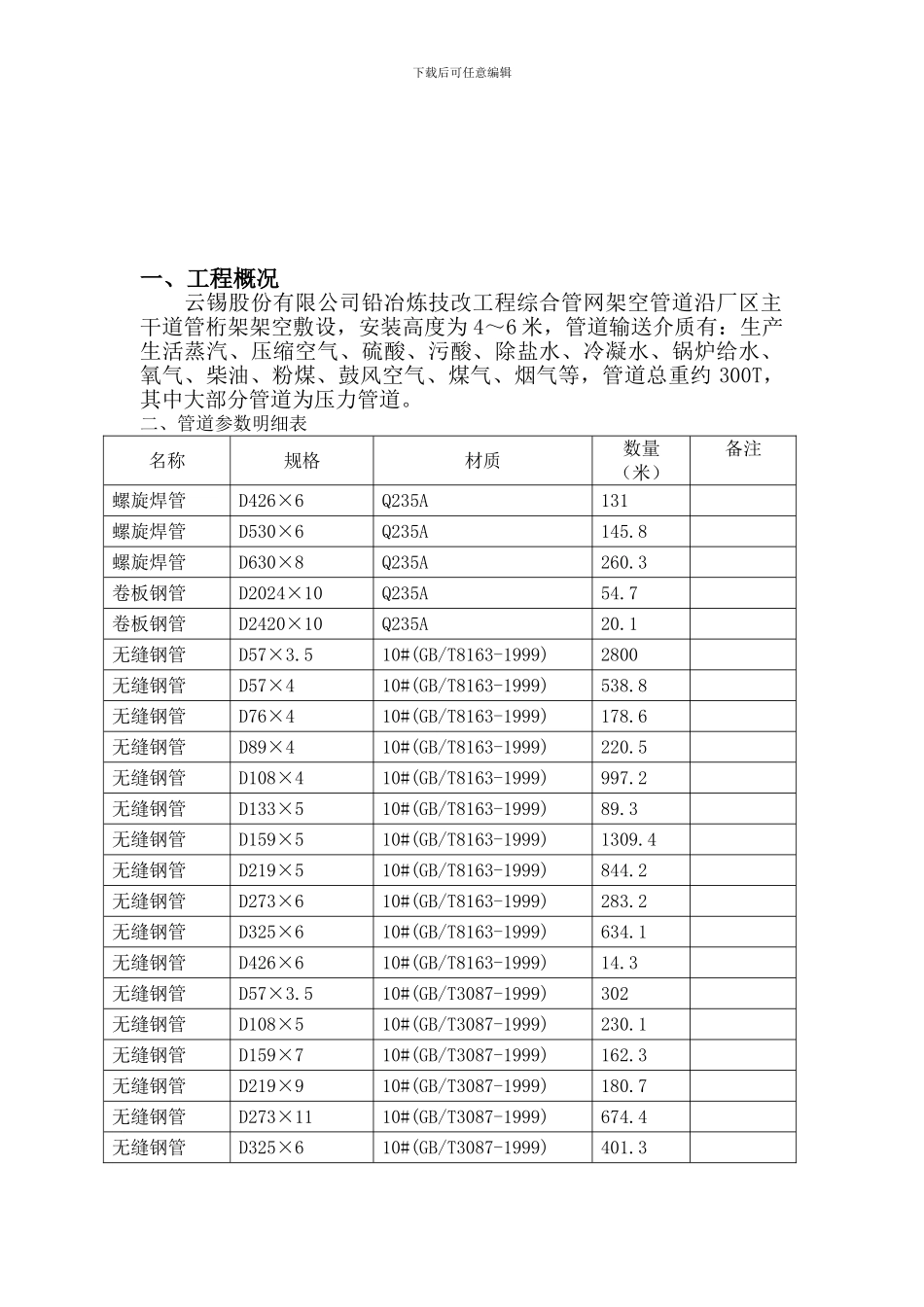

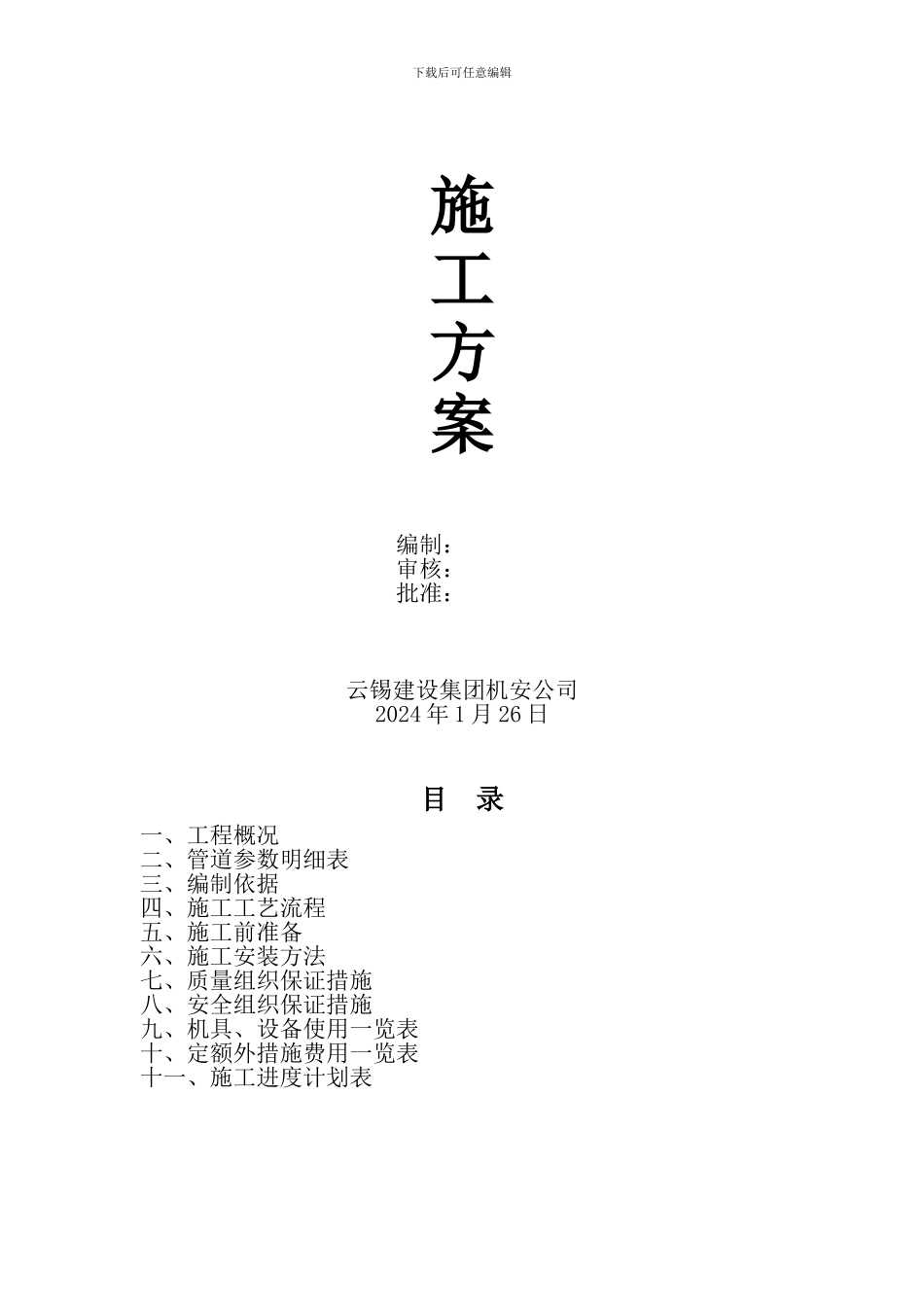

下载后可任意编辑施工方案编制： 审核： 批准： 云锡建设集团机安公司2024 年 1 月 26 日目 录一、工程概况二、管道参数明细表三、编制依据四、施工工艺流程五、施工前准备六、施工安装方法七、质量组织保证措施八、安全组织保证措施九、机具、设备使用一览表十、定额外措施费用一览表十一、施工进度计划表下载后可任意编辑一、工程概况云锡股份有限公司铅冶炼技改工程综合管网架空管道沿厂区主干道管桁架架空敷设，安装高度为 4～6 米，管道输送介质有：生产生活蒸汽、压缩空气、硫酸、污酸、除盐水、冷凝水、锅炉给水、氧气、柴油、粉煤、鼓风空气、煤气、烟气等，管道总重约 300T，其中大部分管道为压力管道。二、管道参数明细表名称规格材质数量（米）备注螺旋焊管D426×6Q235A131螺旋焊管D530×6Q235A145.8螺旋焊管D630×8Q235A260.3卷板钢管D2024×10Q235A54.7卷板钢管D2420×10Q235A20.1无缝钢管D57×3.510#(GB/T8163-1999)2800无缝钢管D57×410#(GB/T8163-1999)538.8无缝钢管D76×410#(GB/T8163-1999)178.6无缝钢管D89×410#(GB/T8163-1999)220.5无缝钢管D108×410#(GB/T8163-1999)997.2无缝钢管D133×510#(GB/T8163-1999)89.3无缝钢管D159×510#(GB/T8163-1999)1309.4无缝钢管D219×510#(GB/T8163-1999)844.2无缝钢管D273×610#(GB/T8163-1999)283.2无缝钢管D325×610#(GB/T8163-1999)634.1无缝钢管D426×610#(GB/T8163-1999)14.3无缝钢管D57×3.510#(GB/T3087-1999)302无缝钢管D108×510#(GB/T3087-1999)230.1无缝钢管D159×710#(GB/T3087-1999)162.3无缝钢管D219×910#(GB/T3087-1999)180.7无缝钢管D273×1110#(GB/T3087-1999)674.4无缝钢管D325×610#(GB/T3087-1999)401.3下载后可任意编辑无缝钢管D377×1410#(GB/T3087-1999)28.1钢衬聚乙烯DN125厂家标准340三、编制依据(一) 设计图纸及设计方案说明；(二)图纸会审答疑纪要； (三)行业规程及企业的技术资料；(四)标准和法律规范 1、《工业金属管道工程施工及验收法律规范》（GB50235-97） 2、《压力管道安全管理与监察规定》 3、《现场设备、工艺管道焊接工程施工及验收法律规范》（GB50236-98） 4、《脱脂工程施工及验收法律规范》(HG 20242-2000)5、《特种设备安全监察条例》6、《工业安装工程质量检验评定标准》GB50252—947、《建筑安装工程质量检验评定标准》GBJ300—888、《工业设备管道防腐蚀施工及验收法律规范》HGJ229-919、《工业金属管道工程质量检验评...
