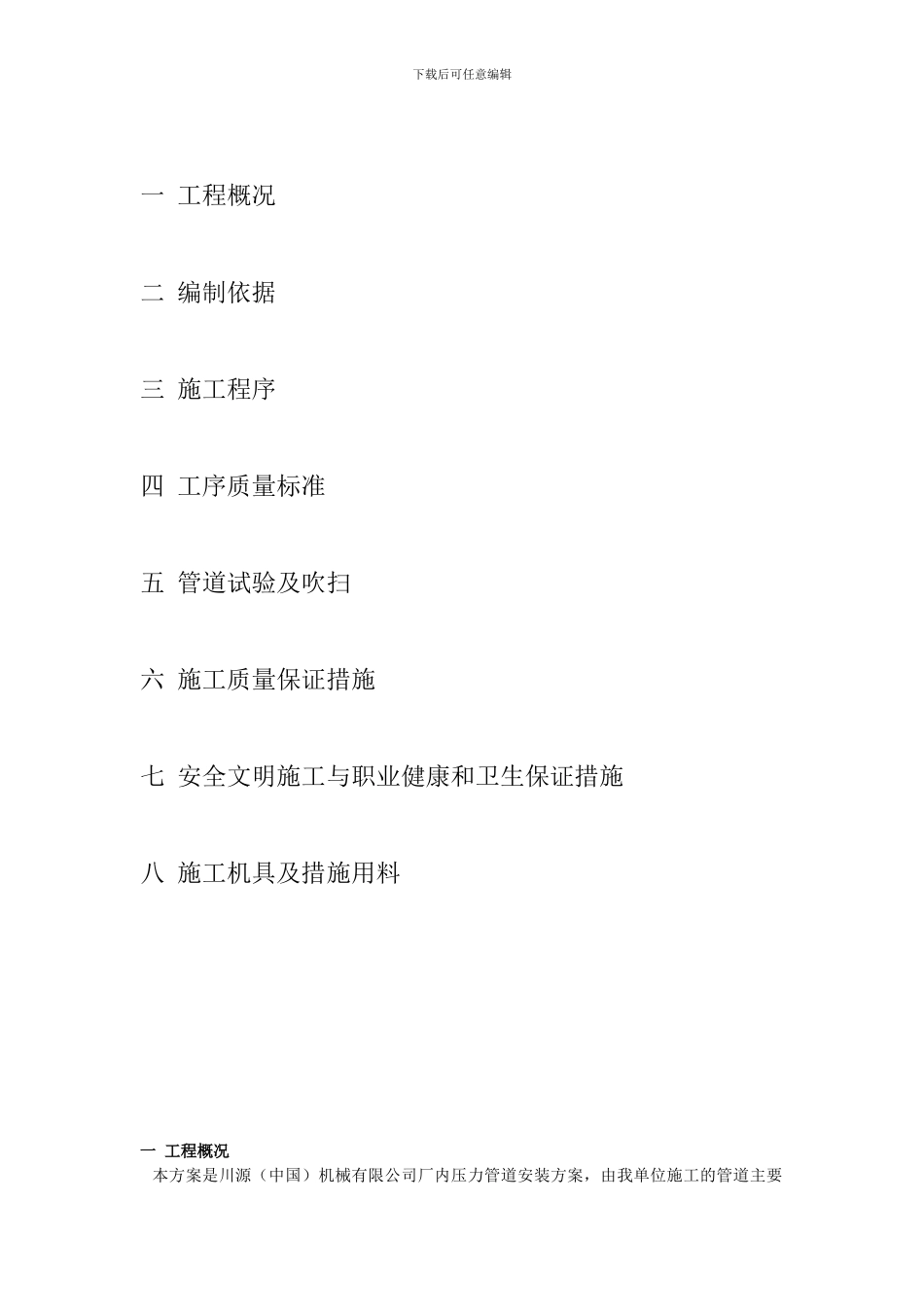

下载后可任意编辑川源新建工程压力管道施工方案编制：审核：安全：批准： 上海文宇建设进展有限公司2024 年 11 月 15 日目 录下载后可任意编辑一 工程概况二 编制依据三 施工程序四 工序质量标准五 管道试验及吹扫六 施工质量保证措施七 安全文明施工与职业健康和卫生保证措施八 施工机具及措施用料一 工程概况 本方案是川源（中国）机械有限公司厂内压力管道安装方案，由我单位施工的管道主要下载后可任意编辑有空气压力管道，管道压力较大，金属管道材质有 20#、10#、0Cr18Ni9Ti。压力管道长(见附表)。施工质量要求高，施工难度大，因此在施工前必须编制详尽的施工方案，精心组织施工。二 编制依据1 甲方提供的施工图2 《工业金属管道工程施工及验收法律规范》GB50235-973 《压力管道安装单位资格认可实施细则》4 《压力管道安全管理与监察规定》5 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-986 《石油化工有毒、可燃介质管道工程施工及验收法律规范》SH3501-2024三 施工程序施工准备 技术准备 材料准备 机具准备 方案编制 技术交底 管段划线切割 材料分类 坡口加工 管材酸洗脱脂 管段组装 材料标识 管线试压 材料防腐 管口吹扫 质量检验 气密试验 交工验收1、施工准备a) 资质证准备1） 压力管道安装单位必须持有劳动行政部门颁发的压力管道安装许可证。2） 从事压力管道焊接的焊工和无损检测的检测人员，必须持有劳动行政部门颁发的特别作业人员资格证书。b) 技术准备1） 熟悉业主提供的设计图纸和各种文字资料，准确理解设计意图及业主的要求；2） 图纸审核：在清楚工艺流程和设计意图的前提下，审核每一张图纸，主要包括：介质流程与安装图是否相符一致，安装图中是否存在设计漏项，安装图中设计标高、尺寸有无问题，材料数量有无遗漏等，如有疑问，应提前与设计人员联系，以期及早解决，避开或减少备料对施工计划和进度的影响。3） 技术人员已经向参加施工的有关人员进行了技术交底。c) 材料准备根据施工总体计划，编制出管道施工计划，做好管道预制材料的准备工作，主要是编制材料的使用计划、核对图纸需用数量和实际到货数量情况，核实材料的质量证件、材质、规格、型号、件数、批号等与设计资料及相关标准是否相符，把好材料的到货验收关，确认管道预制开工条件。材料按计划备料，入库分区堆放，标识清楚。d) 施工机具准备根据工程内容及施工需要，配备足够数量的施...
