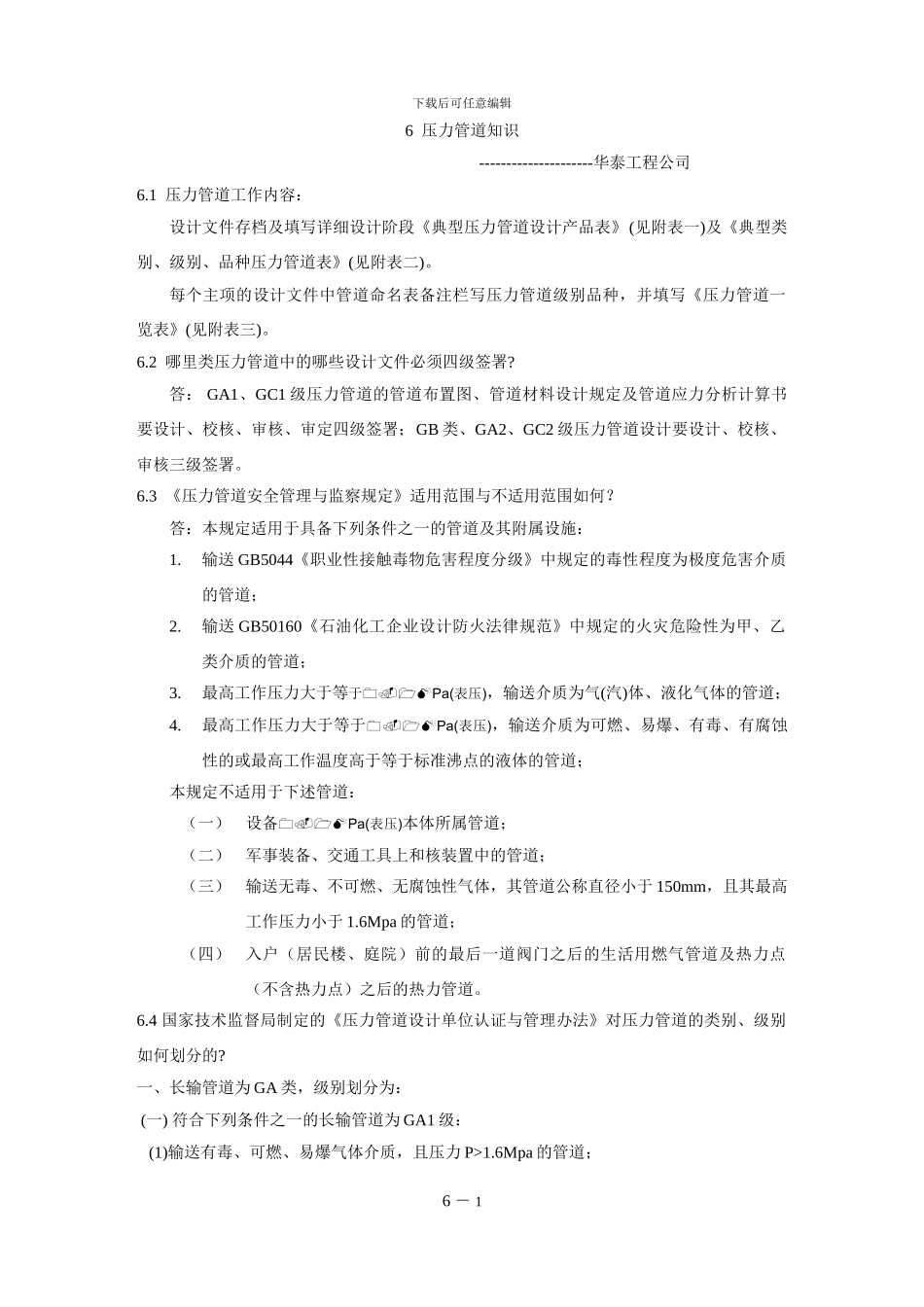

下载后可任意编辑6 压力管道知识---------------------华泰工程公司6.1 压力管道工作内容：设计文件存档及填写详细设计阶段《典型压力管道设计产品表》(见附表一)及《典型类别、级别、品种压力管道表》(见附表二)。每个主项的设计文件中管道命名表备注栏写压力管道级别品种，并填写《压力管道一览表》(见附表三)。6.2 哪里类压力管道中的哪些设计文件必须四级签署?答： GA1、GC1 级压力管道的管道布置图、管道材料设计规定及管道应力分析计算书要设计、校核、审核、审定四级签署；GB 类、GA2、GC2 级压力管道设计要设计、校核、审核三级签署。6.3 《压力管道安全管理与监察规定》适用范围与不适用范围如何？答：本规定适用于具备下列条件之一的管道及其附属设施：1.输送 GB5044《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；2.输送 GB50160《石油化工企业设计防火法律规范》中规定的火灾危险性为甲、乙类介质的管道；3.最高工作压力大于等于Pa(表压)，输送介质为气(汽)体、液化气体的管道；4.最高工作压力大于等于Pa(表压)，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度高于等于标准沸点的液体的管道；本规定不适用于下述管道：（一）设备Pa(表压)本体所属管道；（二）军事装备、交通工具上和核装置中的管道；（三）输送无毒、不可燃、无腐蚀性气体，其管道公称直径小于 150mm，且其最高工作压力小于 1.6Mpa 的管道；（四）入户（居民楼、庭院）前的最后一道阀门之后的生活用燃气管道及热力点（不含热力点）之后的热力管道。6.4 国家技术监督局制定的《压力管道设计单位认证与管理办法》对压力管道的类别、级别如何划分的?一、长输管道为 GA 类，级别划分为： (一) 符合下列条件之一的长输管道为 GA1 级： (1)输送有毒、可燃、易爆气体介质，且压力 P>1.6Mpa 的管道；6 ― 1下载后可任意编辑 (2) 输 送 有 毒 、 可 燃 、 易 爆 液 体 介 质 ， 输 送 距 离 ( 注 1)≥200Km 且 管 道 公 称 直 径DN≥300mm 的管道； (3)输送浆体介质，输送距离≥50Km 且管道公称直径 DN≥150mm 的管道。(二) 符合以下条件之一的长输管道为 GA2 级：(1)输送有毒、可燃、易爆气体介质，设计压力 P≤1.6MPa 的管道；(2)GA1(2)范围以外的长输管道；(3)GA1(3) 范围以外的长输管道。二、公用管道为 GB 类,级别划分为： GB1、燃气管道...
