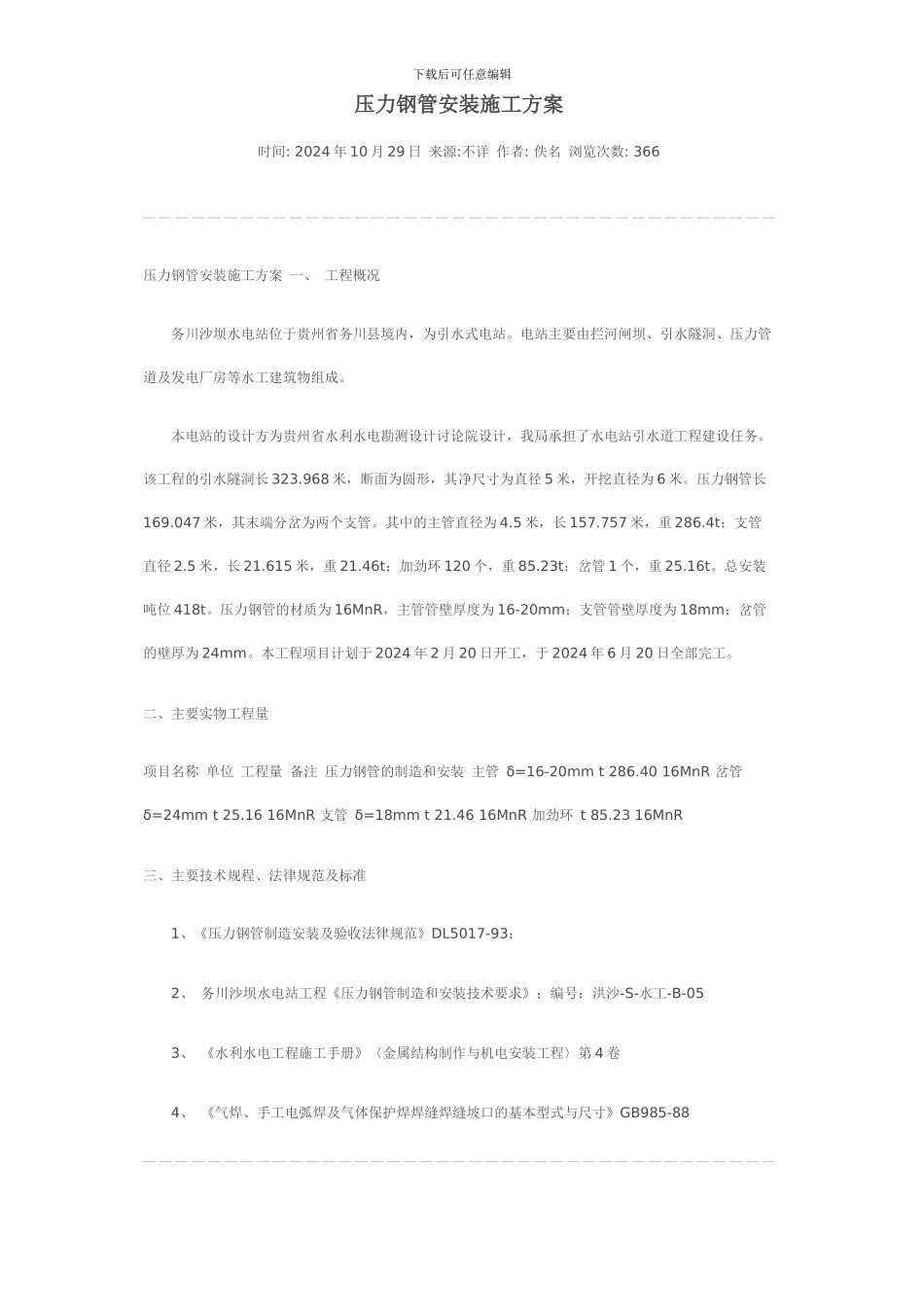

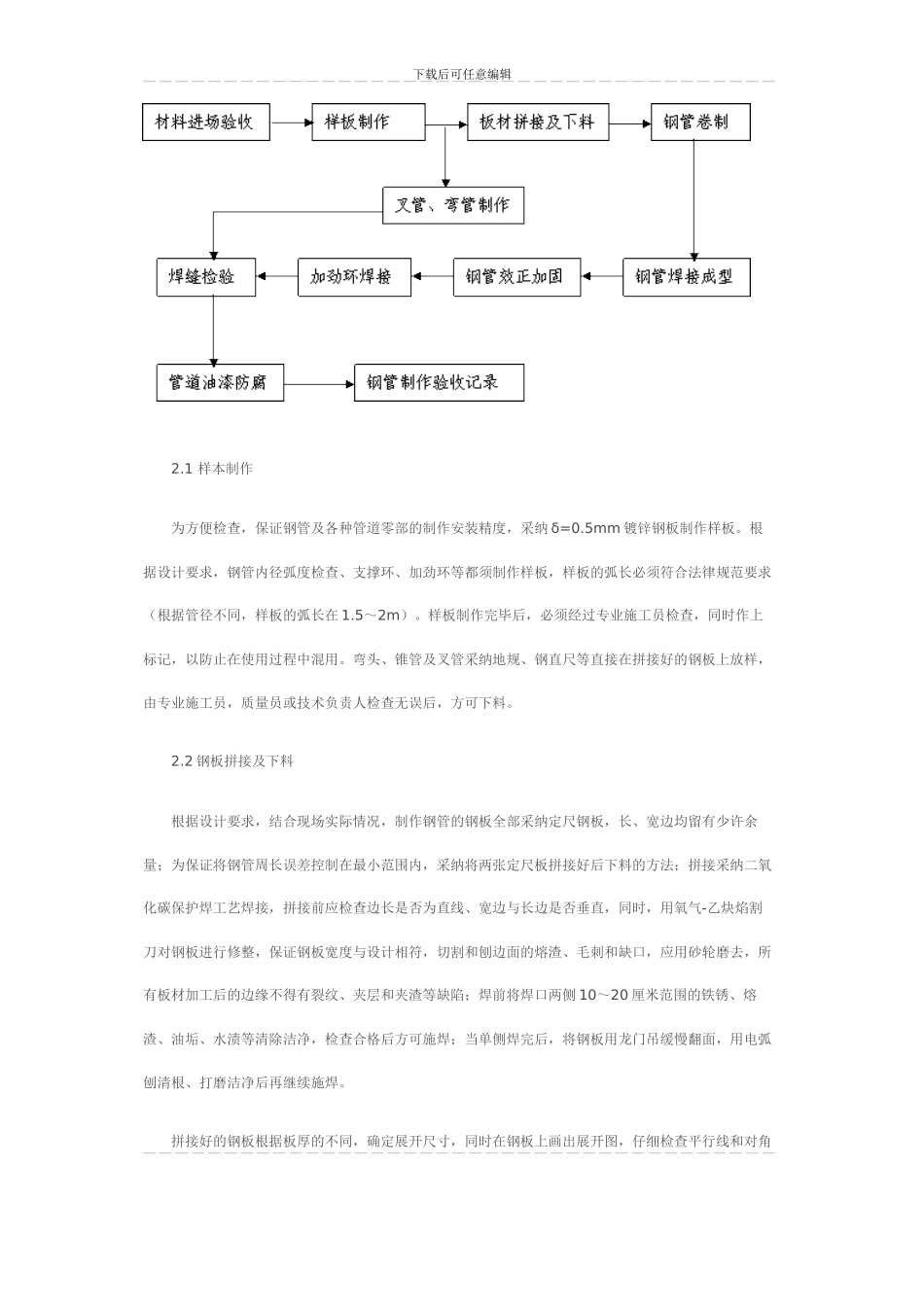

下载后可任意编辑压力钢管安装施工方案时间: 2024 年 10 月 29 日 来源:不详 作者: 佚名 浏览次数: 366 压力钢管安装施工方案 一、 工程概况 务川沙坝水电站位于贵州省务川县境内，为引水式电站。电站主要由拦河闸坝、引水隧洞、压力管道及发电厂房等水工建筑物组成。 本电站的设计方为贵州省水利水电勘测设计讨论院设计，我局承担了水电站引水道工程建设任务。该工程的引水隧洞长 323.968 米，断面为圆形，其净尺寸为直径 5 米，开挖直径为 6 米。压力钢管长169.047 米，其末端分岔为两个支管。其中的主管直径为 4.5 米，长 157.757 米，重 286.4t；支管直径 2.5 米，长 21.615 米，重 21.46t；加劲环 120 个，重 85.23t；岔管 1 个，重 25.16t。总安装吨位 418t。压力钢管的材质为 16MnR，主管管壁厚度为 16-20mm；支管管壁厚度为 18mm；岔管的壁厚为 24mm。本工程项目计划于 2024 年 2 月 20 日开工，于 2024 年 6 月 20 日全部完工。二、主要实物工程量项目名称 单位 工程量 备注 压力钢管的制造和安装 主管 δ=16-20mm t 286.40 16MnR 岔管 δ=24mm t 25.16 16MnR 支管 δ=18mm t 21.46 16MnR 加劲环 t 85.23 16MnR 三、主要技术规程、法律规范及标准 1、《压力钢管制造安装及验收法律规范》DL5017-93； 2、 务川沙坝水电站工程《压力钢管制造和安装技术要求》；编号：洪沙-S-水工-B-05 3、 《水利水电工程施工手册》〈金属结构制作与机电安装工程〉第 4 卷 4、 《气焊、手工电弧焊及气体保护焊焊缝焊缝坡口的基本型式与尺寸》GB985-88下载后可任意编辑 5、 《埋弧焊焊缝坡口的基本型式与尺寸》GB986-88 6、 《钢熔化焊接接头射线照相和质量分级》GB3323-87； 7、 《水工金属结构防腐蚀法律规范》SL105-95； 8、 《施工现场临时用电安全技术法律规范》JGJ46-88； 9、 《建筑施工安全检查标准》JGJ59-99；四、主要施工技术措施 根据工程实际情况需要，压力钢管主要施工过程分解为 1、 材料进货物资检验 所有构成实物工程的钢材、焊条、焊剂、焊丝以及油漆等送到现场后，项目部立即组织相关技术负责人，材料员对来料依据设计图纸，设计更改，材料计划等进行验收，主要检查材料的规格及型号是否与材料质量证明书相符，几何尺寸是否超标。本工程所用的 16MnR,必须满足《压力容器用钢》GB6654-1996 的规定。对可疑钢板采纳超声波检查或...
