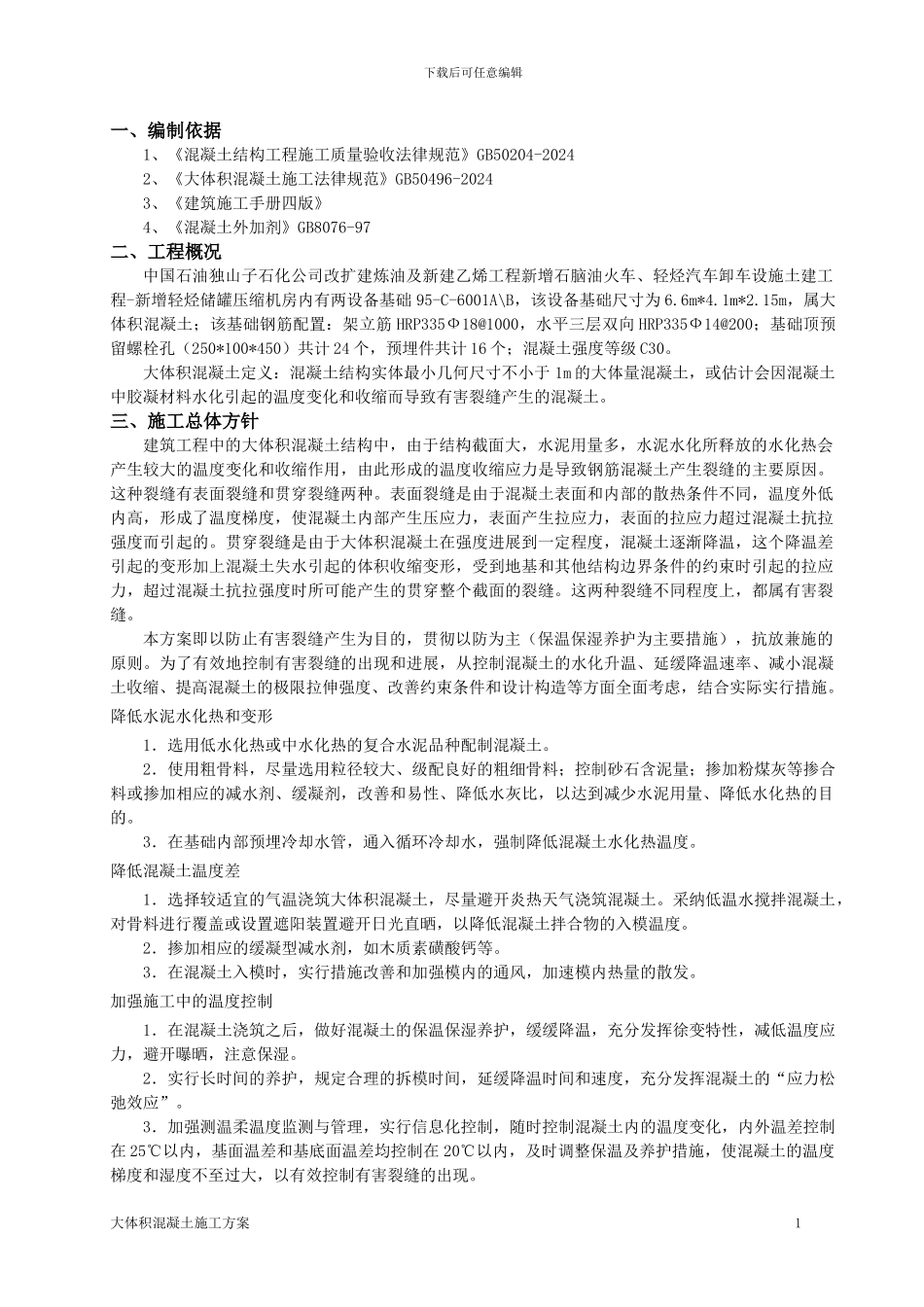

下载后可任意编辑一、编制依据1、《混凝土结构工程施工质量验收法律规范》GB50204-20242、《大体积混凝土施工法律规范》GB50496-20243、《建筑施工手册四版》4、《混凝土外加剂》GB8076-97二、工程概况中国石油独山子石化公司改扩建炼油及新建乙烯工程新增石脑油火车、轻烃汽车卸车设施土建工程-新增轻烃储罐压缩机房内有两设备基础 95-C-6001A\B，该设备基础尺寸为 6.6m*4.1m*2.15m，属大体积混凝土；该基础钢筋配置：架立筋 HRP335Ф18@1000，水平三层双向 HRP335Ф14@200；基础顶预留螺栓孔（250*100*450）共计 24 个，预埋件共计 16 个；混凝土强度等级 C30。大体积混凝土定义：混凝土结构实体最小几何尺寸不小于 1m 的大体量混凝土，或估计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。三、施工总体方针建筑工程中的大体积混凝土结构中，由于结构截面大，水泥用量多，水泥水化所释放的水化热会产生较大的温度变化和收缩作用，由此形成的温度收缩应力是导致钢筋混凝土产生裂缝的主要原因。这种裂缝有表面裂缝和贯穿裂缝两种。表面裂缝是由于混凝土表面和内部的散热条件不同，温度外低内高，形成了温度梯度，使混凝土内部产生压应力，表面产生拉应力，表面的拉应力超过混凝土抗拉强度而引起的。贯穿裂缝是由于大体积混凝土在强度进展到一定程度，混凝土逐渐降温，这个降温差引起的变形加上混凝土失水引起的体积收缩变形，受到地基和其他结构边界条件的约束时引起的拉应力，超过混凝土抗拉强度时所可能产生的贯穿整个截面的裂缝。这两种裂缝不同程度上，都属有害裂缝。本方案即以防止有害裂缝产生为目的，贯彻以防为主（保温保湿养护为主要措施），抗放兼施的原则。为了有效地控制有害裂缝的出现和进展，从控制混凝土的水化升温、延缓降温速率、减小混凝土收缩、提高混凝土的极限拉伸强度、改善约束条件和设计构造等方面全面考虑，结合实际实行措施。降低水泥水化热和变形1．选用低水化热或中水化热的复合水泥品种配制混凝土。2．使用粗骨料，尽量选用粒径较大、级配良好的粗细骨料；控制砂石含泥量；掺加粉煤灰等掺合料或掺加相应的减水剂、缓凝剂，改善和易性、降低水灰比，以达到减少水泥用量、降低水化热的目的。3．在基础内部预埋冷却水管，通入循环冷却水，强制降低混凝土水化热温度。降低混凝土温度差1．选择较适宜的气温浇筑大体积混凝土，尽量避开炎热天气浇筑混凝土。采纳低温水搅拌混凝土，...
