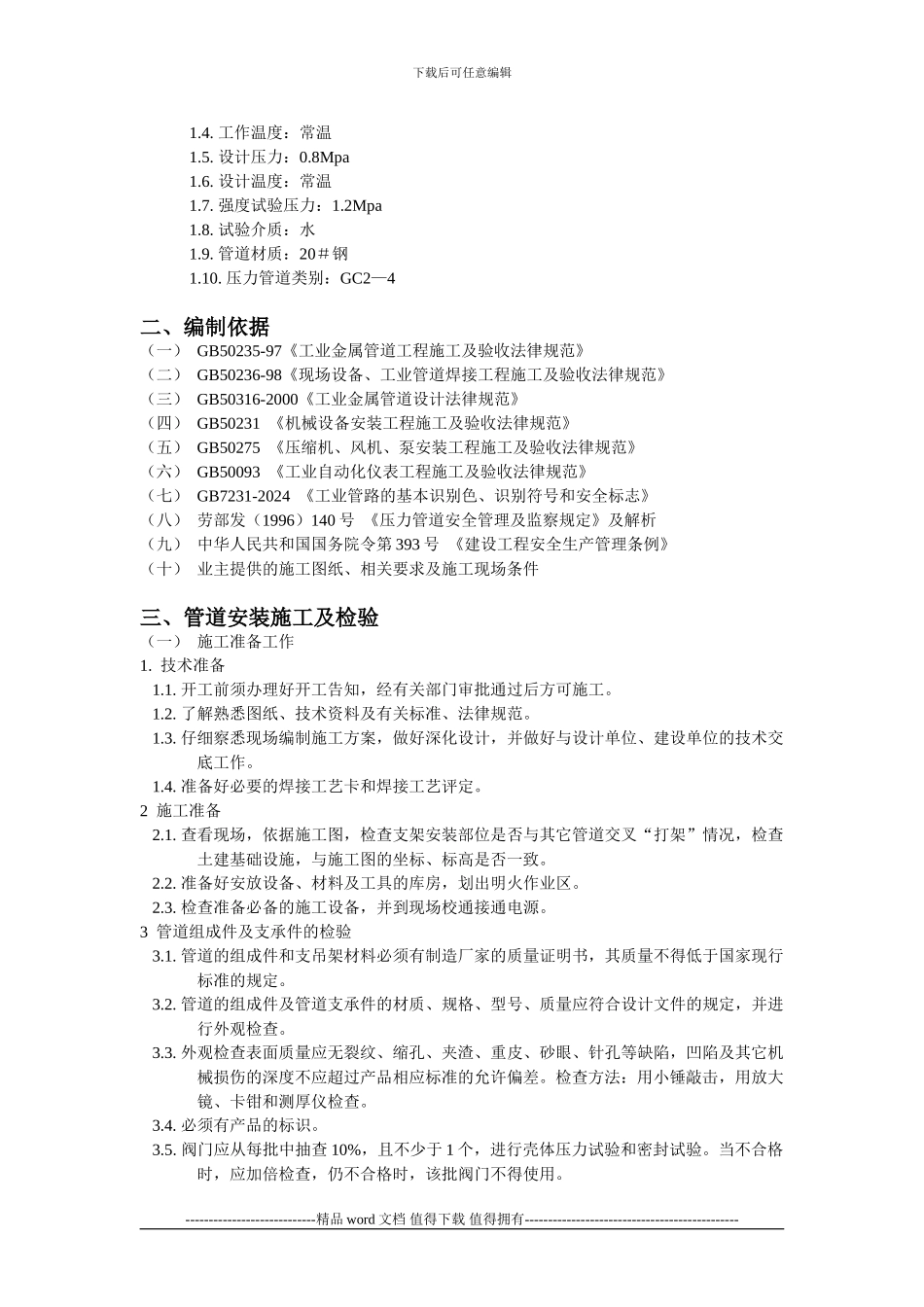

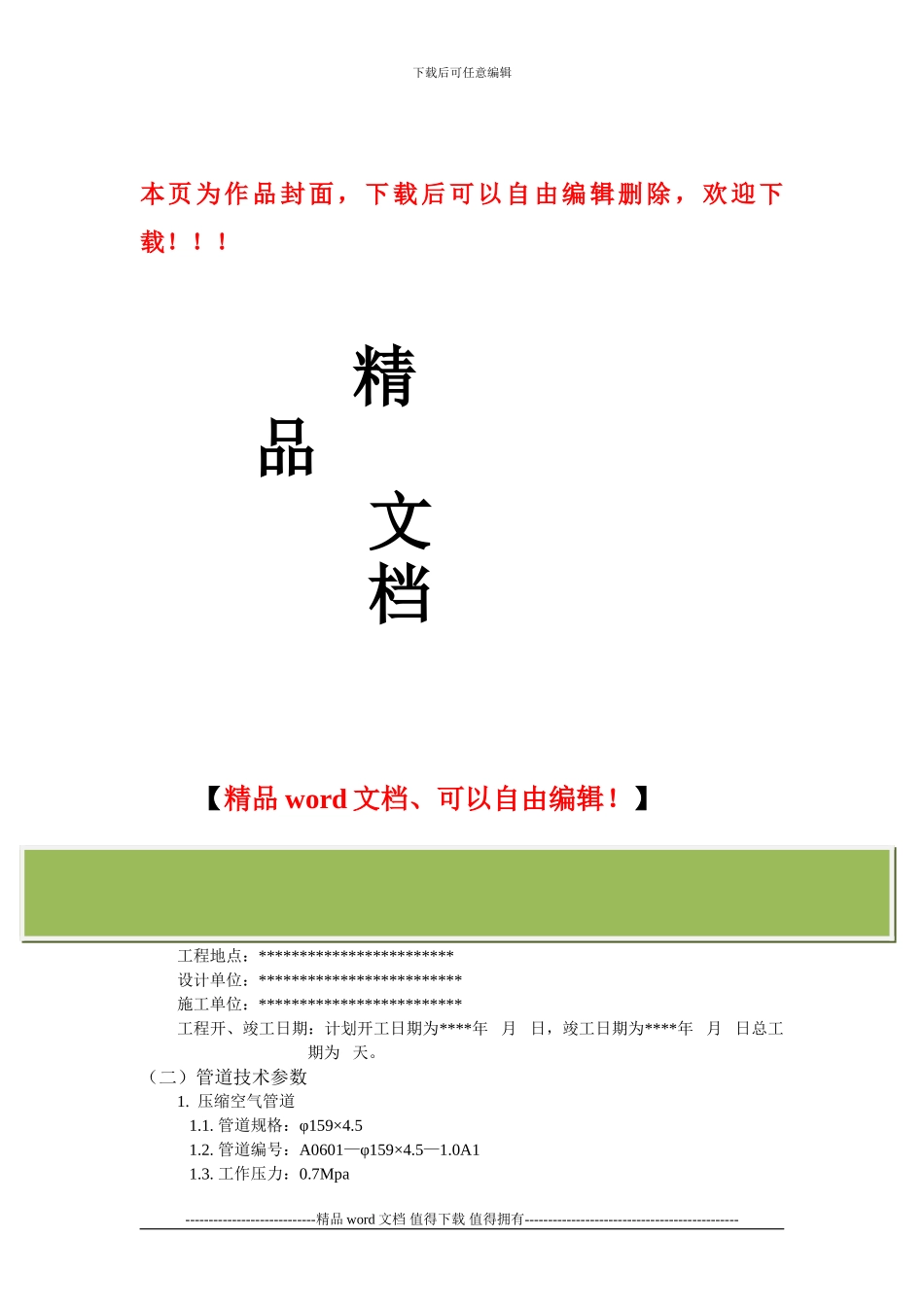

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】一、工程概况及有关参数（一）工程概况本工程为************公司，********************项目，压缩空气管道安装工程。工程地点：************************设计单位：*************************施工单位：*************************工程开、竣工日期：计划开工日期为****年 月 日，竣工日期为****年 月 日总工期为 天。（二）管道技术参数1. 压缩空气管道 1.1. 管道规格：φ159×4.5 1.2. 管道编号：A0601—φ159×4.5—1.0A1 1.3. 工作压力：0.7Mpa----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 1.4. 工作温度：常温 1.5. 设计压力：0.8Mpa 1.6. 设计温度：常温 1.7. 强度试验压力：1.2Mpa 1.8. 试验介质：水 1.9. 管道材质：20＃钢 1.10. 压力管道类别：GC2—4二、编制依据（一） GB50235-97《工业金属管道工程施工及验收法律规范》（二） GB50236-98《现场设备、工业管道焊接工程施工及验收法律规范》（三） GB50316-2000《工业金属管道设计法律规范》（四） GB50231 《机械设备安装工程施工及验收法律规范》（五） GB50275 《压缩机、风机、泵安装工程施工及验收法律规范》（六） GB50093 《工业自动化仪表工程施工及验收法律规范》（七） GB7231-2024 《工业管路的基本识别色、识别符号和安全标志》（八） 劳部发（1996）140 号 《压力管道安全管理及监察规定》及解析（九） 中华人民共和国国务院令第 393 号 《建设工程安全生产管理条例》（十） 业主提供的施工图纸、相关要求及施工现场条件三、管道安装施工及检验（一） 施工准备工作1. 技术准备 1.1. 开工前须办理好开工告知，经有关部门审批通过后方可施工。 1.2. 了解熟悉图纸、技术资料及有关标准、法律规范。 1.3. 仔细察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术交底工作。 1.4. 准备好必要的焊接工艺卡和焊接工艺评定。2 施工准备 2.1. 查看现场，依据施工图，检查支架安装部位是否与其它管道交叉“打架”情况，检查土建基础设施，与施工图的坐标、标高是否一致。 2.2. 准备好安放设备、材料及工具的库房，划出明火作业区。 2.3. 检查准备必备的施工设备，并到现场校通接...
