参观走廊施工方案VIP免费

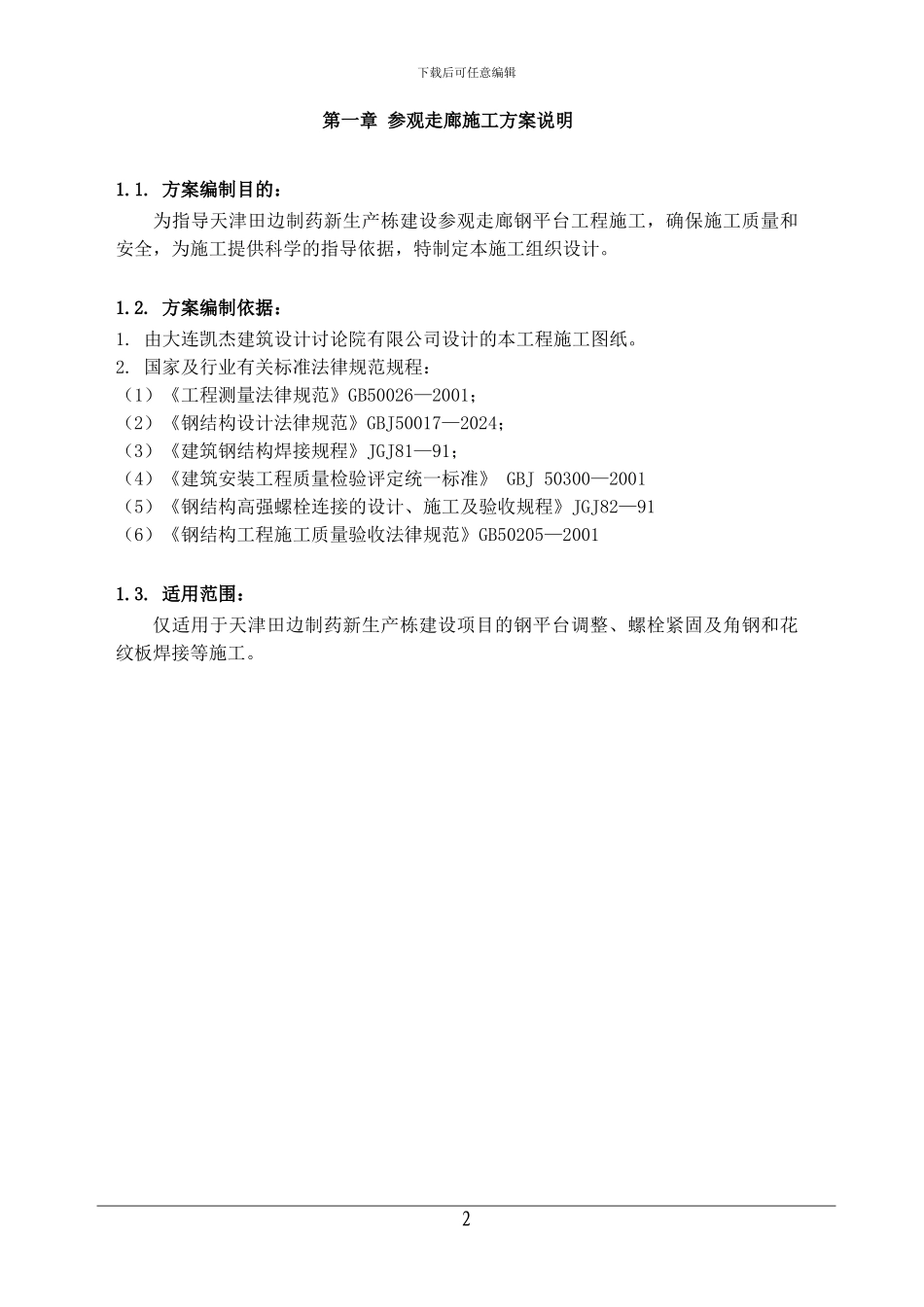

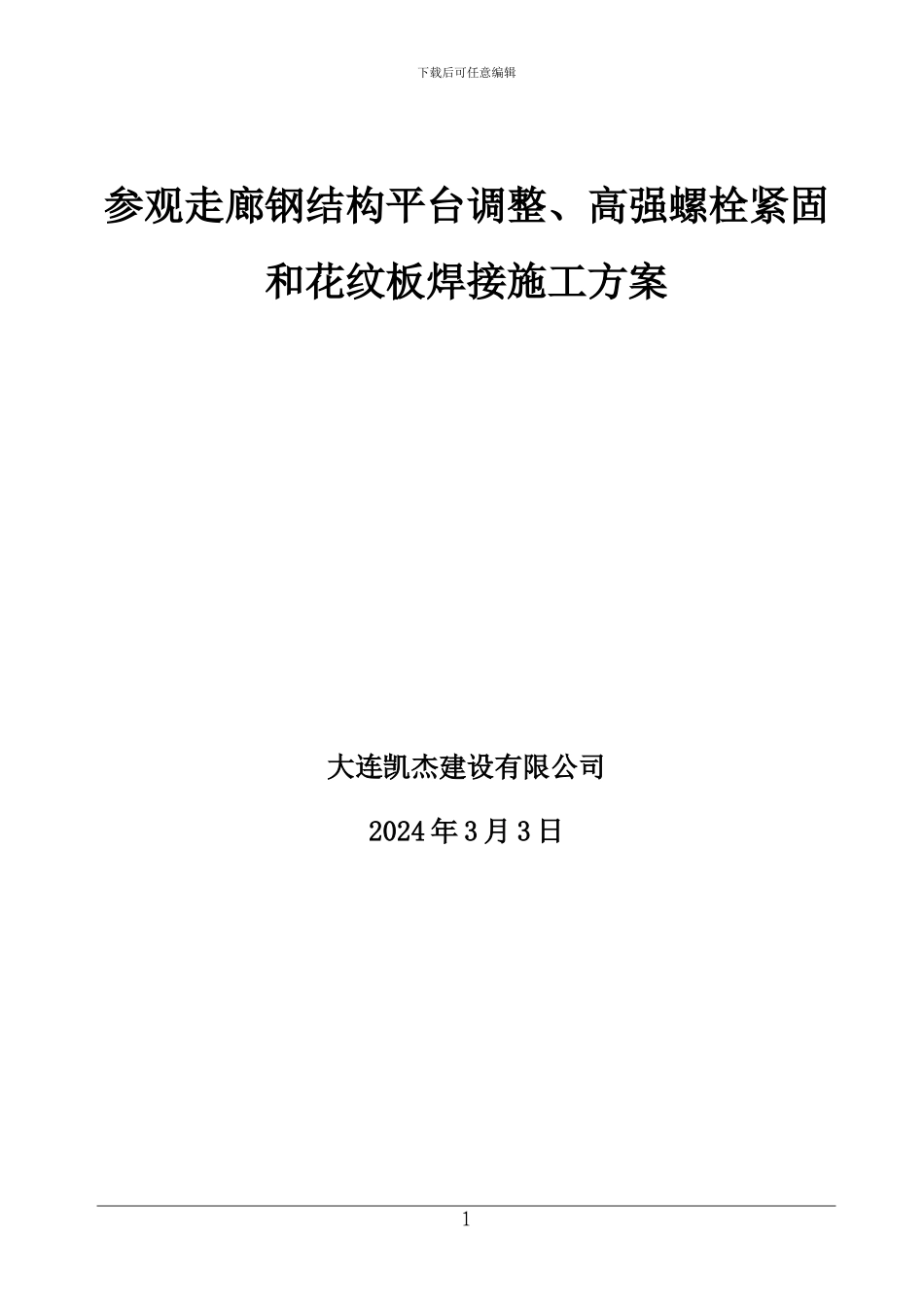

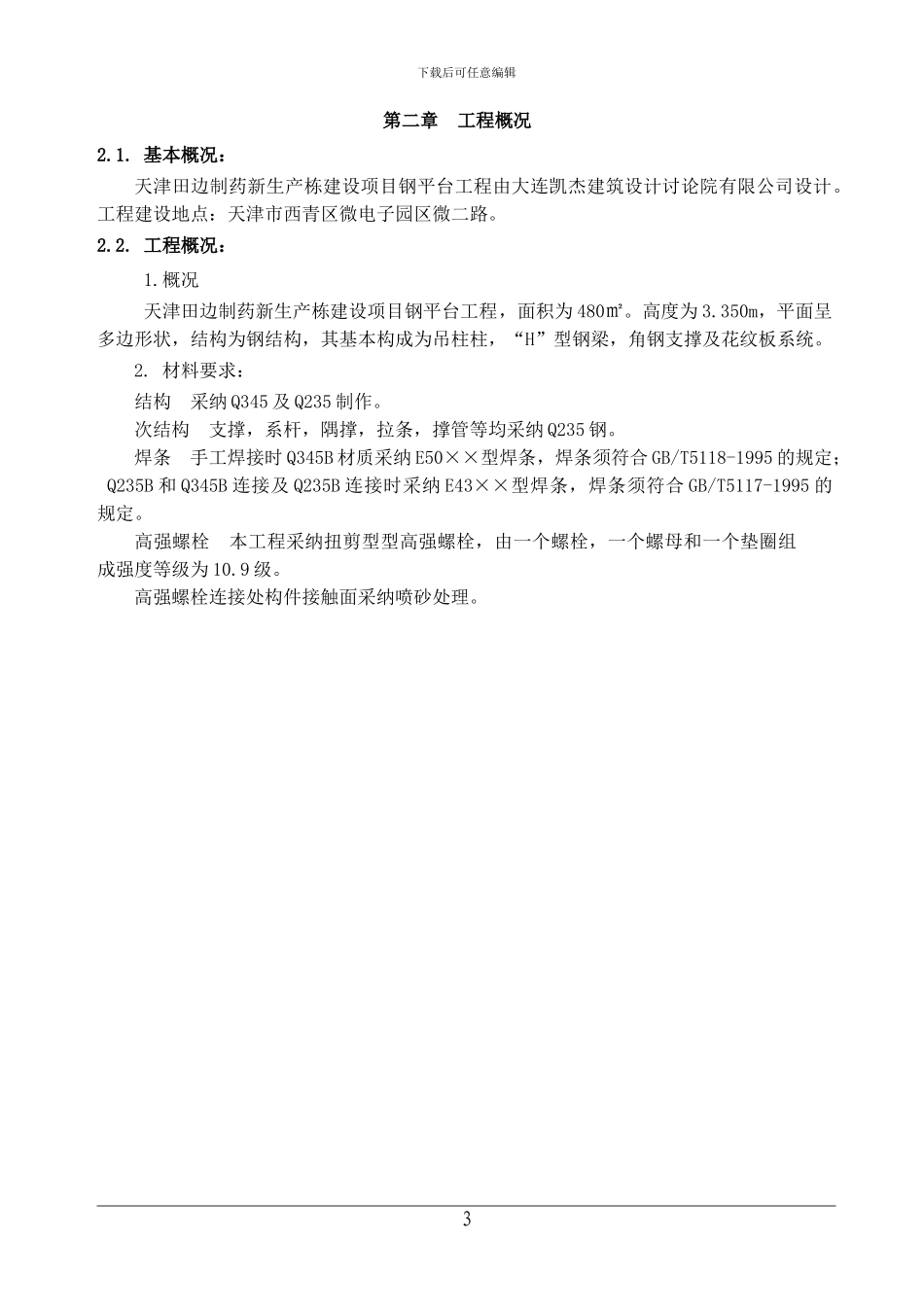

下载后可任意编辑参观走廊钢结构平台调整、高强螺栓紧固和花纹板焊接施工方案大连凯杰建设有限公司2024 年 3 月 3 日1下载后可任意编辑第一章 参观走廊施工方案说明1.1. 方案编制目的：为指导天津田边制药新生产栋建设参观走廊钢平台工程施工，确保施工质量和安全，为施工提供科学的指导依据，特制定本施工组织设计。1.2. 方案编制依据：1. 由大连凯杰建筑设计讨论院有限公司设计的本工程施工图纸。2. 国家及行业有关标准法律规范规程：（1）《工程测量法律规范》GB50026—2001；（2）《钢结构设计法律规范》GBJ50017—2024；（3）《建筑钢结构焊接规程》JGJ81—91；（4）《建筑安装工程质量检验评定统一标准》 GBJ 50300—2001（5）《钢结构高强螺栓连接的设计、施工及验收规程》JGJ82—91（6）《钢结构工程施工质量验收法律规范》GB50205—20011.3. 适用范围：仅适用于天津田边制药新生产栋建设项目的钢平台调整、螺栓紧固及角钢和花纹板焊接等施工。 2下载后可任意编辑第二章 工程概况2.1. 基本概况：天津田边制药新生产栋建设项目钢平台工程由大连凯杰建筑设计讨论院有限公司设计。工程建设地点：天津市西青区微电子园区微二路。2.2. 工程概况： 1.概况天津田边制药新生产栋建设项目钢平台工程，面积为 480㎡。高度为 3.350m，平面呈多边形状，结构为钢结构，其基本构成为吊柱柱，“H”型钢梁，角钢支撑及花纹板系统。2. 材料要求：结构 采纳 Q345 及 Q235 制作。次结构 支撑，系杆，隅撑，拉条，撑管等均采纳 Q235 钢。焊条 手工焊接时 Q345B 材质采纳 E50××型焊条，焊条须符合 GB/T5118-1995 的规定； Q235B 和 Q345B 连接及 Q235B 连接时采纳 E43××型焊条，焊条须符合 GB/T5117-1995 的规定。高强螺栓 本工程采纳扭剪型型高强螺栓，由一个螺栓，一个螺母和一个垫圈组成强度等级为 10.9 级。高强螺栓连接处构件接触面采纳喷砂处理。 3下载后可任意编辑第3章钢结构安装施工方法 施工顺序及方法钢结构平台吊柱与钢梁调整→高强螺栓紧固→角钢及花纹板焊接3.1. 钢结构平台吊柱与钢梁调整：田边项目钢结构平台已经基本安装完毕，现场处于调整阶段。由于前期只进行钢结构的安装，所以导致钢结构施工中存在误差，根据现场实际情况为保证安装过程中工作顺利，钢结构调整施工时对现场安装完成后的钢结构轴线尺寸检测和地脚预埋件的位置和标高检测。摸清各轴线和地脚预埋件偏差情况后，再进行...
