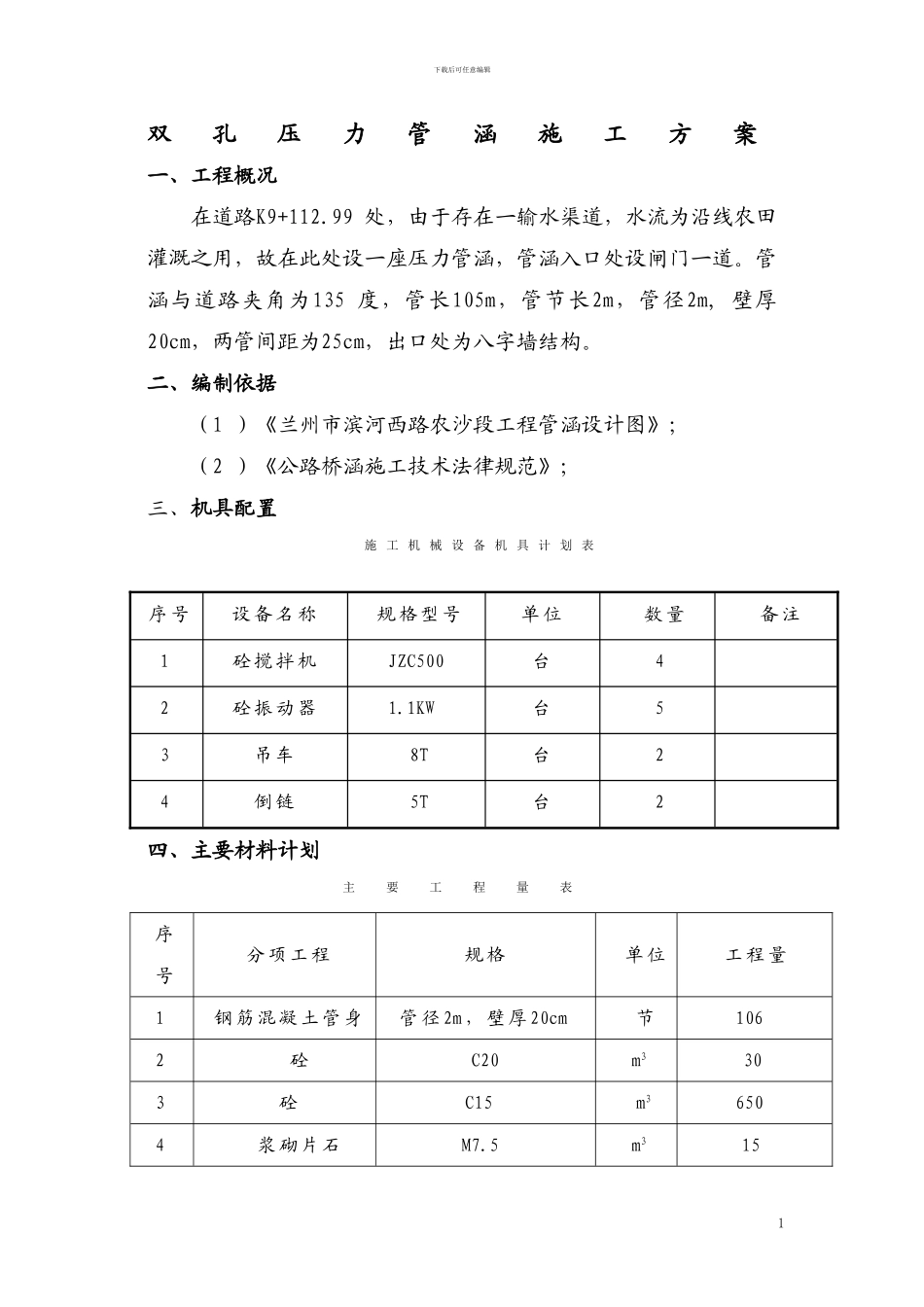

下载后可任意编辑双 孔 压 力 管 涵 施 工 方 案一、工程概况 在道路K9+112.99 处，由于存在一输水渠道，水流为沿线农田灌溉之用，故在此处设一座压力管涵，管涵入口处设闸门一道。管涵与道路夹角为135 度，管长105m，管节长2m，管径2m, 壁厚20cm，两管间距为25cm，出口处为八字墙结构。二、编制依据 （1 ）《兰州市滨河西路农沙段工程管涵设计图》； （2 ）《公路桥涵施工技术法律规范》；三、机具配置施 工 机 械 设 备 机 具 计 划 表序 号设 备 名 称规 格 型 号单 位数 量备 注1砼 搅 拌 机JZC500台42砼 振 动 器1.1KW台53吊 车8T台24倒 链5T台2四、主要材料计划主 要 工 程 量 表序号分 项 工 程规 格单 位工 程 量1钢 筋 混 凝 土 管 身管 径 2m ， 壁 厚 20cm节1062 砼 C20 m3 303砼C15m36504 浆 砌 片 石 M7.5 m3 151下载后可任意编辑5粗 砂 垫 层m31286钢 制 闸 门BGZ2000×1500 C=268台27螺 杆 式 启 闭 机QSP-3T φ430台28钢 螺 杆φ44根2五、进度计划2下载后可任意编辑六、施工方法1 、沟槽开挖 沟槽开挖前应认真熟悉图纸，放出沟槽中线及开挖边线，合理地确定沟槽开挖断面，选用人工配合机械开挖的方法，依照相关安全措施，确保施工质量和安全。根据勘测结果，沟槽与道路的夹角为135 度，沟槽底标高为1530.21 ，沟槽的开挖深度为2-3m，故选用1 ：0.5 的开挖坡度即可。开挖要求槽壁平整，槽底高程的允许偏差为±20mm。严格控制槽底高程和宽度，防止超挖。沟槽边的堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m., 并适当留出运输材料工作面，应保证土体的稳定和不影响施工。由于沟槽靠近鱼塘，为防止鱼塘的水进入沟槽，开挖前对鱼塘进行排水，禁止在水中作业。机械开挖时，应派专人指挥挖机，机械拉土时槽底预留20cm左右用人工清底，以防扰动地基土。2 、管节安装（1 ）管节的质量与运输待 运 的 管 节 其 各 项 质 量 应 满 足 要 求 ， 端 面 平 整 并 与 其 轴 线 垂 直 ，管 节 内 外 侧 表 面 平 直 圆 滑 ， 如 有 蜂 窝 ， 每 处 面 积 不 得 大 于 3cm*3cm，深 度 不 得 超 过 1cm ， 修 补 完 善 后 方 准 使 用 。 管 节 强 度 应 符 合 设 计 要 求 ，涵 管 的 吸 水 率 部 超 过 干 管 质 量 的 6% ， ...
