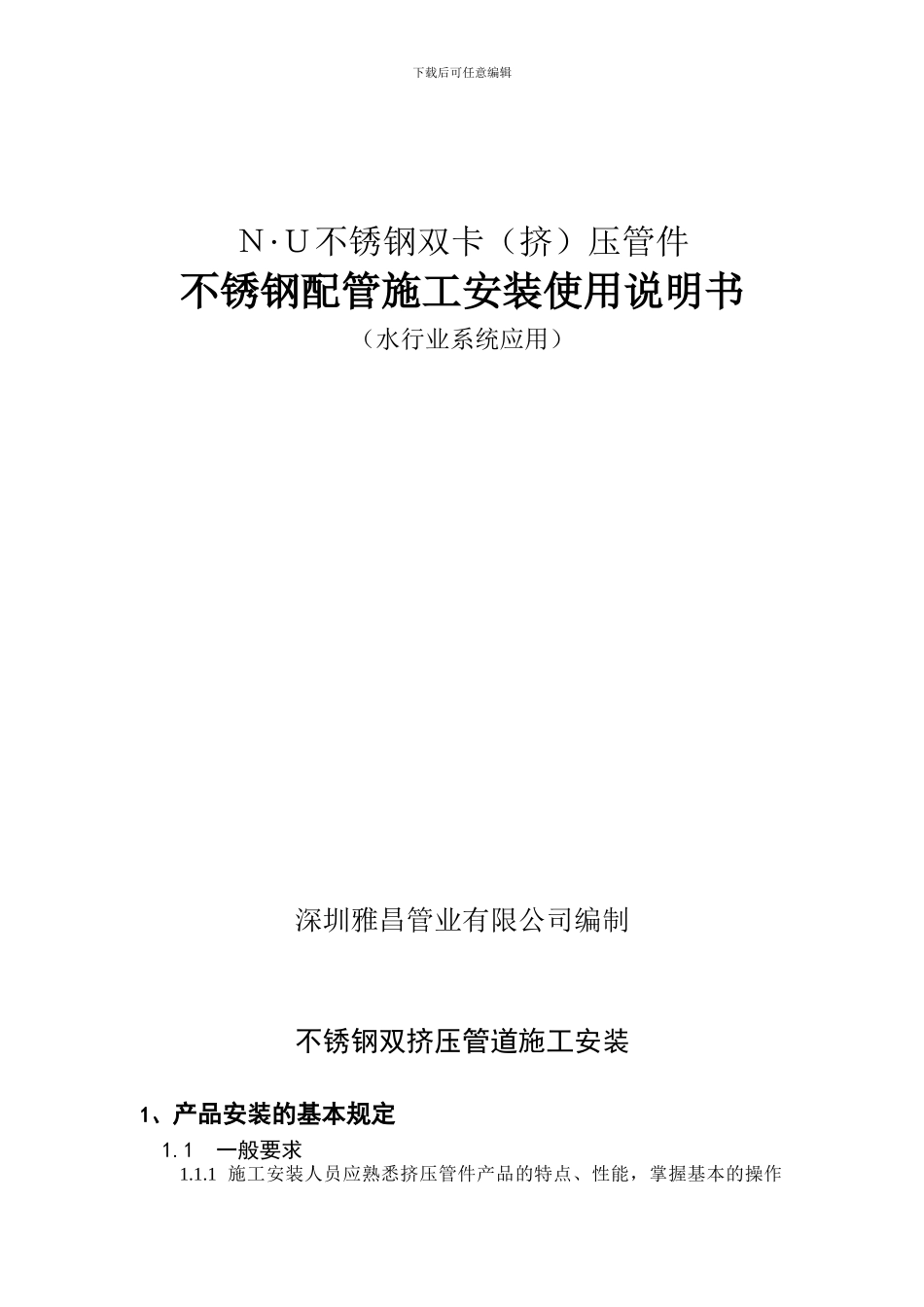

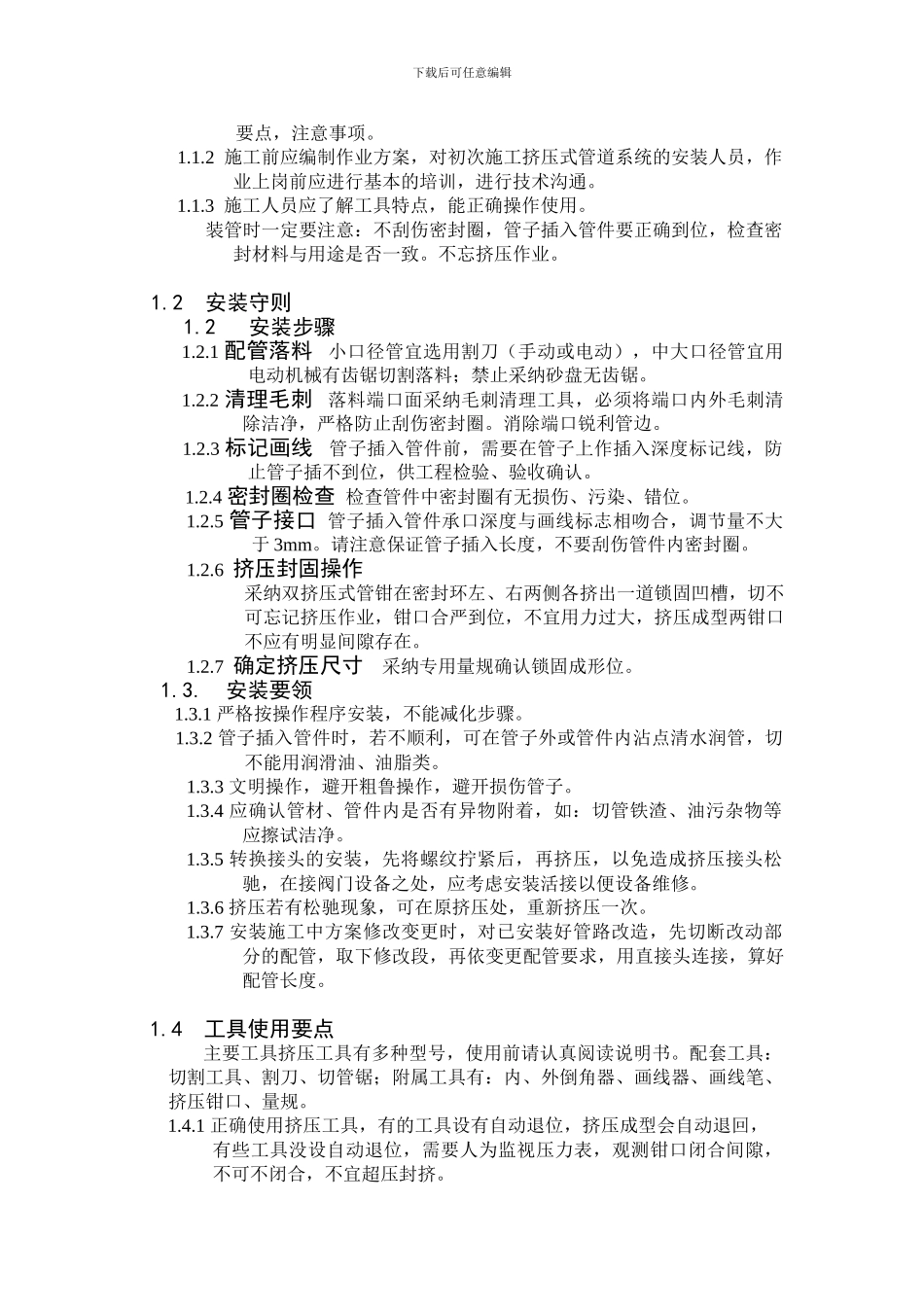

下载后可任意编辑Ｎ·Ｕ不锈钢双卡（挤）压管件不锈钢配管施工安装使用说明书（水行业系统应用）深圳雅昌管业有限公司编制不锈钢双挤压管道施工安装1、产品安装的基本规定1.1 一般要求1.1.1 施工安装人员应熟悉挤压管件产品的特点、性能，掌握基本的操作下载后可任意编辑要点，注意事项。1.1.2 施工前应编制作业方案，对初次施工挤压式管道系统的安装人员，作业上岗前应进行基本的培训，进行技术沟通。1.1.3 施工人员应了解工具特点，能正确操作使用。 装管时一定要注意：不刮伤密封圈，管子插入管件要正确到位，检查密封材料与用途是否一致。不忘挤压作业。1.2 安装守则 1.2 安装步骤1.2.1 配管落料 小口径管宜选用割刀（手动或电动），中大口径管宜用电动机械有齿锯切割落料；禁止采纳砂盘无齿锯。1.2.2 清理毛刺 落料端口面采纳毛刺清理工具，必须将端口内外毛刺清除洁净，严格防止刮伤密封圈。消除端口锐利管边。1.2.3 标记画线 管子插入管件前，需要在管子上作插入深度标记线，防止管子插不到位，供工程检验、验收确认。1.2.4 密封圈检查 检查管件中密封圈有无损伤、污染、错位。1.2.5 管子接口 管子插入管件承口深度与画线标志相吻合，调节量不大于 3mm。请注意保证管子插入长度，不要刮伤管件内密封圈。1.2.6 挤压封固操作采纳双挤压式管钳在密封环左、右两侧各挤出一道锁固凹槽，切不可忘记挤压作业，钳口合严到位，不宜用力过大，挤压成型两钳口不应有明显间隙存在。1.2.7 确定挤压尺寸 采纳专用量规确认锁固成形位。1.3. 安装要领 1.3.1 严格按操作程序安装，不能减化步骤。 1.3.2 管子插入管件时，若不顺利，可在管子外或管件内沾点清水润管，切不能用润滑油、油脂类。1.3.3 文明操作，避开粗鲁操作，避开损伤管子。1.3.4 应确认管材、管件内是否有异物附着，如：切管铁渣、油污杂物等应擦试洁净。1.3.5 转换接头的安装，先将螺纹拧紧后，再挤压，以免造成挤压接头松驰，在接阀门设备之处，应考虑安装活接以便设备维修。1.3.6 挤压若有松驰现象，可在原挤压处，重新挤压一次。1.3.7 安装施工中方案修改变更时，对已安装好管路改造，先切断改动部分的配管，取下修改段，再依变更配管要求，用直接头连接，算好配管长度。1.4 工具使用要点主要工具挤压工具有多种型号，使用前请认真阅读说明书。配套工具：切割工具、割刀、切管锯；附属工具有：内、外倒角器、画线器、画线笔、挤压钳口、量规。1.4.1 正...
