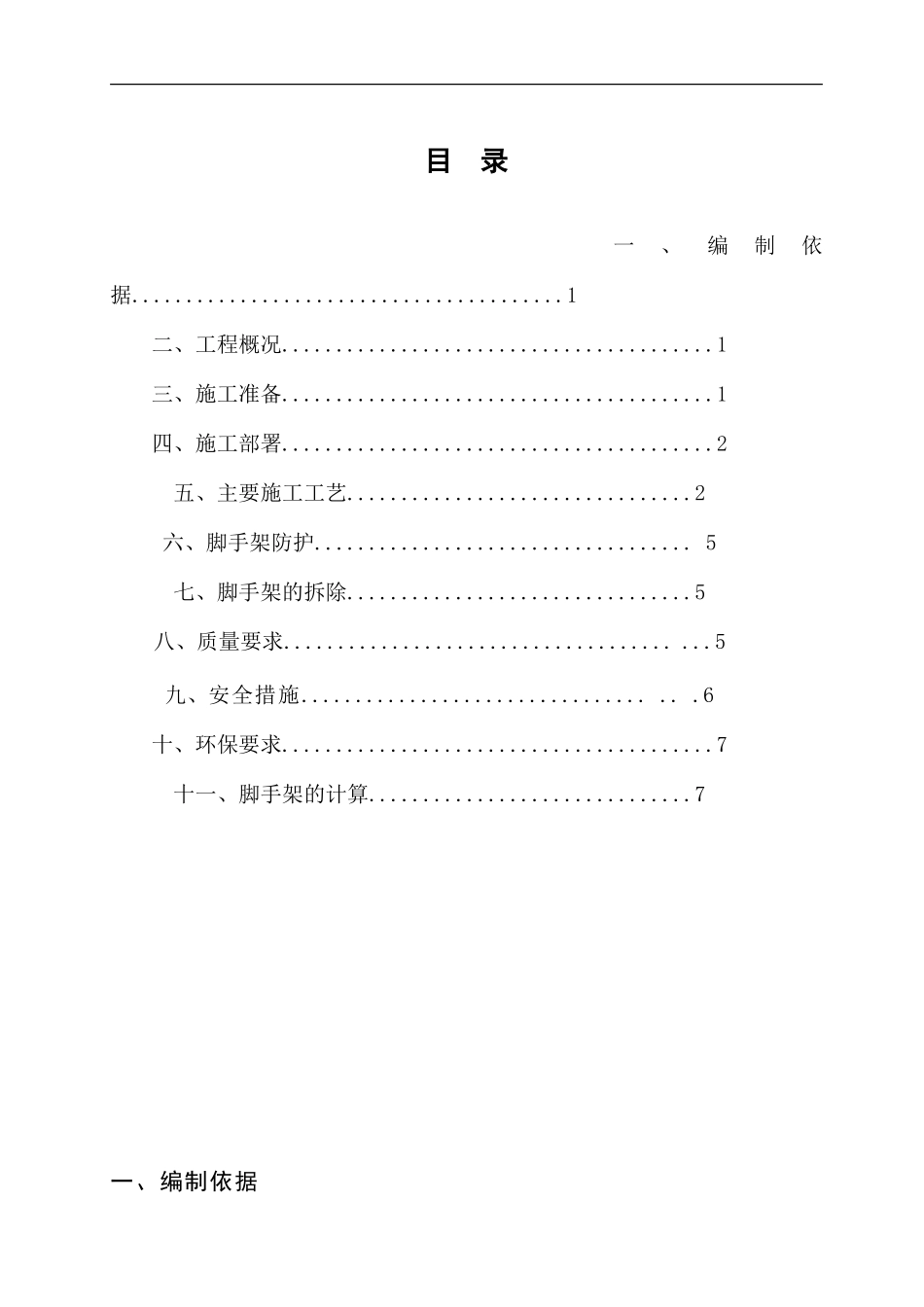

双排外脚手架搭设方案_第1页
1/10

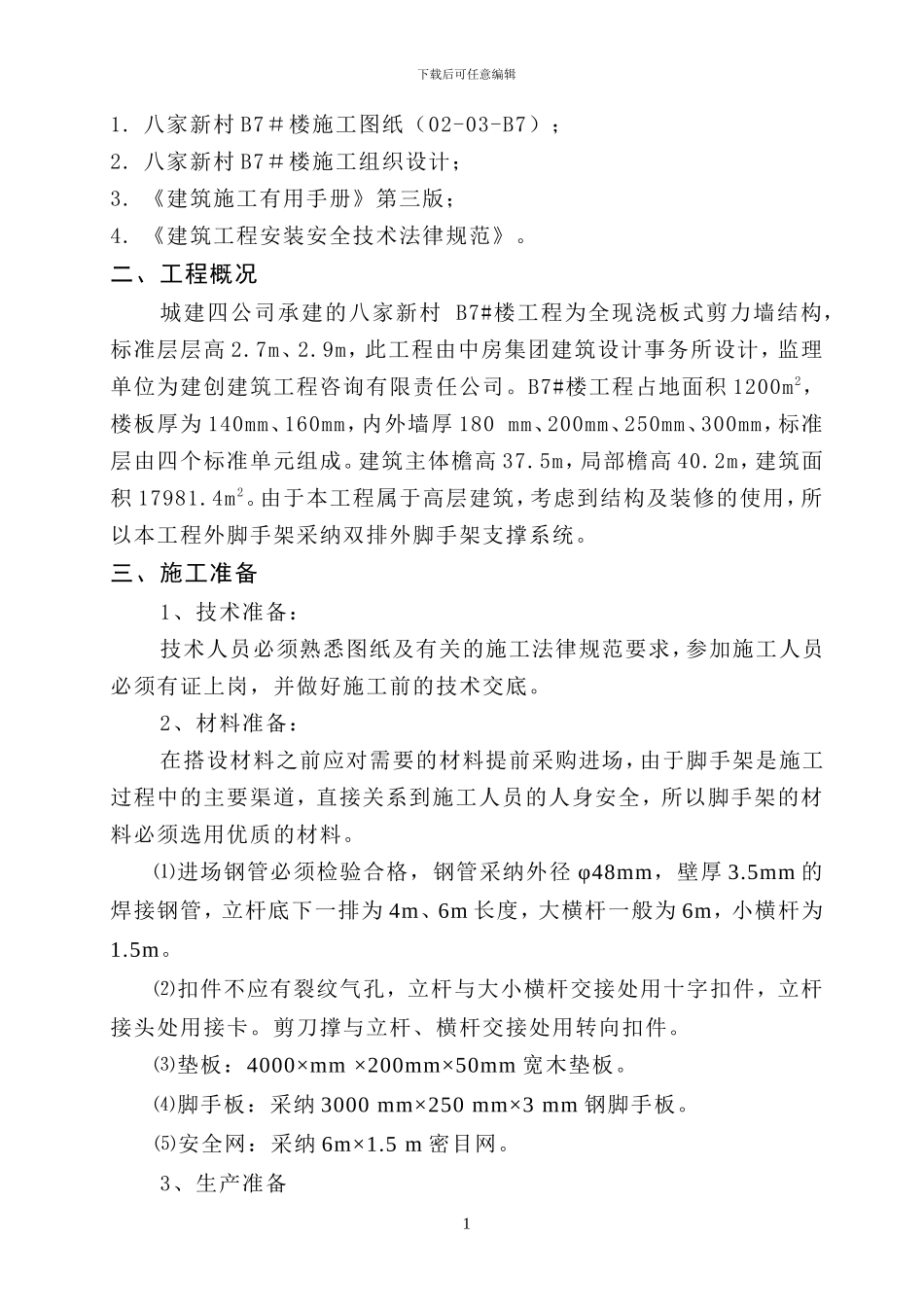

双排外脚手架搭设方案_第2页
2/10

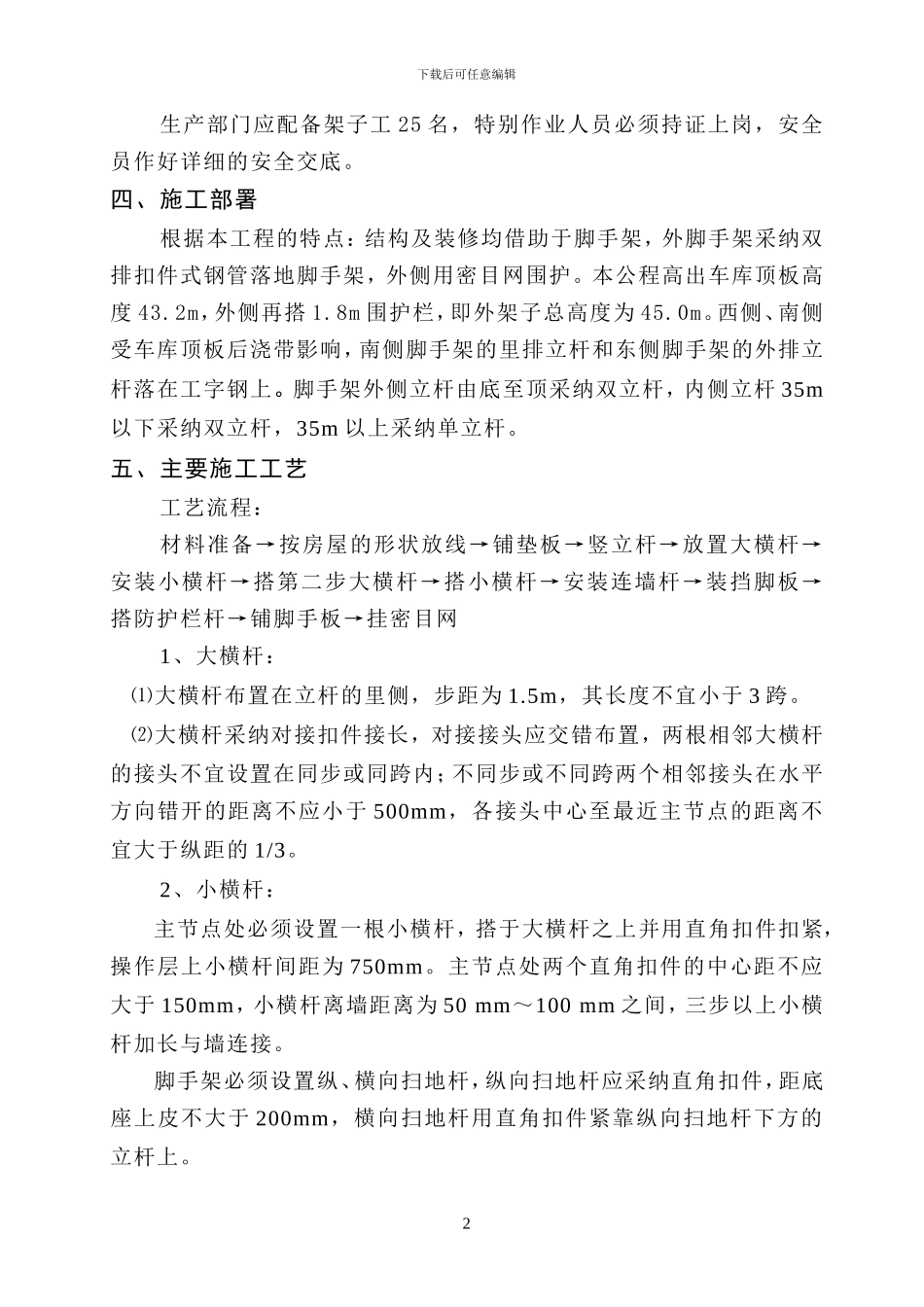

双排外脚手架搭设方案_第3页
3/10
目 录 一、编制依据........................................1二、工程概况........................................1三、施工准备........................................1四、施工部署........................................2五、主要施工工艺................................2六、脚手架防护................................... 5七、脚手架的拆除................................5八、质量要求.................................... ...5九、安全措施................................ .. .6十、环保要求........................................7十一、脚手架的计算..............................7一、编制依据下载后可任意编辑1. 八家新村 B7#楼施工图纸(02-03-B7);2. 八家新村 B7#楼施工组织设计;3. 《建筑施工有用手册》第三版;4. 《建筑工程安装安全技术法律规范》。二、工程概况城建四公司承建的八家新村 B7#楼工程为全现浇板式剪力墙结构,标准层层高 2.7m、2.9m,此工程由中房集团建筑设计事务所设计,监理单位为建创建筑工程咨询有限责任公司。B7#楼工程占地面积 1200m2,楼板厚为 140mm、160mm,内外墙厚 180 mm、200mm、250mm、300mm,标准层由四个标准单元组成。建筑主体檐高 37.5m,局部檐高 40.2m,建筑面积 17981.4m2。由于本工程属于高层建筑,考虑到结构及装修的使用,所以本工程外脚手架采纳双排外脚手架支撑系统。三、施工准备1、技术准备:技术人员必须熟悉图纸及有关的施工法律规范要求,参加施工人员必须有证上岗,并做好施工前的技术交底。2、材料准备:在搭设材料之前应对需要的材料提前采购进场,由于脚手架是施工过程中的主要渠道,直接关系到施工人员的人身安全,所以脚手架的材料必须选用优质的材料。⑴进场钢管必须检验合格,钢管采纳外径 φ48mm,壁厚 3.5mm 的焊接钢管,立杆底下一排为 4m、6m 长度,大横杆一般为 6m,小横杆为1.5m。⑵扣件不应有裂纹气孔,立杆与大小横杆交接处用十字扣件,立杆接头处用接卡。剪刀撑与立杆、横杆交接处用转向扣件。⑶垫板:4000×mm ×200mm×50mm 宽木垫板。⑷脚手板:采纳 3000 mm×250 mm×3 mm 钢脚手板。⑸安全网:采纳 6m×1.5 m 密目网。3、生产准备1下载后可任意编辑生产部门应配备架子工 25 名,特别作业人员必须持证上岗,安全员作好详细的安全交底。四、施工部署根据本工程的特点:结构及装修均借助于...
