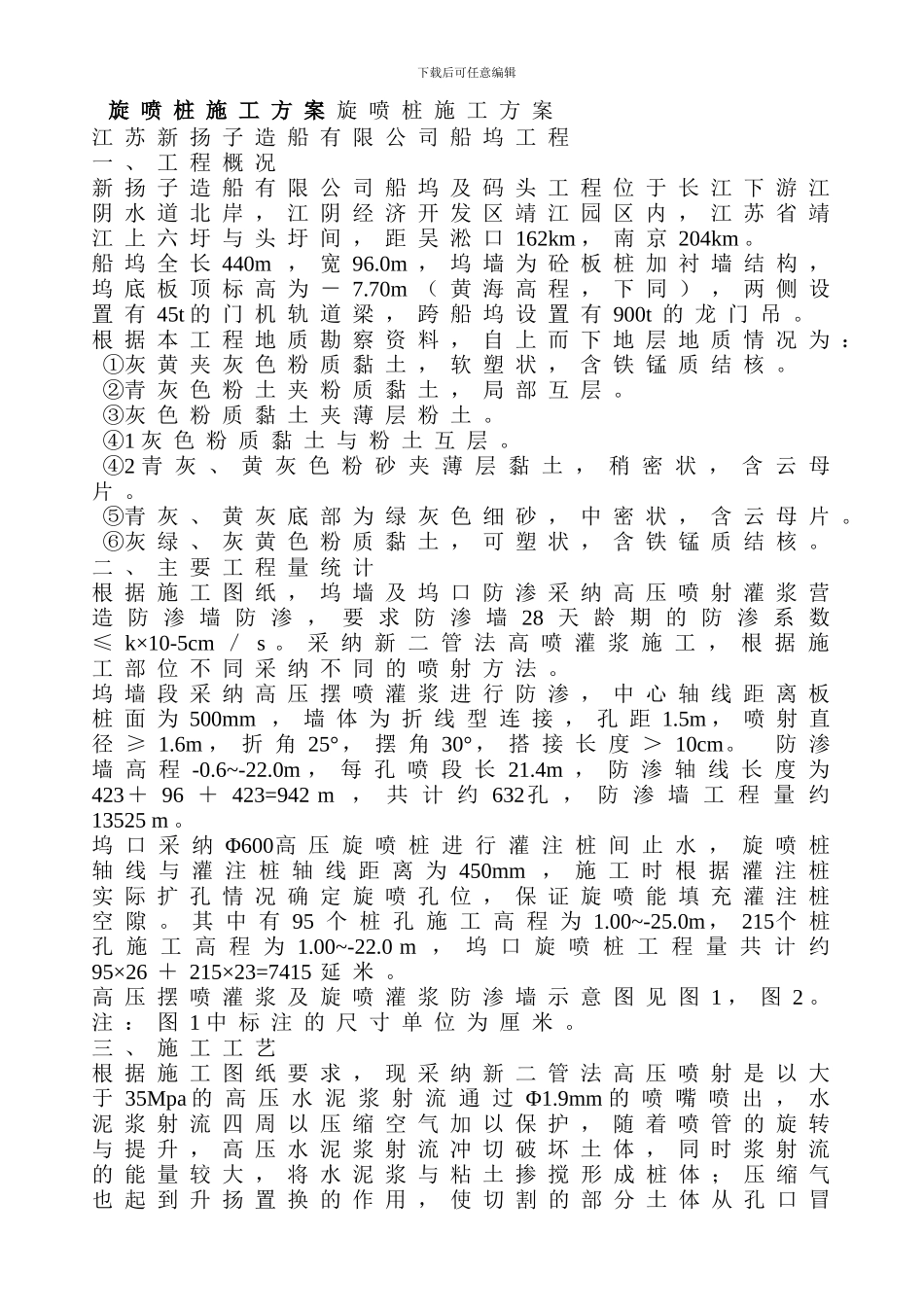

下载后可任意编辑旋 喷 桩 施 工 方 案 旋 喷 桩 施 工 方 案江 苏 新 扬 子 造 船 有 限 公 司 船 坞 工 程一 、 工 程 概 况新 扬 子 造 船 有 限 公 司 船 坞 及 码 头 工 程 位 于 长 江 下 游 江阴 水 道 北 岸 ， 江 阴 经 济 开 发 区 靖 江 园 区 内 ， 江 苏 省 靖江 上 六 圩 与 头 圩 间 ， 距 吴 淞 口 162km ， 南 京 204km 。船 坞 全 长 440m ， 宽 96.0m ， 坞 墙 为 砼 板 桩 加 衬 墙 结 构 ，坞 底 板 顶 标 高 为 － 7.70m （ 黄 海 高 程 ， 下 同 ） ， 两 侧 设置 有 45t 的 门 机 轨 道 梁 ， 跨 船 坞 设 置 有 900t 的 龙 门 吊 。根 据 本 工 程 地 质 勘 察 资 料 ， 自 上 而 下 地 层 地 质 情 况 为 ： ①灰 黄 夹 灰 色 粉 质 黏 土 ， 软 塑 状 ， 含 铁 锰 质 结 核 。 ②青 灰 色 粉 土 夹 粉 质 黏 土 ， 局 部 互 层 。 ③灰 色 粉 质 黏 土 夹 薄 层 粉 土 。 ④1 灰 色 粉 质 黏 土 与 粉 土 互 层 。 ④2 青 灰 、 黄 灰 色 粉 砂 夹 薄 层 黏 土 ， 稍 密 状 ， 含 云 母片 。 ⑤青 灰 、 黄 灰 底 部 为 绿 灰 色 细 砂 ， 中 密 状 ， 含 云 母 片 。 ⑥灰 绿 、 灰 黄 色 粉 质 黏 土 ， 可 塑 状 ， 含 铁 锰 质 结 核 。二 、 主 要 工 程 量 统 计根 据 施 工 图 纸 ， 坞 墙 及 坞 口 防 渗 采 纳 高 压 喷 射 灌 浆 营造 防 渗 墙 防 渗 ， 要 求 防 渗 墙 28 天 龄 期 的 防 渗 系 数≤ k×10-5cm ／ s 。 采 纳 新 二 管 法 高 喷 灌 浆 施 工 ， 根 据 施工 部 位 不 同 采 纳 不 同 的 喷 射 方 法 。坞 墙 段 采 纳 高 压 摆 喷 灌 浆 进 行 防 渗 ， 中 心 轴 线 距 离 板桩 面 为 500mm ， 墙 体 为 折 线 型 连 接 ， 孔 距 1.5m ， 喷 射 直径 ≥ 1.6m ， 折 角 25°， 摆 角 30°， 搭 接 长 度 ＞ 10cm。 防 渗墙 高 程 -0.6~-22.0m ， 每 孔 喷 段 长 21.4m ， 防 渗 轴 线 长 ...
