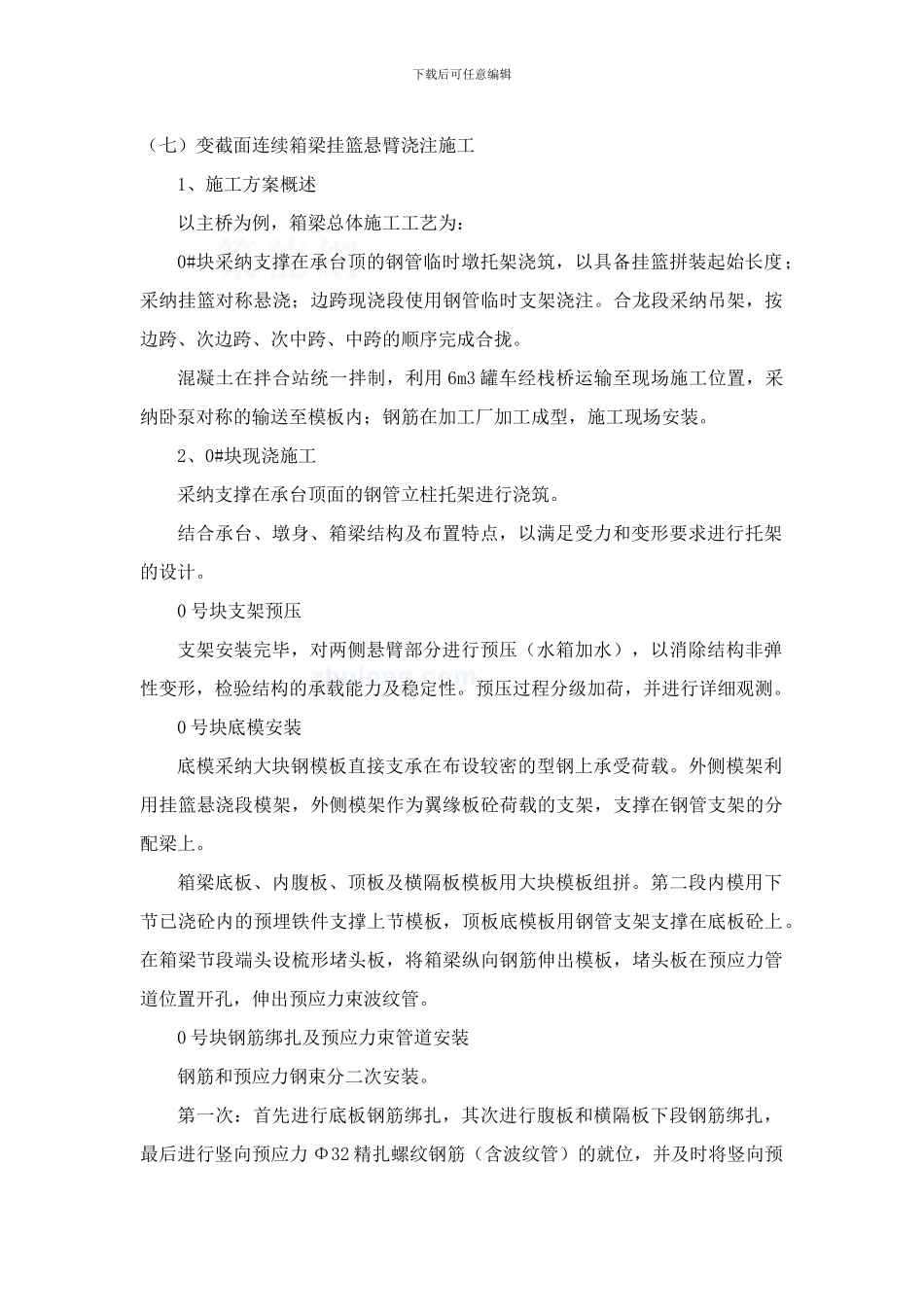

变截面现浇箱梁挂篮施工方案-secret_第1页
1/12
变截面现浇箱梁挂篮施工方案-secret_第2页
2/12
变截面现浇箱梁挂篮施工方案-secret_第3页
3/12
下载后可任意编辑(七)变截面连续箱梁挂篮悬臂浇注施工1、施工方案概述以主桥为例,箱梁总体施工工艺为: 0#块采纳支撑在承台顶的钢管临时墩托架浇筑,以具备挂篮拼装起始长度;采纳挂篮对称悬浇;边跨现浇段使用钢管临时支架浇注。合龙段采纳吊架,按边跨、次边跨、次中跨、中跨的顺序完成合拢。混凝土在拌合站统一拌制,利用 6m3 罐车经栈桥运输至现场施工位置,采纳卧泵对称的输送至模板内;钢筋在加工厂加工成型,施工现场安装。2、0#块现浇施工采纳支撑在承台顶面的钢管立柱托架进行浇筑。结合承台、墩身、箱梁结构及布置特点,以满足受力和变形要求进行托架的设计。0 号块支架预压支架安装完毕,对两侧悬臂部分进行预压(水箱加水),以消除结构非弹性变形,检验结构的承载能力及稳定性。预压过程分级加荷,并进行详细观测。0 号块底模安装底模采纳大块钢模板直接支承在布设较密的型钢上承受荷载。外侧模架利用挂篮悬浇段模架,外侧模架作为翼缘板砼荷载的支架,支撑在钢管支架的分配梁上。箱梁底板、内腹板、顶板及横隔板模板用大块模板组拼。第二段内模用下节已浇砼内的预埋铁件支撑上节模板,顶板底模板用钢管支架支撑在底板砼上。在箱梁节段端头设梳形堵头板,将箱梁纵向钢筋伸出模板,堵头板在预应力管道位置开孔,伸出预应力束波纹管。0 号块钢筋绑扎及预应力束管道安装钢筋和预应力钢束分二次安装。第一次:首先进行底板钢筋绑扎,其次进行腹板和横隔板下段钢筋绑扎,最后进行竖向预应力 Φ32 精扎螺纹钢筋(含波纹管)的就位,并及时将竖向预下载后可任意编辑应力筋的压浆管引出底板上方。第二次:进行腹板及横隔板、顶板钢筋绑扎,安放横向预应力管,然后绑扎顶板顶层钢筋及定位筋,安放纵向预应力束管道。0 号块混凝土浇注和养生箱梁砼,由试验室按技术法律规范试配出符合要求的配合比,塌落度控制在 18±2cm,初凝时间 16h 左右。砼拌和楼严格按配合比配拌砼,由砼罐车运输至施工场地泵送施工。因波纹管和钢筋较密集,严格根据法律规范要求进行砼振捣,要求振至表面泛浆,不再冒气泡,砼不再下沉。浇筑混凝土操作要点:① 在施工中必须解决好施工组织、浇筑顺序、坍落度控制、振捣及孔道保护等一系列问题才能保证浇筑质量以及上下工序的顺利完成。② 砼浇筑要求平衡对称施工。砼由跨中向两端对称浇注。砼分层浇筑,每层厚度宜 30~40cm。③ 为了方便施工,在顶板上预留人洞,进行底板砼浇筑施工。④ 在浇注砼过...
