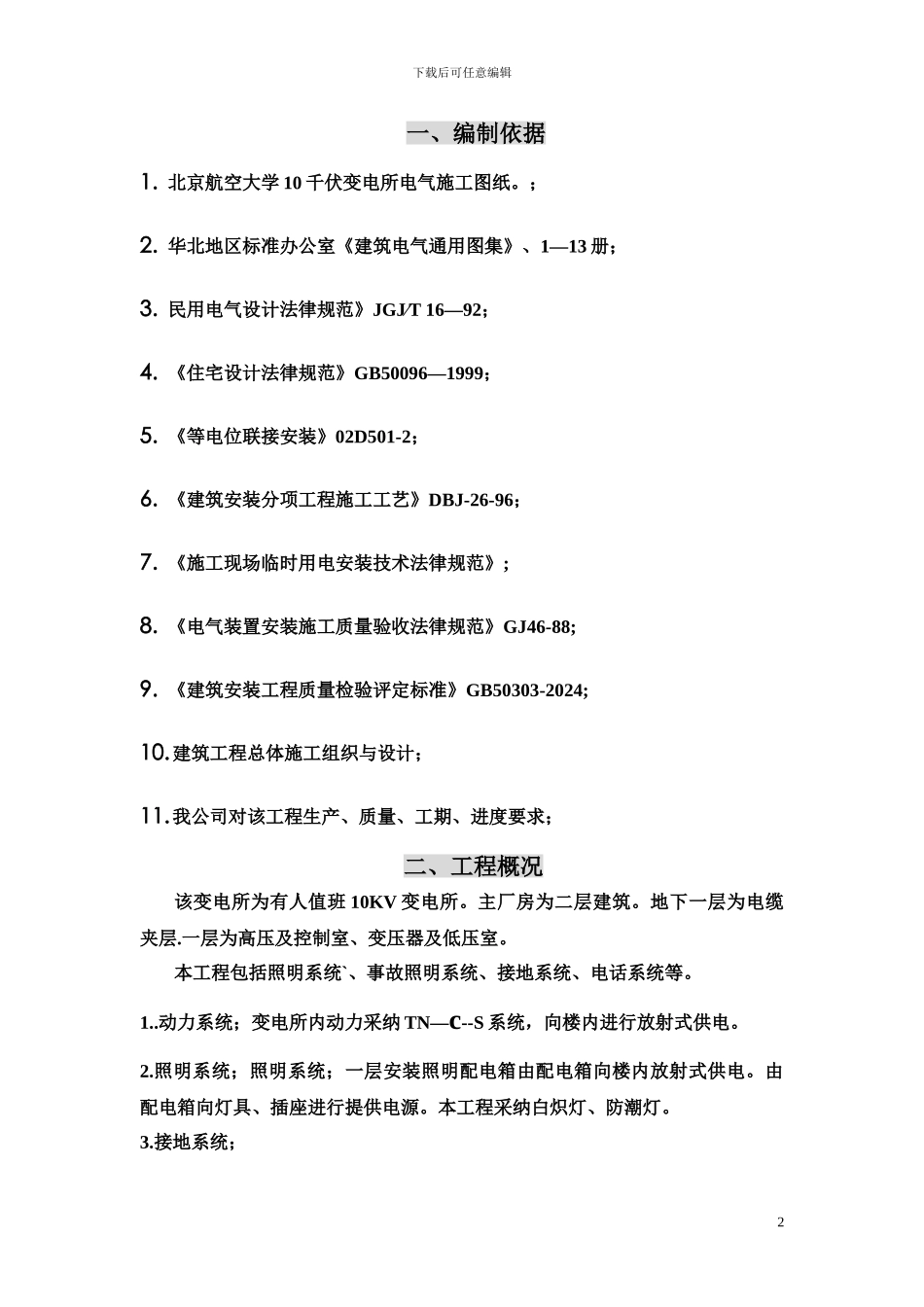

下载后可任意编辑目 录一、编制依据………………………………………………………………….2二、工程概况………………………………………………………………….2三、电气施工部署…………………………………………………………….2四、主要施工方法…………………………………………………………….3五、技术管理………………………………………………………………….6六、质量管理…………………………………………………………………..8七、安全生产管理……………………………………………………………..8八、文明施工管理…………………………………………………………… 91下载后可任意编辑一、编制依据1. 北京航空大学 10 千伏变电所电气施工图纸。；2. 华北地区标准办公室《建筑电气通用图集》、1—13 册；3. 民用电气设计法律规范》JGJ⁄T 16—92；4. 《住宅设计法律规范》GB50096—1999；5. 《等电位联接安装》02D501-2；6. 《建筑安装分项工程施工工艺》DBJ-26-96；7. 《施工现场临时用电安装技术法律规范》;8. 《电气装置安装施工质量验收法律规范》GJ46-88;9. 《建筑安装工程质量检验评定标准》GB50303-2024;10.建筑工程总体施工组织与设计；11.我公司对该工程生产、质量、工期、进度要求；二、工程概况该变电所为有人值班 10KV 变电所。主厂房为二层建筑。地下一层为电缆夹层.一层为高压及控制室、变压器及低压室。本工程包括照明系统`、事故照明系统、接地系统、电话系统等。1..动力系统；变电所内动力采纳 TN—c--S 系统，向楼内进行放射式供电。2.照明系统；照明系统；一层安装照明配电箱由配电箱向楼内放射式供电。由配电箱向灯具、插座进行提供电源。本工程采纳白炽灯、防潮灯。 3.接地系统；2下载后可任意编辑(1) 配电室采纳水平，垂直复合式环形接地网，待地网敷设后应对该网接地进行实测,此值不大于 4 欧姆，如不满足则应采纳降阻措施。(2) 低压接地网在距离配电室保护接地网 5 米外，埋设，埋深不得小于 0.8 米，长度约为 2 米，接地极间距为 5 米，对接地电阻的要求不得小于 0.8.三、电气施工部署1.工期目标；在规定的合同之内保质保量的完成任务。2.工程划分；按层施工，从地下一层、一层由下而上进行施工。3.劳动力安排；准备安排 3 名电工进行敷设管，设备安装，调试运行。四、主要施工方法1.接地工程1.1 工艺流程自然接地装置→引线\→室内接地线安装1.2 材料要求1.2.1 扁钢、圆...
