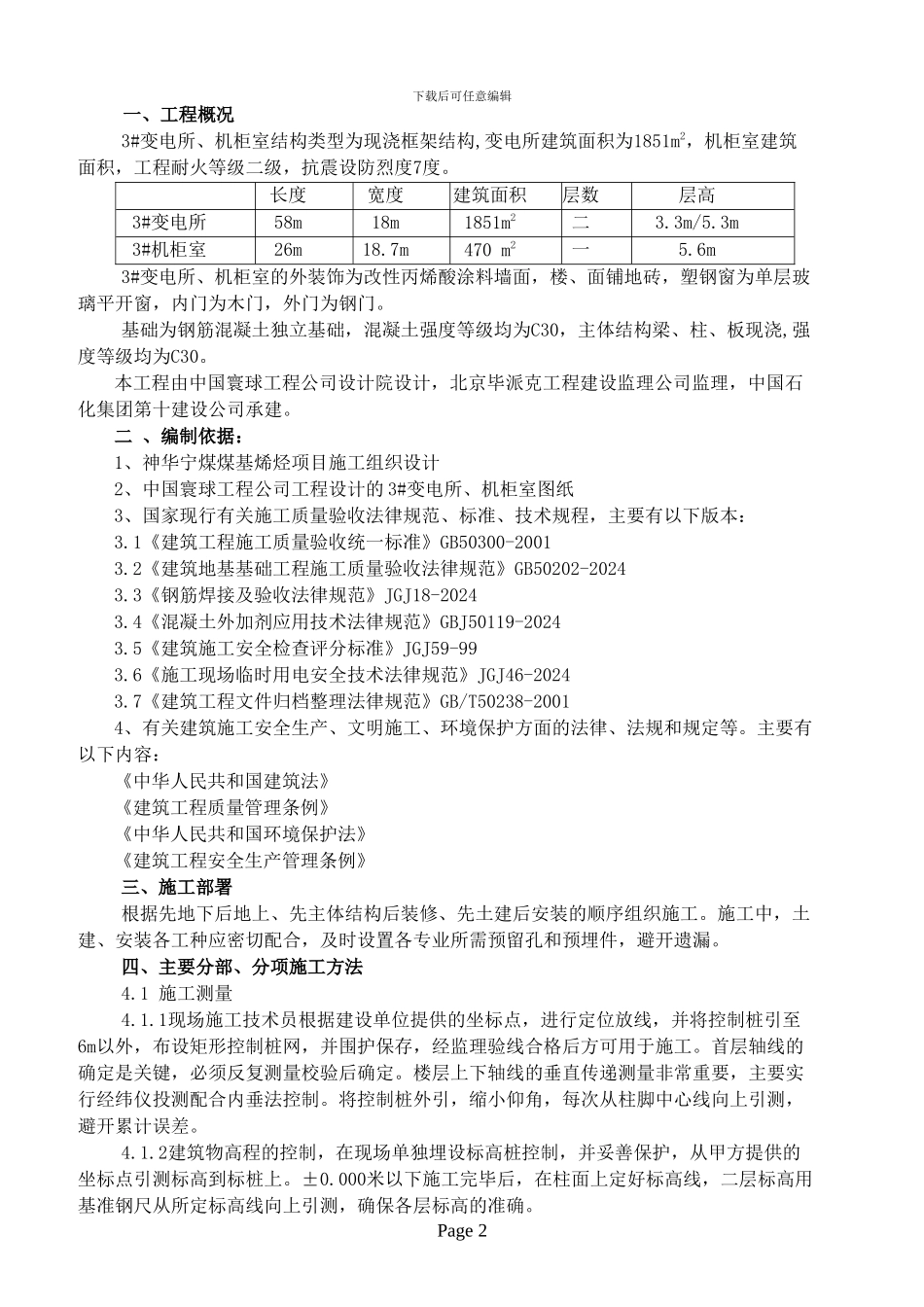

下载后可任意编辑下载后可任意编辑一、工程概况3#变电所、机柜室结构类型为现浇框架结构,变电所建筑面积为1851m2，机柜室建筑面积，工程耐火等级二级，抗震设防烈度7度。长度宽度建筑面积层数层高3#变电所58m18m1851m2二3.3m/5.3m3#机柜室26m18.7m470 m2一5.6m3#变电所、机柜室的外装饰为改性丙烯酸涂料墙面，楼、面铺地砖，塑钢窗为单层玻璃平开窗，内门为木门，外门为钢门。 基础为钢筋混凝土独立基础，混凝土强度等级均为C30，主体结构梁、柱、板现浇,强度等级均为C30。本工程由中国寰球工程公司设计院设计，北京毕派克工程建设监理公司监理，中国石化集团第十建设公司承建。 二 、编制依据：1、神华宁煤煤基烯烃项目施工组织设计2、中国寰球工程公司工程设计的 3#变电所、机柜室图纸3、国家现行有关施工质量验收法律规范、标准、技术规程，主要有以下版本：3.1《建筑工程施工质量验收统一标准》GB50300-20013.2《建筑地基基础工程施工质量验收法律规范》GB50202-20243.3《钢筋焊接及验收法律规范》JGJ18-20243.4《混凝土外加剂应用技术法律规范》GBJ50119-20243.5《建筑施工安全检查评分标准》JGJ59-993.6《施工现场临时用电安全技术法律规范》JGJ46-20243.7《建筑工程文件归档整理法律规范》GB/T50238-20014、有关建筑施工安全生产、文明施工、环境保护方面的法律、法规和规定等。主要有以下内容：《中华人民共和国建筑法》《建筑工程质量管理条例》《中华人民共和国环境保护法》《建筑工程安全生产管理条例》三、施工部署根据先地下后地上、先主体结构后装修、先土建后安装的顺序组织施工。施工中，土建、安装各工种应密切配合，及时设置各专业所需预留孔和预埋件，避开遗漏。四、主要分部、分项施工方法4.1 施工测量4.1.1现场施工技术员根据建设单位提供的坐标点，进行定位放线，并将控制桩引至6m以外，布设矩形控制桩网，并围护保存，经监理验线合格后方可用于施工。首层轴线的确定是关键，必须反复测量校验后确定。楼层上下轴线的垂直传递测量非常重要，主要实行经纬仪投测配合内垂法控制。将控制桩外引，缩小仰角，每次从柱脚中心线向上引测，避开累计误差。4.1.2建筑物高程的控制，在现场单独埋设标高桩控制，并妥善保护，从甲方提供的坐标点引测标高到标桩上。±0.000米以下施工完毕后，在柱面上定好标高线，二层标高用基准钢尺从所定标高线向上引测，确保各层标高的准确。Page 2下载后可任意编辑4.2 土方工程4.2.1施工程序：...
