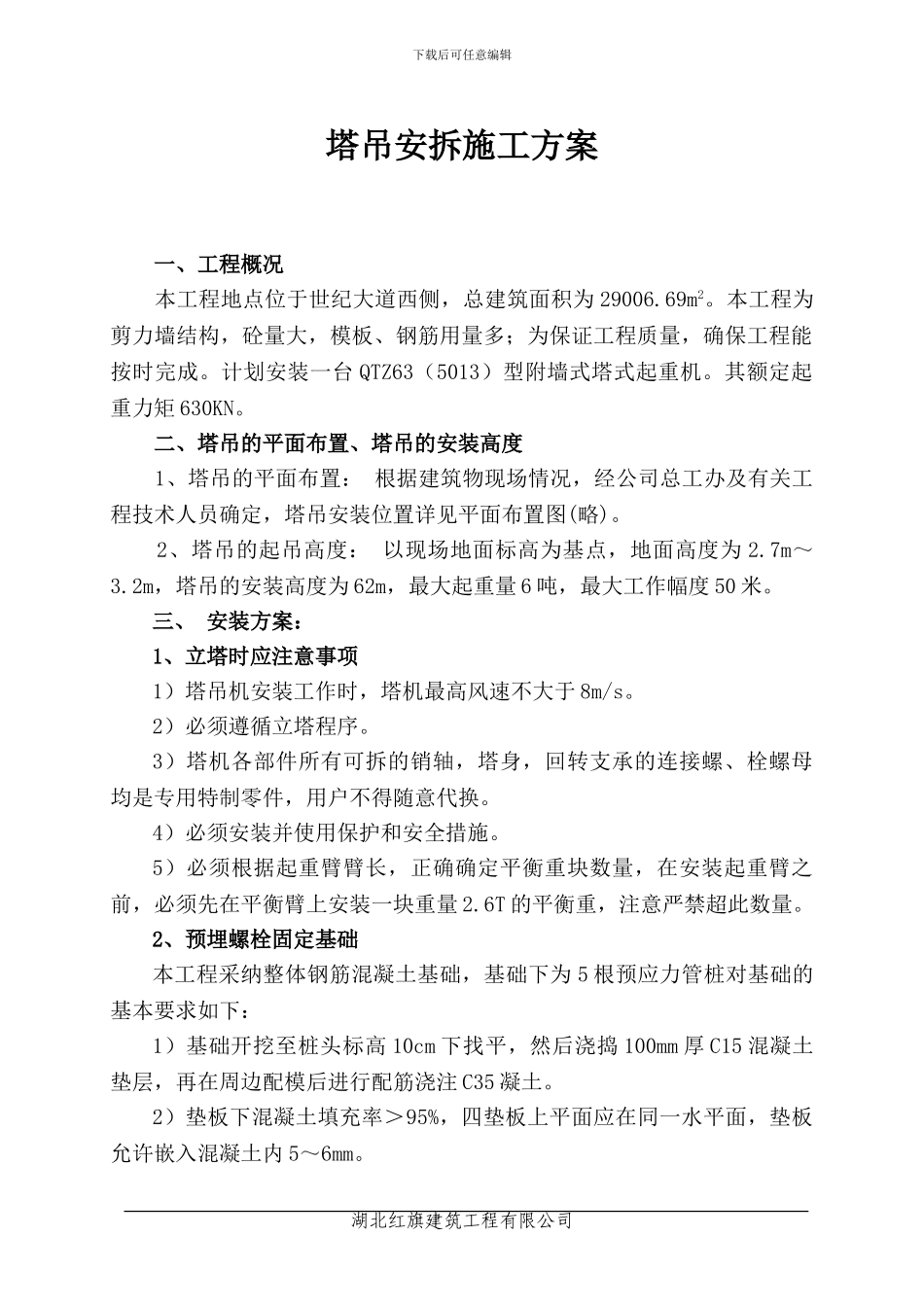

下载后可任意编辑塔吊安拆施工方案 一、工程概况本工程地点位于世纪大道西侧，总建筑面积为 29006
本工程为剪力墙结构，砼量大，模板、钢筋用量多；为保证工程质量，确保工程能按时完成
计划安装一台 QTZ63（5013）型附墙式塔式起重机
其额定起重力矩 630KN
二、塔吊的平面布置、塔吊的安装高度 1、塔吊的平面布置： 根据建筑物现场情况，经公司总工办及有关工程技术人员确定，塔吊安装位置详见平面布置图(略)
2、塔吊的起吊高度： 以现场地面标高为基点，地面高度为 2
2m，塔吊的安装高度为 62m，最大起重量 6 吨，最大工作幅度 50 米
三、 安装方案：1、立塔时应注意事项1）塔吊机安装工作时，塔机最高风速不大于 8m/s
2）必须遵循立塔程序
3）塔机各部件所有可拆的销轴，塔身，回转支承的连接螺、栓螺母均是专用特制零件，用户不得随意代换
4）必须安装并使用保护和安全措施
5）必须根据起重臂臂长，正确确定平衡重块数量，在安装起重臂之前，必须先在平衡臂上安装一块重量 2
6T 的平衡重，注意严禁超此数量
2、预埋螺栓固定基础本工程采纳整体钢筋混凝土基础，基础下为 5 根预应力管桩对基础的基本要求如下：1）基础开挖至桩头标高 10cm 下找平，然后浇捣 100mm 厚 C15 混凝土垫层，再在周边配模后进行配筋浇注 C35 凝土
2）垫板下混凝土填充率＞95%，四垫板上平面应在同一水平面，垫板允许嵌入混凝土内 5～6mm
湖北红旗建筑工程有限公司下载后可任意编辑3）四组地脚螺栓相对位置必须准备，组装后必须保证地脚螺栓孔的对角线误差不大于 2mm，确保固定基节的安装
4）允许在固定基节与垫板之间加垫片，垫片面积必须大于垫板面积的 90%，且每个支脚下面最多只能加两块垫片，确保固定基节的安装后的水平度小于 1/750，其中心线与水平垂直度误差为 1
