吊车梁安装施工方案VIP免费

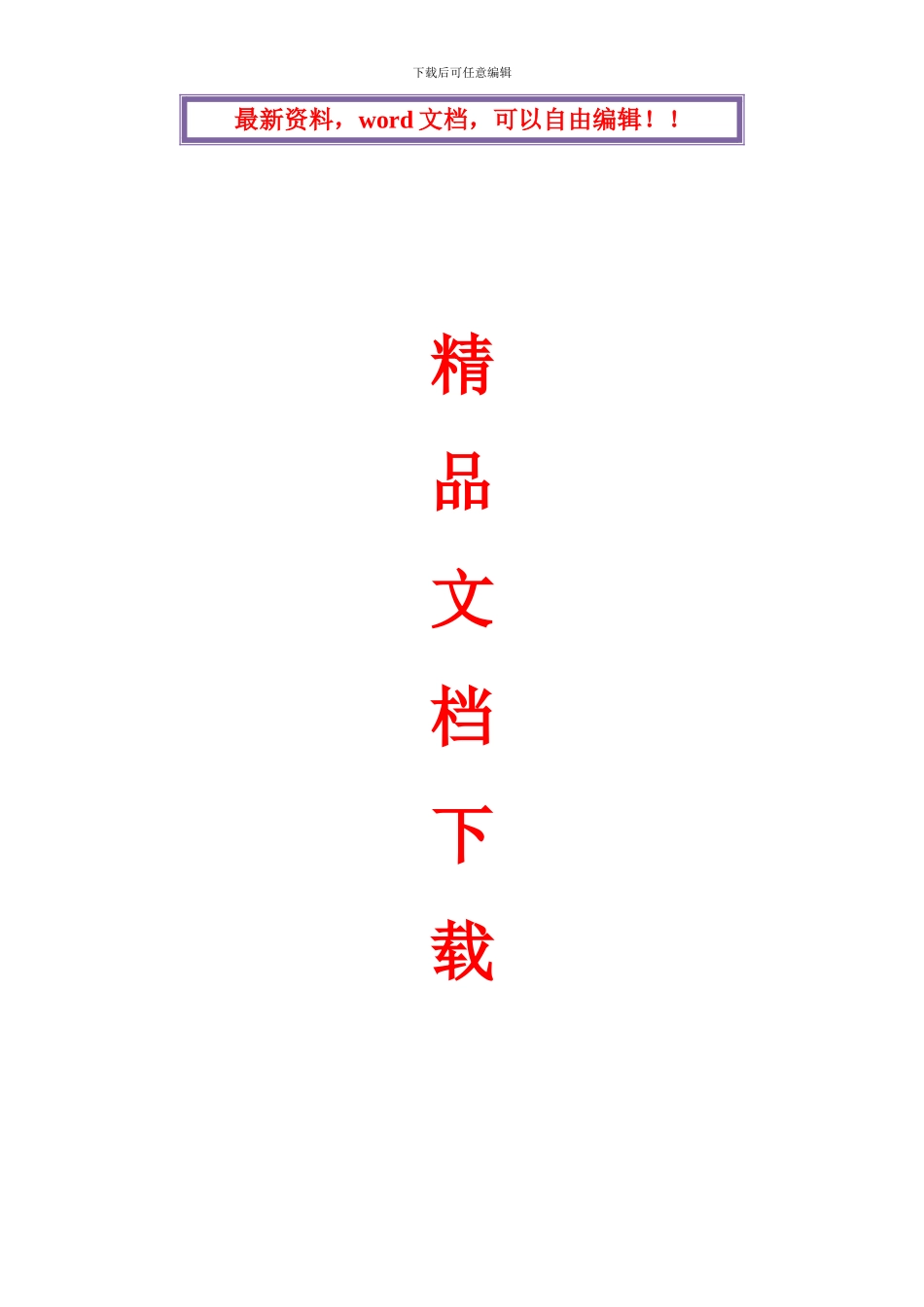

吊车梁安装施工方案_第1页
1/9

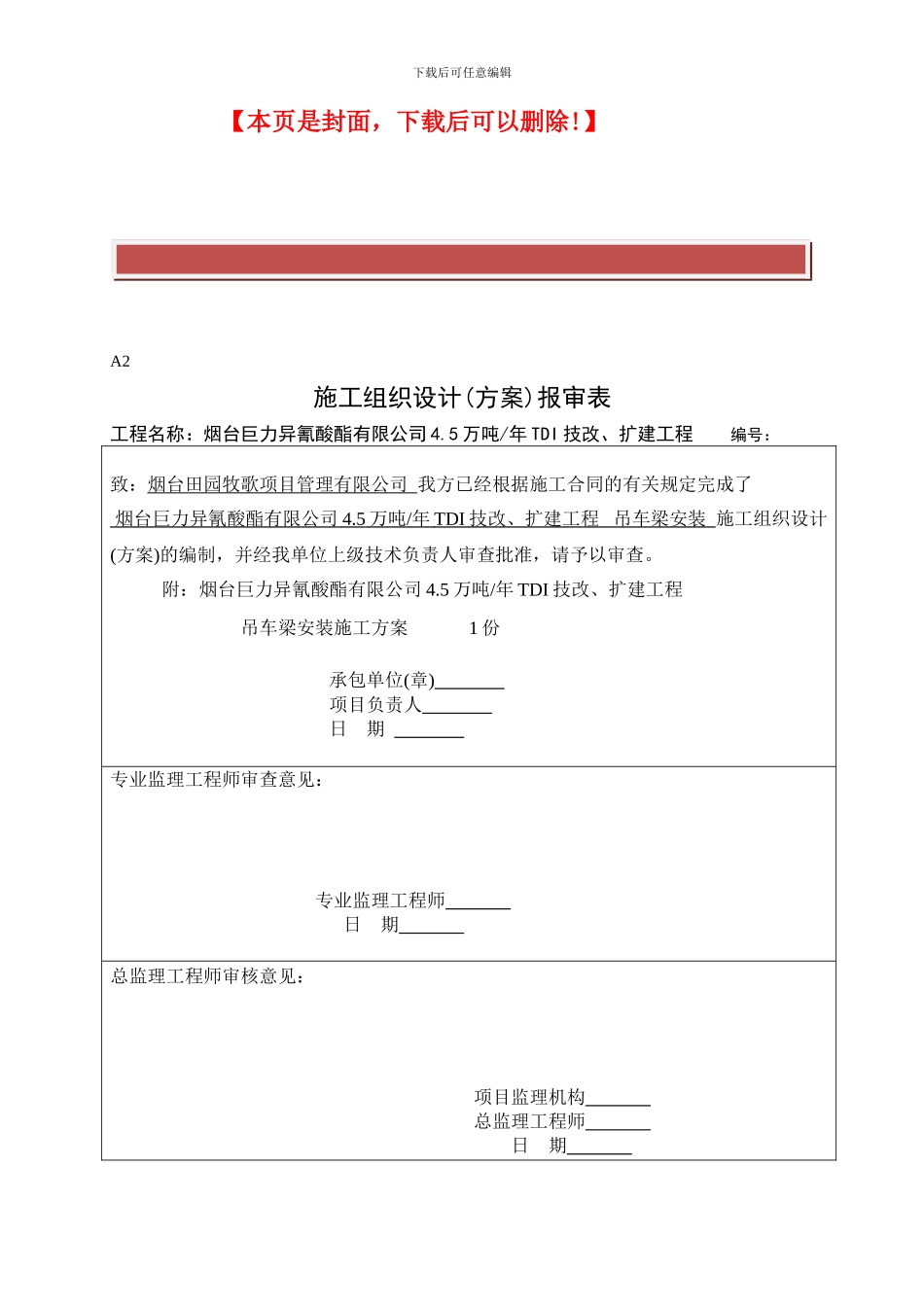

吊车梁安装施工方案_第2页
2/9

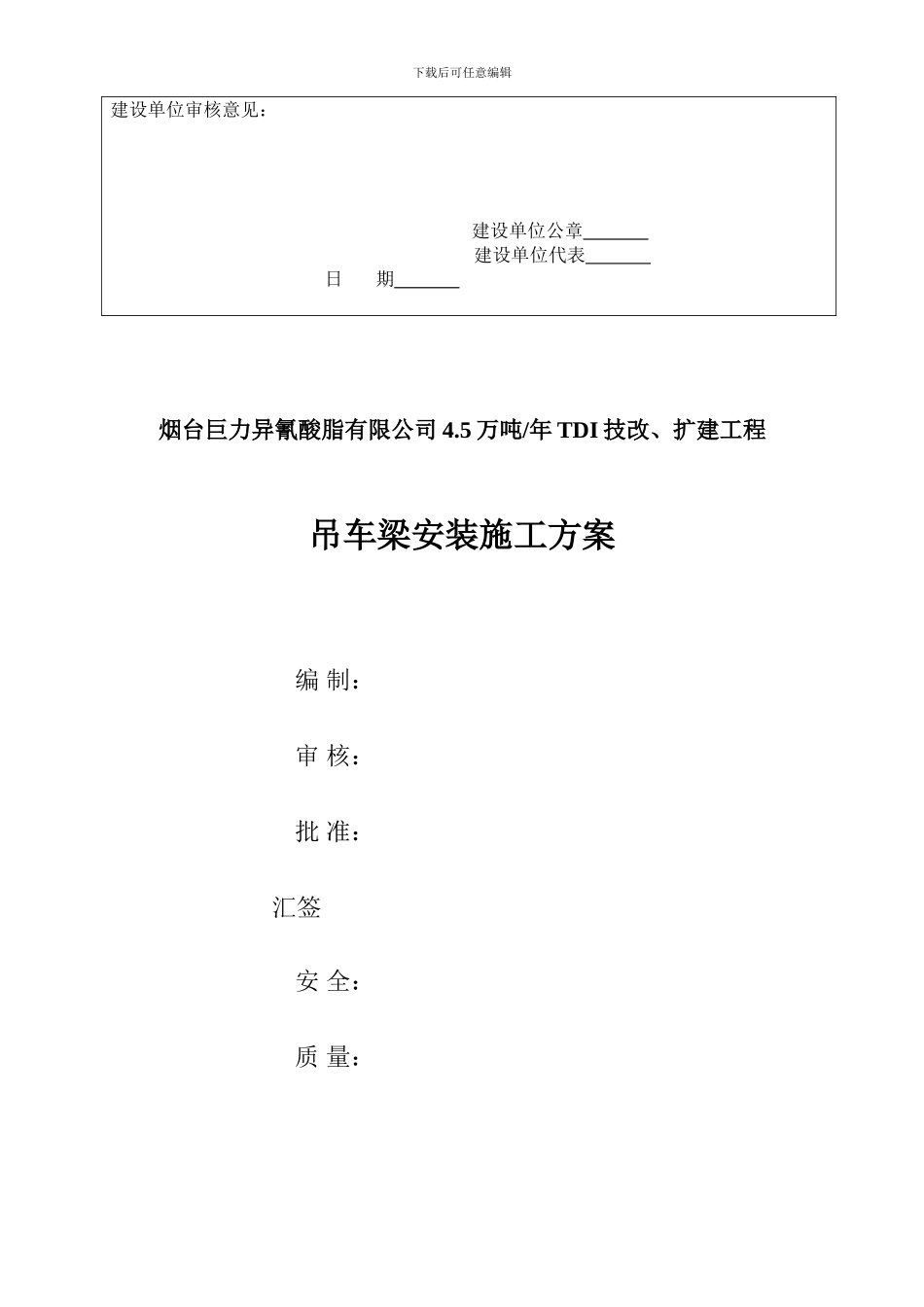

吊车梁安装施工方案_第3页
3/9
下载后可任意编辑 精品文档下载 最新资料,word 文档,可以自由编辑!!下载后可任意编辑【本页是封面,下载后可以删除!】A2 施工组织设计(方案)报审表工程名称:烟台巨力异氰酸酯有限公司 4.5 万吨/年 TDI 技改、扩建工程 编号: 致:烟台田园牧歌项目管理有限公司 我方已经根据施工合同的有关规定完成了 烟台巨力异氰酸酯有限公司 4.5 万吨 / 年 TDI 技改、扩建工程 吊车梁安装 施工组织设计(方案)的编制,并经我单位上级技术负责人审查批准,请予以审查。附:烟台巨力异氰酸酯有限公司 4.5 万吨/年 TDI 技改、扩建工程 吊车梁安装施工方案 1 份 承包单位(章) 项目负责人 日 期 专业监理工程师审查意见: 专业监理工程师 日 期 总监理工程师审核意见: 项目监理机构 总监理工程师 日 期 下载后可任意编辑建设单位审核意见: 建设单位公章 建设单位代表 日 期 烟台巨力异氰酸脂有限公司 4.5 万吨/年 TDI 技改、扩建工程吊车梁安装施工方案 编 制:审 核:批 准:汇签安 全:质 量:下载后可任意编辑中国化学工程第十三建设有限公司烟台巨力 TDI 项目部2024 年 10 月 15 日一、工程概况:110kV 配电室内吊车梁位于 110kV 配电室内,110kV 配电室地面标高 5.5m,顶梁板标高 13.6m。吊车梁轨道为 I28b,总长 72m,焊接在每榀框架梁底部的预埋件上。起重机选用 LX 型电动单梁悬挂起重机,额定负荷 3T。轨道与预埋件之间的焊缝高度不小于 8mm,均为满焊。主体施工完成之后,开始安装吊车轨道。二、施工方案: 施工顺序:将吊车梁用 16T 吊车运至二层 110kV 配电室内→将吊车梁放置在吊车梁位置的对应地面上→搭设双排脚手架用于吊车梁楼地板上垂直吊运至屋顶梁底部→垂直吊运吊车梁就位→检查吊车梁的竖向尺寸及标高→焊接固定吊车梁→检查验收吊车梁→拆除双排脚手架。1、吊车梁垂直运输: (1)、将吊车梁上焊吊运用的吊环(吊环用 Ø20 圆钢制作),每根下载后可任意编辑吊车梁焊接 2 个吊环。 (2)、将吊车梁运至 110kV 配电室南侧预留设备进口的地面上,用16T 吊车将吊车梁吊起至+5.5m 110kV 配电室楼板上,用架子工抬运至吊车梁位置。2、吊车梁在楼板上就位:将运到二层楼板上的吊车梁,用人工抬运至吊车梁位置对应的二层楼板上,便于吊车梁起运安装。3、搭设双排脚手架: 在吊车梁位置的两侧各搭设一组双排脚手架,用于将吊车梁从楼板上吊运至屋...
